ZHCT989 November 2025 ISOM8110-Q1

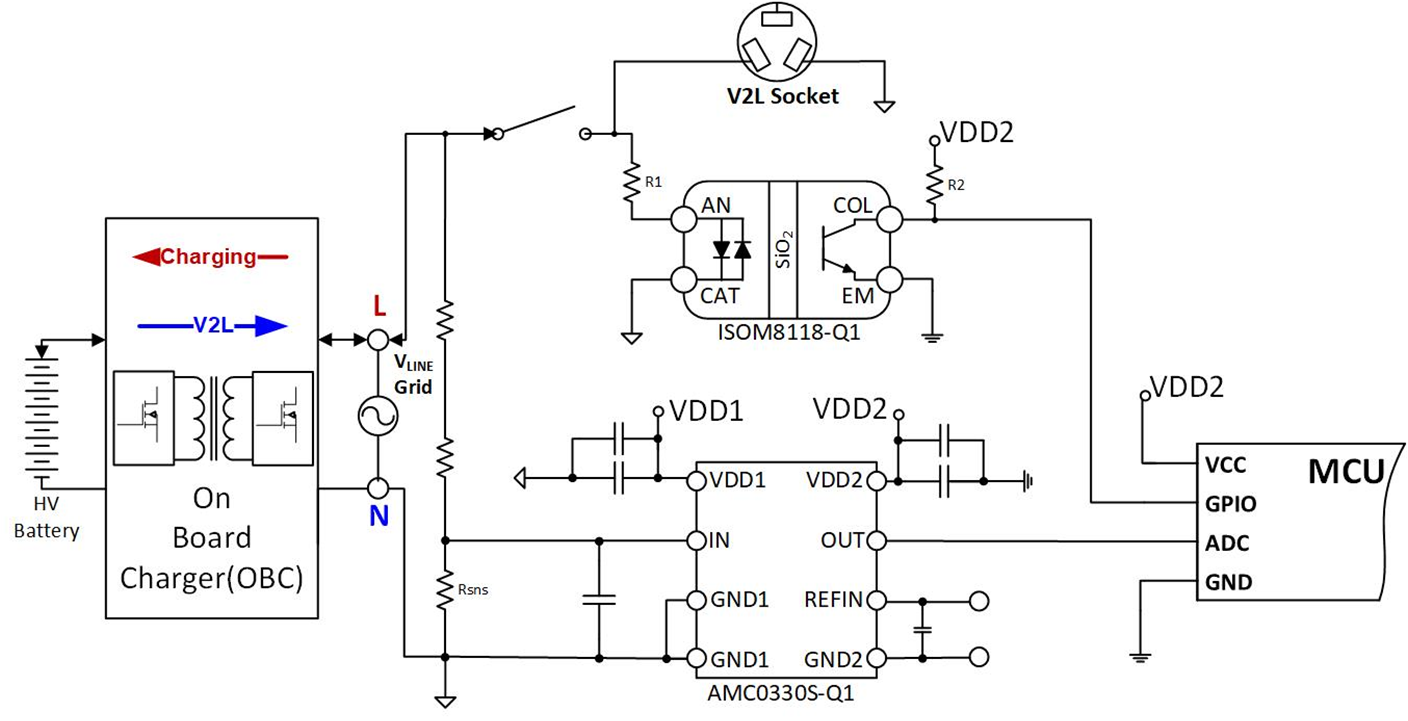

圖 1 基于 ISOM8118-Q1 的繼電器焊縫檢測電路設計注意事項
- 使用光耦仿真器對 V2L 中的 OBC 進行繼電器焊縫檢測
- [常見問題解答] 什么是光耦仿真器？| [常見問題解答] 光耦仿真器常見問題解答 | [常見問題解答] 有什么優勢？
- 可實現低成本隔離式繼電器焊縫檢測 OBC 系統
- 相對于傳統光耦合器實現性能提升；可以在不發生 LED 老化的情況下實現高水平 CTR 性能。
- 光耦仿真器簡介
- 光耦仿真器釋疑：為何要升級光耦合器技術
是否需要其他幫助？在 TI E2E? 隔離支持論壇 上向我們的工程師提問。
推薦器件
模擬輸出光耦仿真器
| 目錄 器件型號 |
汽車器件型號 | 輸入類型 | 輸出類型 | VF（最大值） | CTR |
|---|---|---|---|---|---|
| ISOM8115 | ISOM8115-Q1 | 交流輸入 | 集電極開路/晶體管輸出 | 1.5V | 100% 至 155% |
| ISOM8116 | ISOM8116-Q1 | 1.5V | 150% 至 230% | ||
| ISOM8117 | ISOM8117-Q1 | 1.5V | 255% 至 380% | ||
| ISOM8118 | ISOM8118-Q1 | 1.5V | 375% 至 560% |
電阻選擇
R1 用于限制流入 AN 引腳的電流量，并在交流放電端口達到閾值 VTH 時輸出低電平邏輯。因此，R1 需要滿足以下方面：
方程式 1. R1 < (VTH ? VF) ÷ IFmin
選擇 R2 以確保 ISOM8118-Q1 在最小 CTR 時的輸入降至閾值以下后輸出低電平，并避免 ISOM8118-Q1 輸出過流。因此，R2 電阻必須滿足以下方面：
方程式 2. (VDD2 ? VCE(SAT)) ÷ ICMAX < R2 < (VDD2 ? VCE(SAT)) ÷ (IFmin × CTRMIN)
有關應用和設計注意事項的更多詳細信息，請參閱采用光耦仿真器的 V2L 中 OBC 的繼電器焊接檢測
