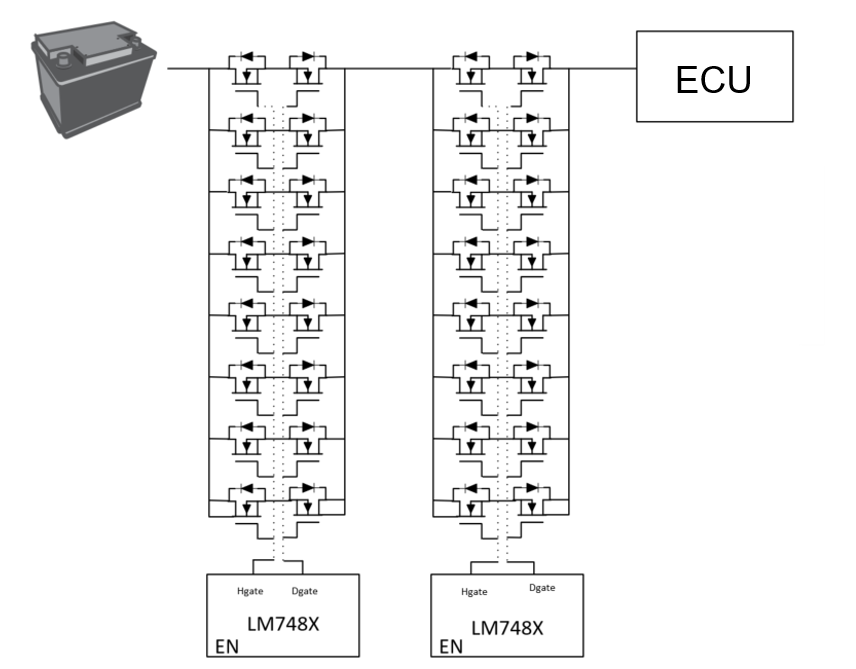

TI 的 LM74x 系列（如 LM74502H、LM7480-Q1、LM74930-Q1 等）理想二極管ideal diode 控制器在電源反向保護、浪涌抑制和負載開關等場景中具有廣泛應用。在需要承載大電流的設計中，常常需要將多顆功率 MOSFET 并聯，以實現更低的導通損耗與更高的熱冗余。本文將從優勢、驅動匹配設計與關鍵注意事項三個維度系統梳理，為設計者提供可操作性建議。

一、并聯 MOSFET 的設計優勢

1. 更低的導通損耗

   MOSFET 的導通損耗（P = I2 × Rds(on)）與其導通電阻成正比。通過并聯多顆 MOSFET，可以將等效 Rds(on) 顯著降低，從而減少功率損耗。例如，兩顆相同參數的 MOSFET 并聯時，等效 Rds(on) 理論上為單顆的一半。

2. 熱均衡能力更強

   高電流負載中，單顆 MOSFET 發熱嚴重。并聯可以分?jǐn)偀嶝?fù)載，提升熱分布均勻性，并降低單顆器件的熱應力。

3. 系統可靠性提升

   多顆器件并聯具備一定容錯能力，即使一顆 MOSFET 發生性能下降或失效，仍可維持供電路徑的部分導通，提升整個系統的冗余度。

4. 提高器件選擇靈活性

在高電流場景下，有時單顆 MOSFET 無法滿足電流規格或散熱條件。通過并聯中小規格器件，可以滿足系統需求。相較于尋找一顆滿足極高電流和極低 Rds(on) 的 MOSFET，多顆中等規格 MOSFET 并聯不僅更容易選型，也更利于采購與庫存管理。

二、如何評估驅動能力與 Qg 匹配關系

Ideal diode 控制器本身內置有限的柵極驅動電流（如 LM74502H 下拉電流約 12mA），若直接驅動多顆高柵極電荷的 MOSFET，可能導致開通/關斷時間過長，影響系統響應速度與保護性能。因此，理解控制器與 MOSFET 之間的"匹配度"是選型的關鍵。

1. MOSFET 柵極電荷參數（Qg）

   Qg 是衡量 MOSFET 柵極充電需求的關鍵參數，單位為 nC（納庫侖），通常可以在 MOSFET datasheet 的 10V Vgs 條件下查得。例如：

   • IAUC120N04S6N010 的 Qg ≈ 120nC
   • IRL40SC228 的 Qg ≈ 65nC

   如果要并聯 3 顆 IAUC120N04S6N010，總 Qg 將達到 360nC。

2. 控制器驅動能力估算

   Ideal diode 控制器一般不適合頻繁高速開關（不像 Buck/Boost 控制器），但其開通時間與電壓建立速度仍會影響浪涌抑制與短路響應。

   LM7480-Q1/LM74502H 柵極驅動的典型特征如下：

   • 柵極拉高能力：內部 11V 電荷泵，拉高電流約 0.5mA
   • 柵極下拉能力：典型電流約 10~12mA
   • 建議最大總 Qg：< 500nC
3. 估算開通時間

   我們可以粗略估算柵極建立時間：

   t_rise ≈ Qg/I_GATE

   舉例：LM74502H 驅動兩個 Qg = 120nC 的 MOSFET，總 Qg = 240nC，若柵極電流為 0.5mA，

   t_rise ≈ 240nC/0.5mA = 480ns

   雖然 sub-μs 級別的開通時間對于反向保護場景通常是可以接受的，但當并聯器件數進一步上升，t_rise 會迅速增加，甚至出現器件"遲遲未導通"的現象。

4. 如何優化
   • 并聯數目控制在 3~4 顆內，保持總 Qg < 500nC
   • 盡量選用低 Qg、低 Rds(on) 的器件（非線性相關）
   • 若必須并聯多顆 MOSFET，可在控制器與 MOSFET 柵極之間增加一個低速緩沖驅動器（如 LM5111）
   • 增大柵極電阻可減少浪涌但也拉長建立時間，需權衡系統利弊。

三、設計注意事項與實戰經驗總結

1. 柵極電阻配置

   當多顆 MOSFET 并聯時，推薦每顆 MOSFET 串聯一個小電阻（通常 1~10Ω），避免器件間的柵極振蕩干擾或電流串?dāng)_。

   建議每顆 MOSFET 接入獨立的柵極電阻可以有效減小環流電流對其他 MOSFET 柵極的干擾。共用一個柵極電阻可能引發并聯器件開關不同步的問題。

2. 器件參數匹配性

   器件間若 Vgs(th)、Qg 差異大，可能導致電流集中于導通較快的器件，引發熱點甚至燒毀。建議：

   • 選擇同型號、同批次器件
   • PCB 熱耦合良好，避免單顆過熱
   • 可考慮使用自動電流平衡控制器，但增加成本與復雜度
3. PCB布線與電感對稱性

   即便選型和柵極控制合理，PCB 布局仍會嚴重影響電流分布。布線阻抗、銅皮寬度、過孔數量等走線不對稱因素都會讓不同 MOSFET 承載不同電流，影響并聯效果。建議：

   • 所有 MOSFET 的 Drain 和 Source 走線應等長、等寬
   • 避免多個器件共用過長的源極回路
   • 關鍵路徑上使用銅皮和過孔進行熱補強
4. 柵極驅動路徑穩定性

   使用驅動線過長、過細或存在噪聲干擾會導致 Vgs 信號波動，推薦：

   • 柵極驅動線靠近地層布線
   • 適當加入吸收電阻和電容過濾尖峰
   • 可并聯小電容（10~100pF）在 Vgs 與 GND 之間穩定門極電位
5. 關斷速度對保護性能的影響

Ideal diode 控制器的主要職責是控制 MOSFET 在合適的方向?qū)ǎΨ聪螂妷夯蚶擞孔龀鲰憫?yīng)。并聯 MOSFET 關斷延遲可能導致浪涌或反灌電流難以及時抑制，特別在瞬時電壓跌落或電源故障時表現明顯。若系統對浪涌保護響應時間要求苛刻，應控制總 Qg 并考慮獨立快速驅動器協助。

四、結語

Ideal diode 控制器與多顆并聯 MOSFET 的組合，為高電流、高效率、寬電壓輸入的應用提供了一種高效、安全且相對靈活的實現方案。它兼具反向保護、熱分?jǐn)偱c容錯能力，但前提是合理的器件匹配與結構設計。特別是在控制器驅動能力有限的前提下，合理控制總柵極電荷，優化開關路徑與 PCB 走線，才是實現可靠高效供電系統的關鍵。
