4 測試結果

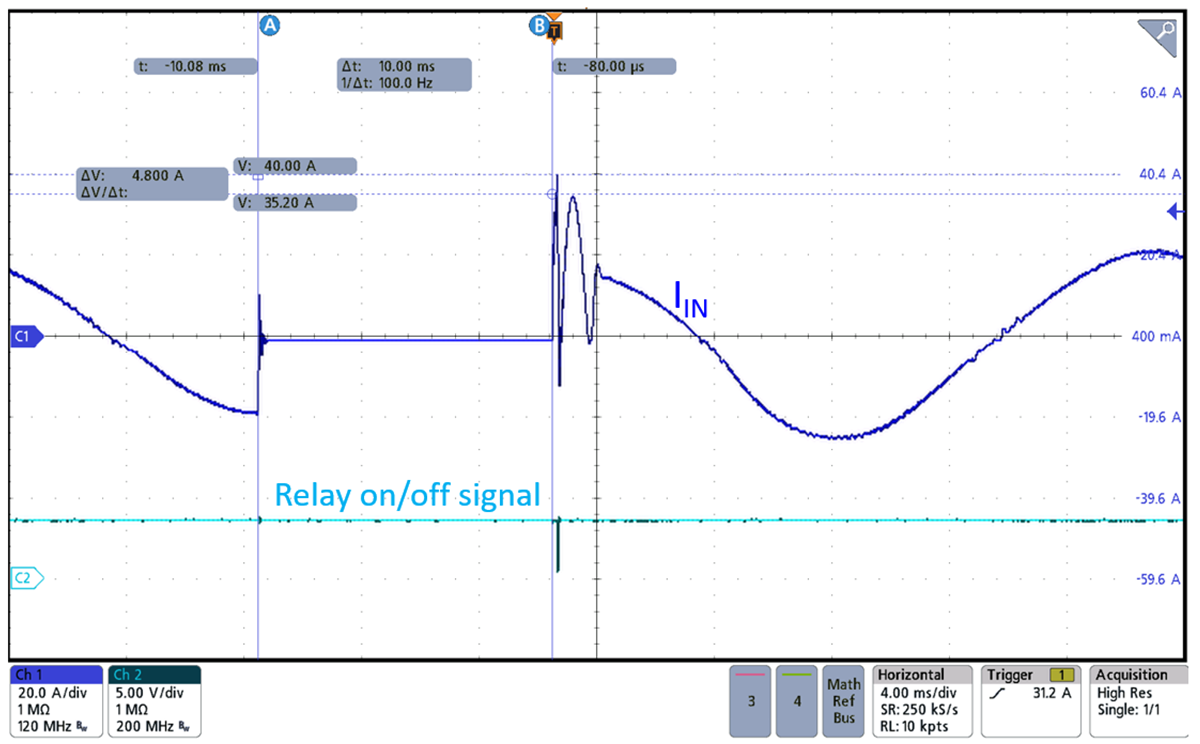

我在一臺 3.6kW 圖騰柱無橋 PFC 上測試了建議的方法 [2]。圖 6 顯示，當交流電壓下降時，其在 10ms 內恢復峰值。通道 1（藍色）是 PFC 輸入電流波形 (I_IN)，通道 2（青綠色）是繼電器開關控制信號。圖 7 是繼電器開啟和關閉時的放大圖。在交流電壓下降期間，繼電器 Q₅保持開啟。C_BULK 持續將存儲的能量輸送給負載，且 V_OUT 下降。交流電壓恢復后，由于繼電器處于開啟狀態且 V_AC > V_OUT，因此再浪涌電流迅速上升。再浪涌電流達到預定義的電流限制閾值（本例中為 40A）后，繼電器就會關閉，并且由于 R_T.的原因，再浪涌電流會降到非常低的值。繼電器僅保持關閉 10μs，然后將再次開啟。再浪涌電流將再次上升。整個過程可以將再浪涌電流限制在 M-CRPS 規格范圍內，同時仍提供大量電流快速為 C_BULK 充電。該波形還表明，非再浪涌電流（其中 V_AC < V_OUT）控制良好，沒有較大的電流峰值。

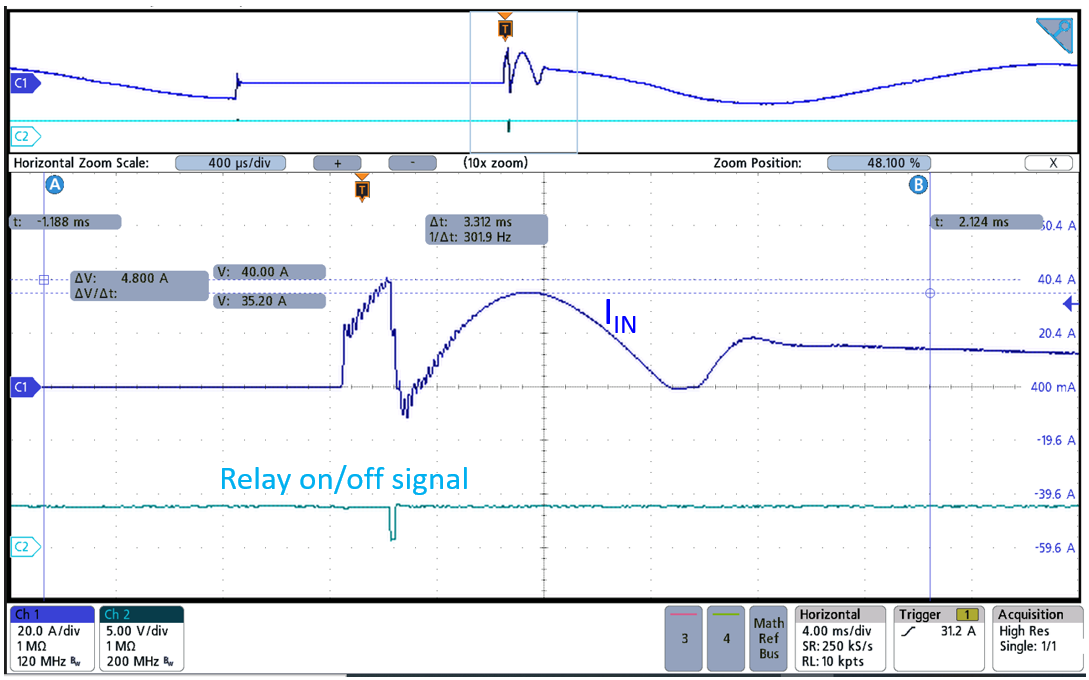

圖 7 顯示以有限斜率上升的第二次再浪涌電流，發生這種情況是因為 PFC 輸入阻抗（包括電磁干擾濾波器阻抗和印刷電路板布線阻抗）限制了電流上升的斜率。在本例中，第二次再浪涌電流的幅度未超過 40A 的閾值；因此，繼電器僅關閉一次。如果第二次再浪涌電流也超過閾值，繼電器將再次關閉。
