Beatrice Fankem

最簡單的系統基礎芯片 (SBC) 是集成控制器局域網 (CAN) 或本地互連網絡 (LIN) 收發器以及電源管理元件的半導體。電源管理元件可以是低壓降穩壓器 (LDO) 和/或直流/直流轉換器。

SBC 有助于減少元件和收發器占用空間，尤其是在應用需要額外功率或布局受限的情況下。TI SBC 還可以降低系統中的能耗，從而延長電池壽命并降低功率耗散。

在深入探討 SBC 之前，我們先了解一下 CAN 或 LIN 收發器。這兩個收發器都是總線接口，在其各自所使用的技術中通過電纜進行節點之間的通信。收發器從處理器 A 獲取單端信息并將其轉換為差分信號，然后通過電纜傳輸。接收器接收差分信號，將其轉換回單端信號，然后將其發送到處理器 B 以執行進一步操作。

盡管市面上已有許多基礎 CAN 和 LIN 收發器，不過，我們?nèi)钥梢酝ㄟ^增加保護功能來改進這些收發器，同時降低設計復雜性、減小空間和優化成本。這些功能通常包括總線故障保護、靜電放電保護以及通過 1.8V 至 3.3V 或 5V 輸入/輸出（也稱為 V_IO）向處理器發送和接收數據的能力。

對于汽車和工業設計人員而言，SBC 的高集成度和更高的可靠性有助于為任何使用 CAN 或 LIN 以及電壓穩壓器的系統實現更輕、成本更低的設計。

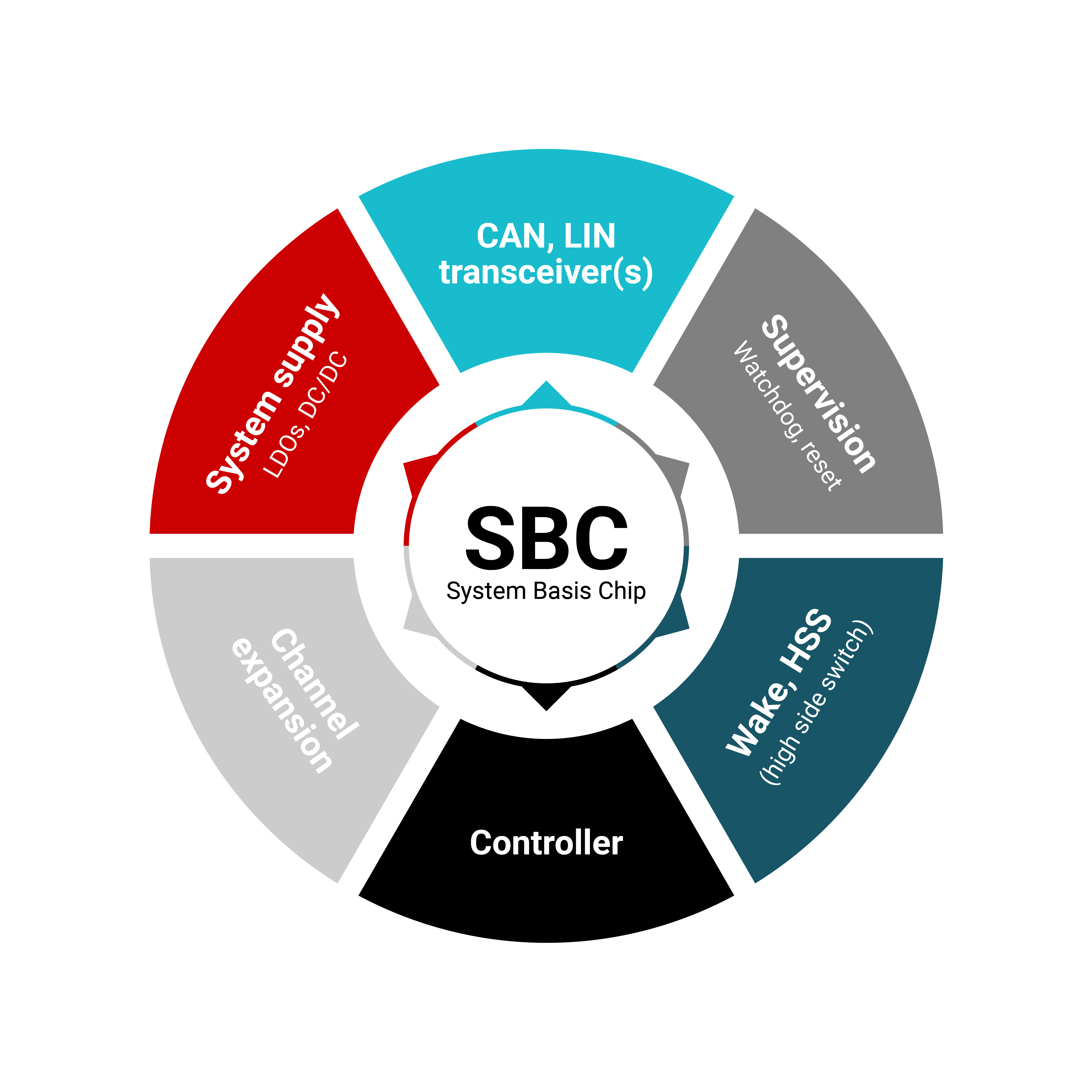

根據集成度，SBC 主要分為三類：

• 通用 SBC 包括總線接口（CAN 和/或 LIN）和 LDO（具有輸出電壓，用于為系統中的其他元件供電）。這種類型的 SBC 還包括用于從主機進行功能配置的串行外設接口 (SPI) 或引腳控制、基本看門狗計時器和喚醒引腳。
• 中端 SBC 集成了用于進一步減小電路板尺寸的增強特性。這些特性包括多個電源元件、高側開關、多個喚醒引腳、跛行引腳和可配置看門狗計時器。有些 SBC 具有多個 LIN 或 CAN 收發器，或提供擴展總線接口的選項，并支持通道擴展。電源元件可以是具有 >250mA 輸出電流的直流/直流轉換器或支持高達 250mA 電流的 LDO。
• 高級 SBC 提供特殊功能，這些功能因系統總體需求而異。例如，集成的 CAN 控制器和收發器（也稱為 SPI 轉 CAN 靈活數據速率 (FD) 控制器 SBC）有助于與沒有集成 CAN 控制器的主機或需要額外 CAN 通道的主機輕松配對。

我們來看看 TI SBC 的一些示例、其主要特性和優勢。

TCAN11623-Q1 通用 SBC 集成了 CAN FD 收發器、喚醒引腳以及 3V、70mA LDO 輸出，而 TCAN11625-Q1 支持 5V、100mA LDO 輸出。LDO 為外部小負載供電，而外部元件可使用喚醒引腳來喚醒節點。TCAN11623-Q1 系列器件具有自供電功能，因此無需使用額外的電壓軌為 SBC 供電。

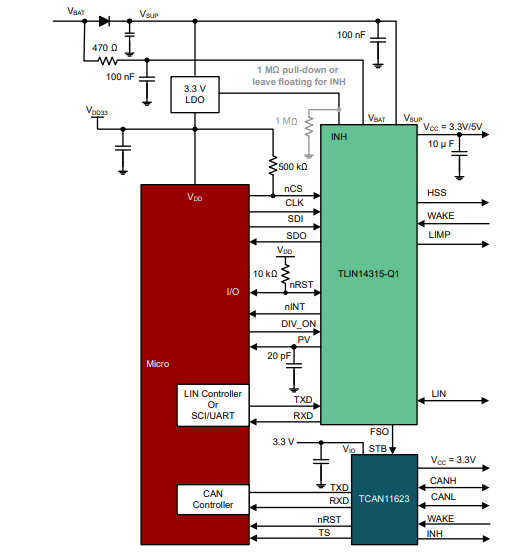

TLIN1431-Q1 中級 SBC 集成了 LIN 收發器、看門狗計時器、高側開關、喚醒引腳和 125mA LDO。TLIN1431-Q1 還支持通道擴展，使您能夠通過添加和控制外部 LIN 或 CAN FD 收發器來靈活地?cái)U(kuò)展系統，而無需使用處理器的另一個通用輸入/輸出。圖 2 是 TLIN1431-Q1 的基本方框圖，通過通道擴展實現 TCAN11623-Q1。設計人員可以利用通道擴展功能為系統中的小負載添加一個 CAN 通道和另一個電源。

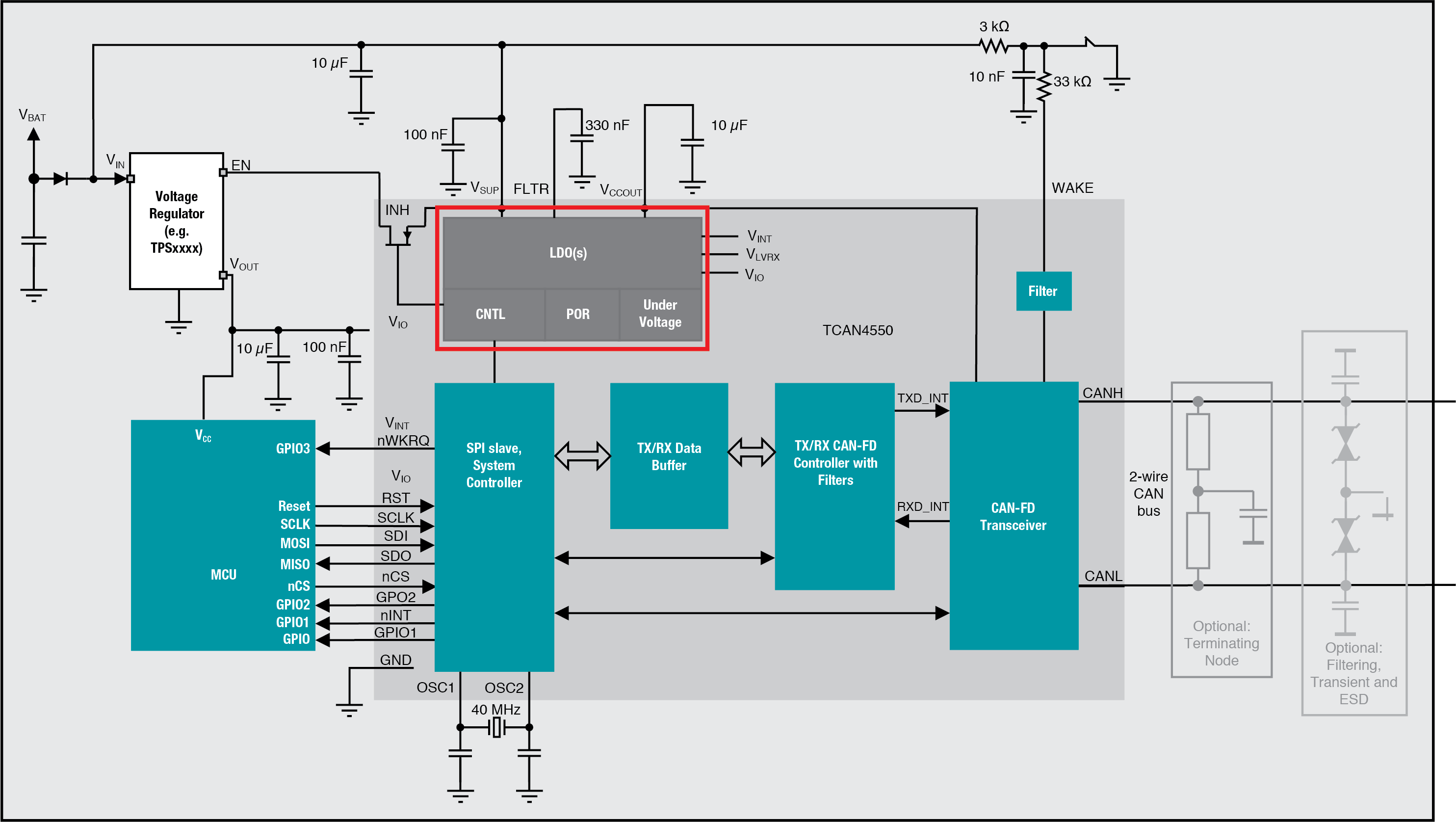

TCAN4550-Q1 高級 SBC 在單個封裝中整合了 CAN FD 控制器和 CAN FD 收發器。它包括本地喚醒引腳、看門狗計時器和 70mA LDO 輸出。TCAN4550-Q1 將 CAN 通信添加到任何沒有 CAN 接口的主機，并支持額外的 CAN 通道。它還填補了傳統 CAN 與 CAN FD 之間的差距。圖 3 顯示了 TCAN4550-Q1 的基本方框圖及其通過 SPI 到主機處理器的連接。

TCAN4550-Q1 提供額外的功能，包括 V_IO（支持 1.8V、3.3V 和 5V）、喚醒、抑制以及超時看門狗，可啟用通常不可用的處理器功能。

TI 已在布板空間、系統成本和功效方面優化了 CAN 和 LIN SBC。此外，TI 提供文檔來幫助設計人員滿足功能安全合規性要求，還可助力設計人員滿足汽車原始設備制造商的排放和制造要求。

結語

對于任何需要總線通信接口并需要為系統中其他元件供電的系統，SBC 都是出色的解決方案。根據收發器類型、輸出電壓和電流源，SBC 提供多種選項。為了滿足各種汽車和工業應用要求，TI 定義了 SBC 的架構。設計人員可以根據其特定系統需求配置 SBC。

SBC 由 CAN 和 LIN 標準提供支持，根據市場需求持續改進來滿足不斷變化的市場環境的需求。

其他資源

• 有關 TCAN4550-Q1 中集成式 LDO 的信息，請參閱應用報告“了解 TCAN4550-Q1 中的 LDO 性能”。
• 閱讀技術文章“分立式 SBC：適用于任何應用的多功能、可擴展解決方案”。
• 閱讀技術文章“了解 CAN FD 與速度無關的優勢”。
