9 局部聯網

局部聯網是一種中等節能模式，適用于一組基于 CAN 的 SBC 以及一組選定的基于 CAN 的收發器。局部聯網允許打開特定收發器或節點，同時 CAN 總線上的其余節點保持關閉狀態。僅打開部分收發器/節點可以節省系統中的總功耗。最多可實現三種不同的局部聯網工況，讓最終用戶精確控制在選擇性喚醒/局部聯網應用中喚醒哪些器件 — 這三種工況分別是 ID 驗證、DLC 驗證和數據驗證。但是，大多數用例僅使用 ID 驗證，因?yàn)檫@通常足以滿足大多數系統的控制需求。

在將器件配置為局部聯網后（請檢查特定器件以獲得有關如何配置的說明），可以在啟用局部聯網的情況下將器件置于睡眠狀態。在接收 WUP 之前，局部聯網不會開始驗證過程 — WUP 的屬性與 CAN BWRR 部分所述的相同。接收到最后一個濾波顯性位后，器件將開始驗證過程，這會顯著增加檢測階段的電源電流（例如，為什么它只是中等節能模式）。第一個檢查是 ID 驗證。傳統上，這是一個 11 位二進制字符串，用于指示器件優先級。在配置階段，每個 CAN 收發器器件都分配有 ID 以及添加 ID 掩碼的選項。通過器件自身 ID 和 ID 掩碼的組合進行 ID 驗證。ID 掩碼指示特定 ID 位是否相關，或者是否為無關位。例如，假定器件 ID 為 0b00011000101，ID 掩碼值為 0b11111111100 — 1 表示 ID 掩碼中的無關值，0 表示必須匹配的位。這會將最終 ID 檢查保留為 0bxxxxxxxxx01 — 因此，要實現正確的 ID 匹配，請求喚醒的器件的 ID 最后 2 位必須為 0b01。正確的匹配可能如 0b11100011101 或 0b10101010101，而 ID 值 0b00011000110 不匹配。如果 ID 匹配且未啟用 DLC/數據驗證，則會喚醒器件。該 ID 也可以使用 29 位地址進行擴展；大多數支持局部聯網的現代器件都支持傳統 11 位 ID 和擴展 29 位 ID。

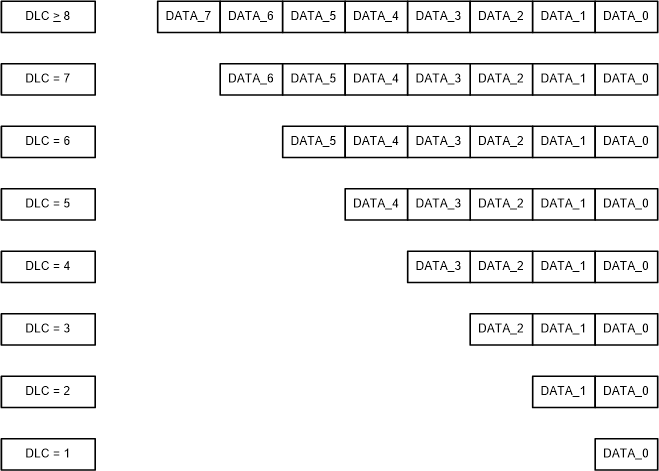

驗證是否啟用了數據長度代碼 (DLC) 和數據驗證的下一步是檢查和驗證這些值。DLC 是在喚醒消息中發送的字節數。DLC 代碼指示喚醒消息中有多少字節。這可以是 0 到 8 個字節的任何值。它與數據驗證一起進行檢查。數據驗證首先是將器件上的數據寄存器配置為具有用于進行匹配的模板。要實現匹配，需要在相同字節中和該字節內的相同位置至少有一個匹配的邏輯 1。
