3 實驗結果

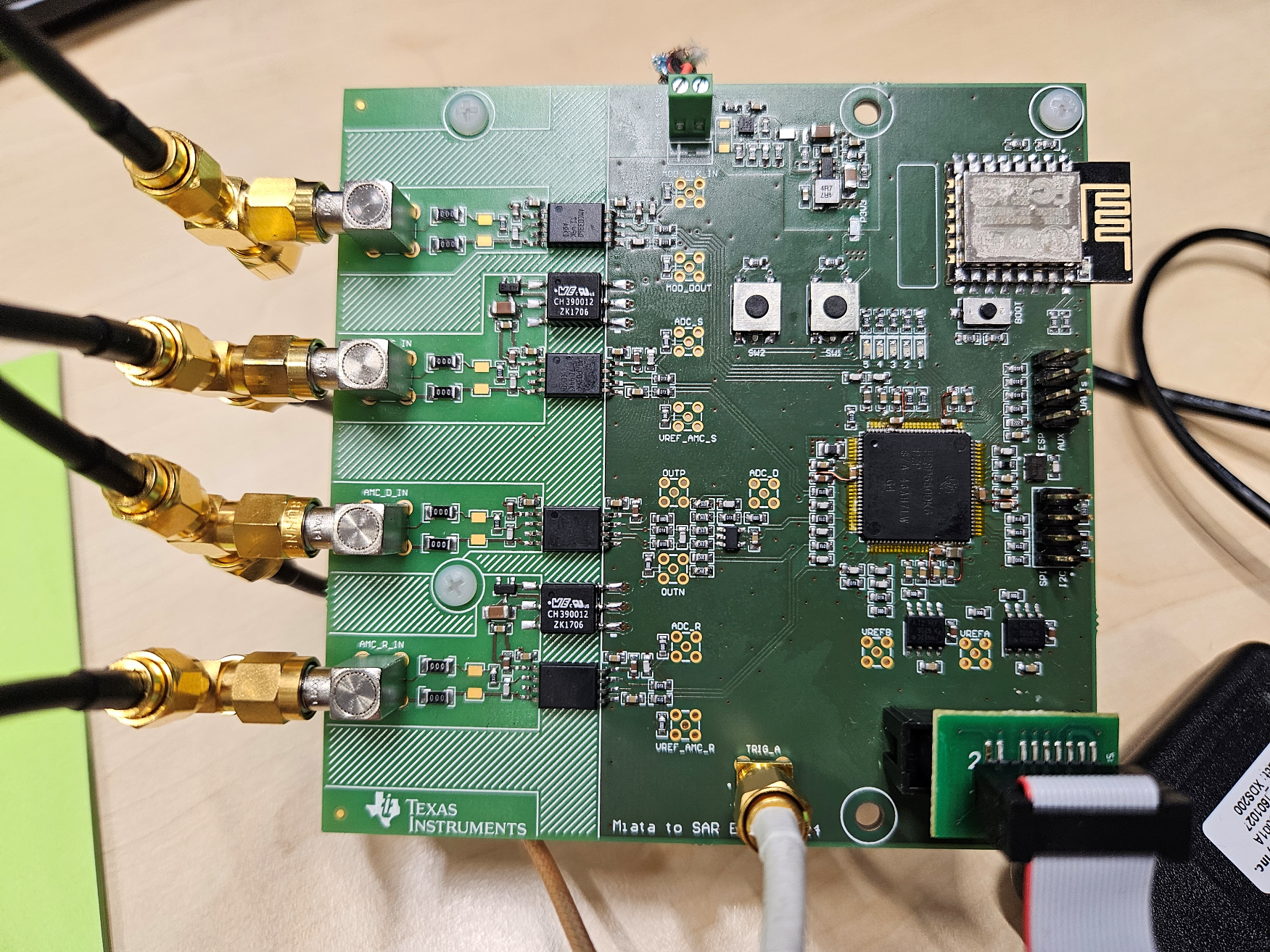

圖 3-1 展示了用于獲取測試數據的實驗板。該實驗板具有三款輸出類型各異（單端固定增益、單端比例式輸出和差分輸出）的隔離式放大器。此外，該電路板包含不屬于本應用手冊討論范疇的調制器器件。

圖 3-2 和圖 3-3 展示了兩種不同運算放大器在相同配置下的性能表現，該配置以 TMS320F28P650 微控制器為核心，搭配 16 位 1-MSPS 多路復用 ADC。采樣保持時間為 t_SMPL=425ns。

圖 3-2 中的波形代表的是 OPA365。一款高性能、高帶寬 (50MHz) 的軌到軌運算放大器。從之前描述的三種工況波形可見，該運算放大器的輸出趨穩時間小于 150ns。圖 3-3 中的波形代表的是 TLV9001，這是一款低成本、帶寬為 1MHz 的軌到軌運算放大器?？梢钥闯?，在相同的三種測試工況下，該運算放大器的輸出趨穩時間需超過 800ns。因此，采樣保持開關會在 ADC 輸入信號趨穩前斷開。這種現象在 V_SH< V_OUT 的下沖工況中尤為明顯。在此工況下，用于 AD 轉換的電壓比實際所需電壓高 30mV。對于系統中采用 3V 基準電壓的情況，這會導致 1% 的讀數誤差。
