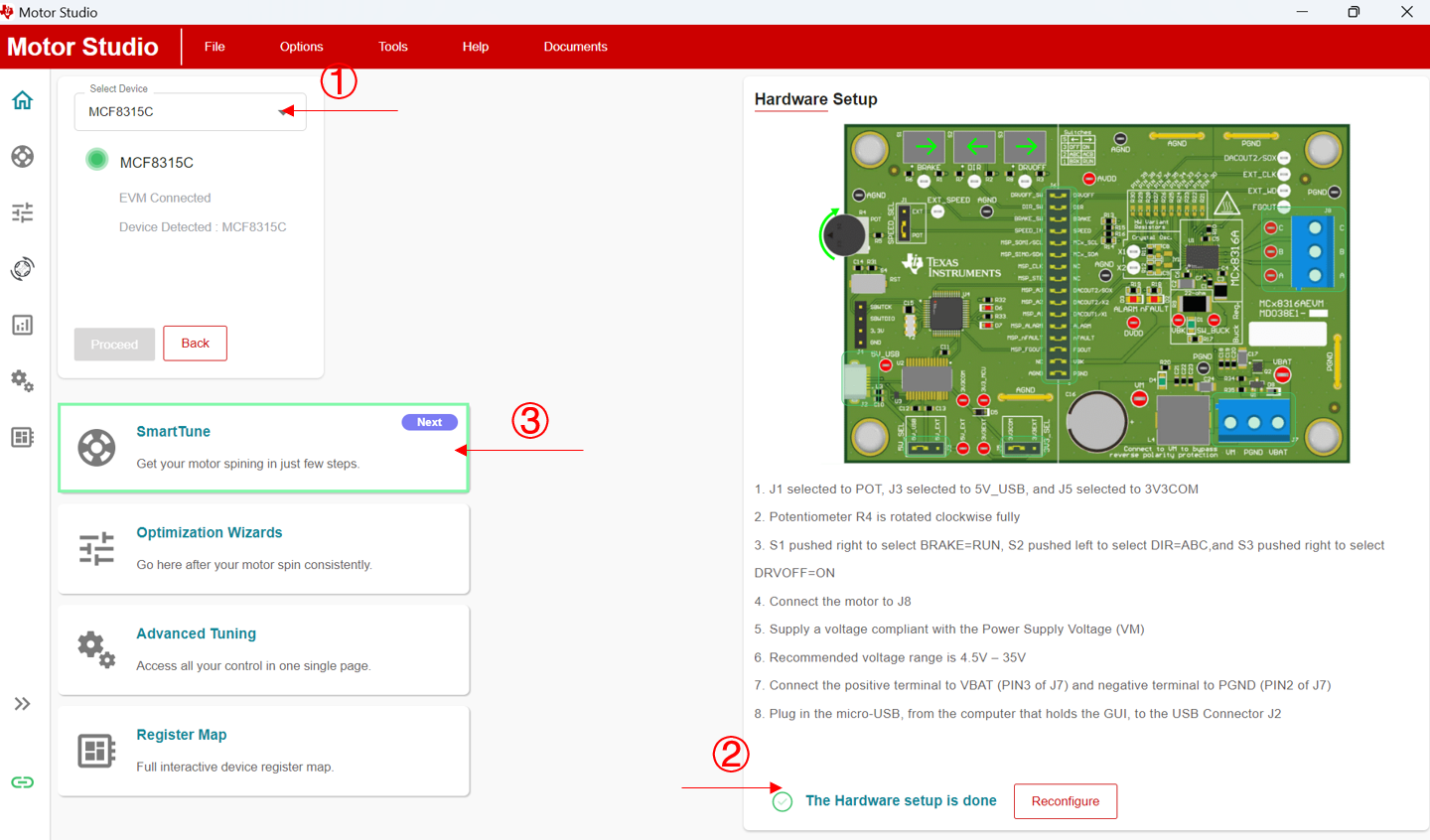

第 1 步：進入 SmartTune

如 圖 2-1 所示。

1. 為 EVM 供電，啟動 MOTORSTUDIO，選擇您的器件。
2. 設置硬件。
3. 點擊 SmartTune。SmartTune 頁面顯示如下所示：圖 1-1。

有關步驟 (1)(2) 的更多信息，請參閱 MOTORSTUDIO 入門指南。

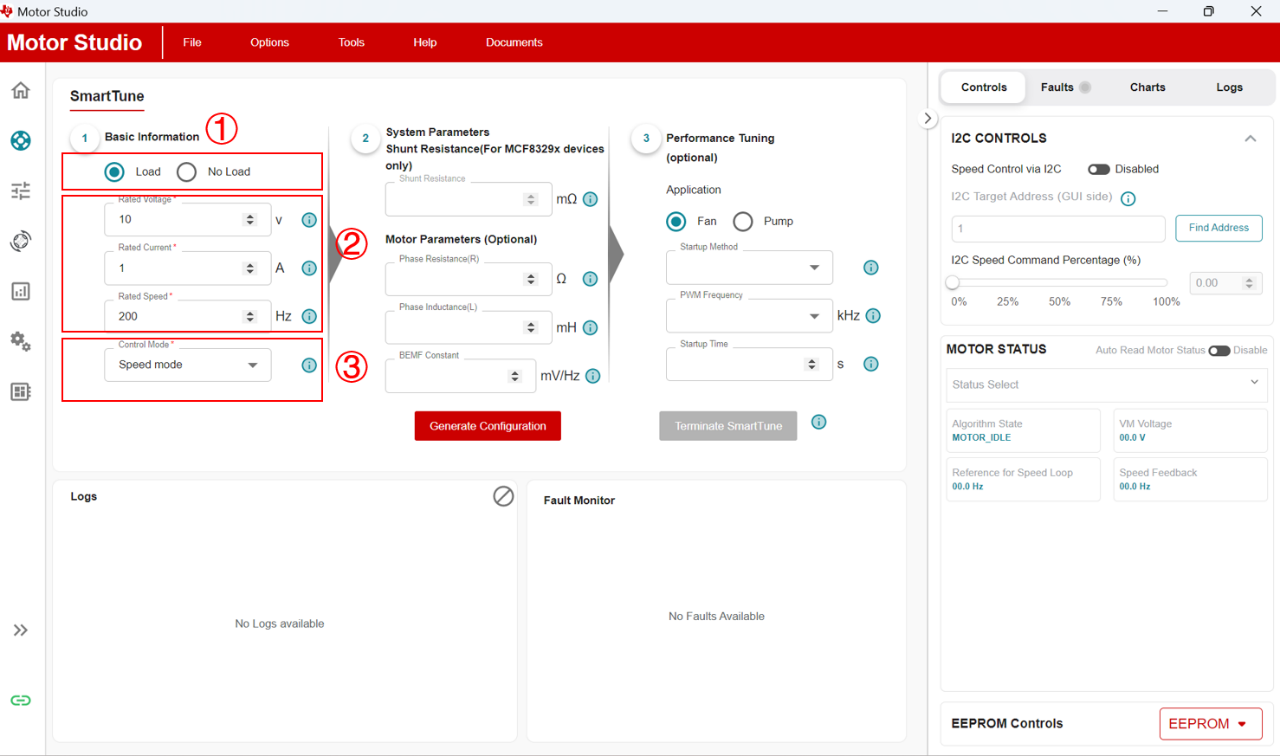

第 2 步：配置 SmartTune

如 圖 2-2 所示。

1. 選擇電機是否有負載。
2. 輸入電機數據手冊中標注的額定電壓、額定電流和額定轉速。這些參數定義如 節 1.1 所示。
3. 選擇您希望電機在速度模式（恒定速度，同時啟用速度環路和電流環路）還是在扭矩模式（恒定扭矩/電流，禁用速度環路且啟用電流環路）下運行。有關速度模式和扭矩模式的更多信息，請參閱 MCF8315C 無傳感器磁場定向控制 (FOC) 集成式 FET BLDC 驅動程序 數據表的第 6.3.12 節。
4. 點擊“Generate Configuration”。

面板上的其他輸入（如電機參數，啟動方法等）是可選的。正確設置這些輸入后，SmartTune 可以更高效地運行，并可以提高電機性能。如果您不知道該值，只需忽略它們，SmartTune 仍然可以正常工作。

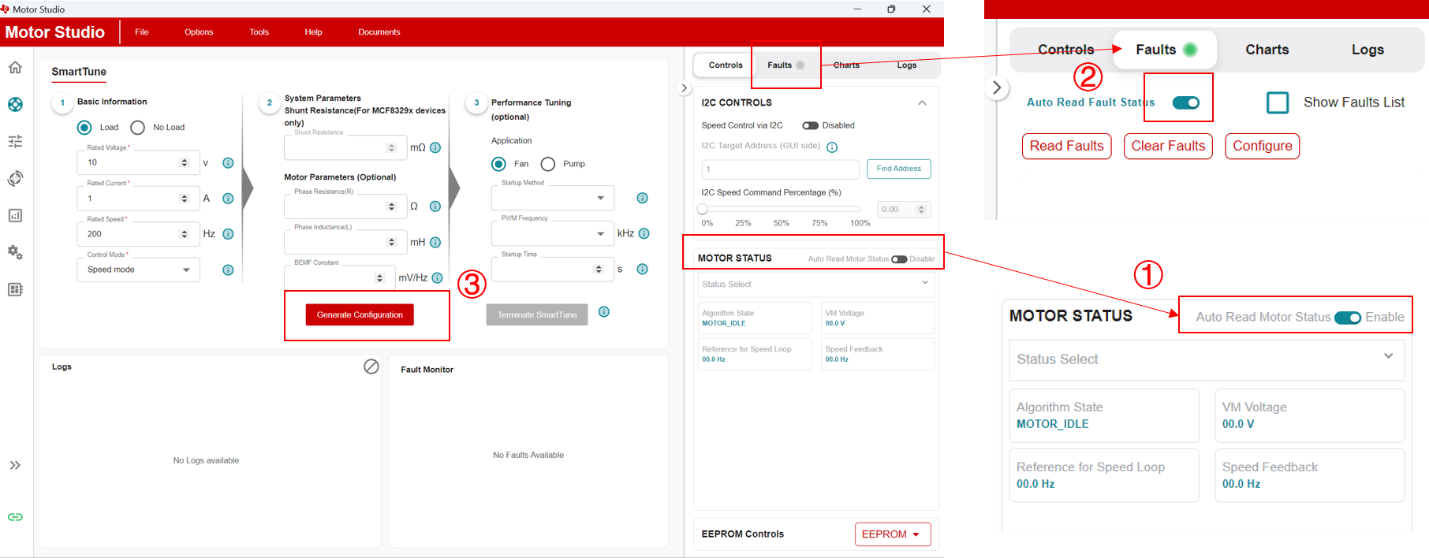

第 3 步：生成配置

如 圖 2-3 所示。

1. 啟用“Auto Read Motor Status”以在 SmartTune 期間觀測狀態。
2. 啟用“Faults”面板上的“Auto Read Fault Status”，以在 SmartTune 期間觀測故障。
3. 點擊“Generate Configuration”。

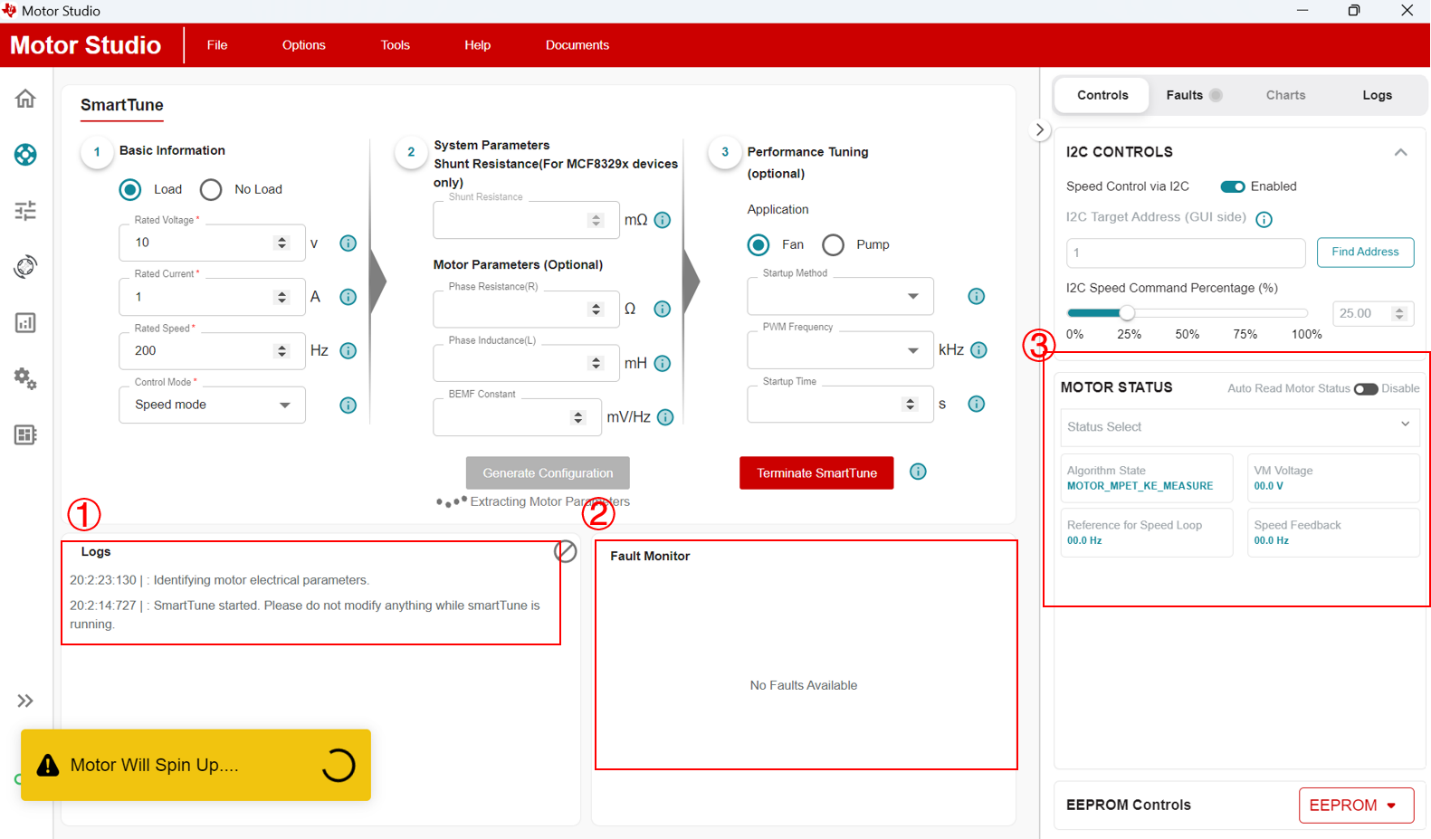

第 4 步：運行 SmartTune

如 圖 2-4 所示，當 SmartTune 正在運行時，您可以：

1. 讀取日志。
2. 觀測故障監測器中的故障。
3. 觀察電機狀態變化。

步驟 (1)(2)(3) 有助于在發生故障和配置失敗時找到問題所在。

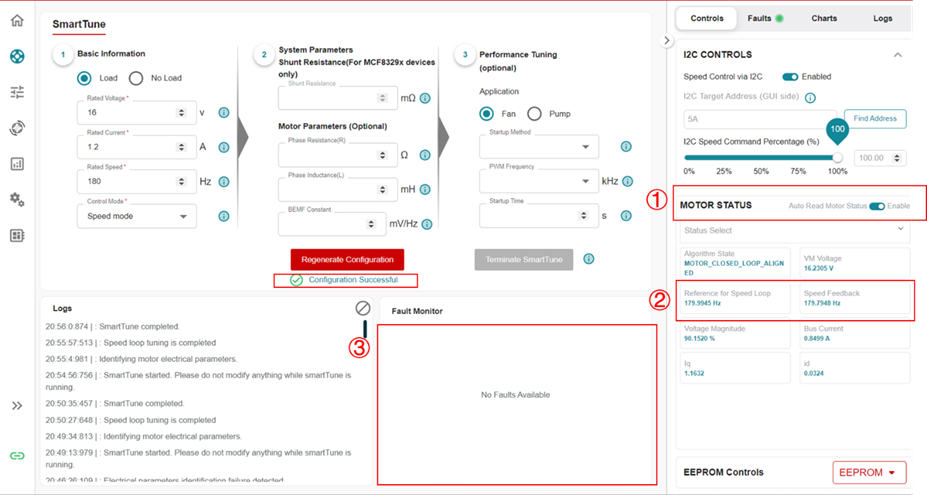

第 5 步：使用 SmartTune 結果來驅動電機

如 圖 2-5 中所示，當顯示綠色的“Configuration Successful”時，“Generate Configuration”按鈕將變?yōu)椤啊薄３且匦逻\(yùn)行 SmartTune，否則不要點擊此按鈕。要驅動電機，您可以：

1. 拖動“I2C Speed Command Percentage”的圓形按鈕，將速度從額定速度的 0% 調整到 100%。
2. 觀測“Motor Status”中的速度反饋，查看電機是否已達到基準速度。
3. 在“Fault Monitor”中觀察故障，以查看電機無法驅動時是否出現問題。

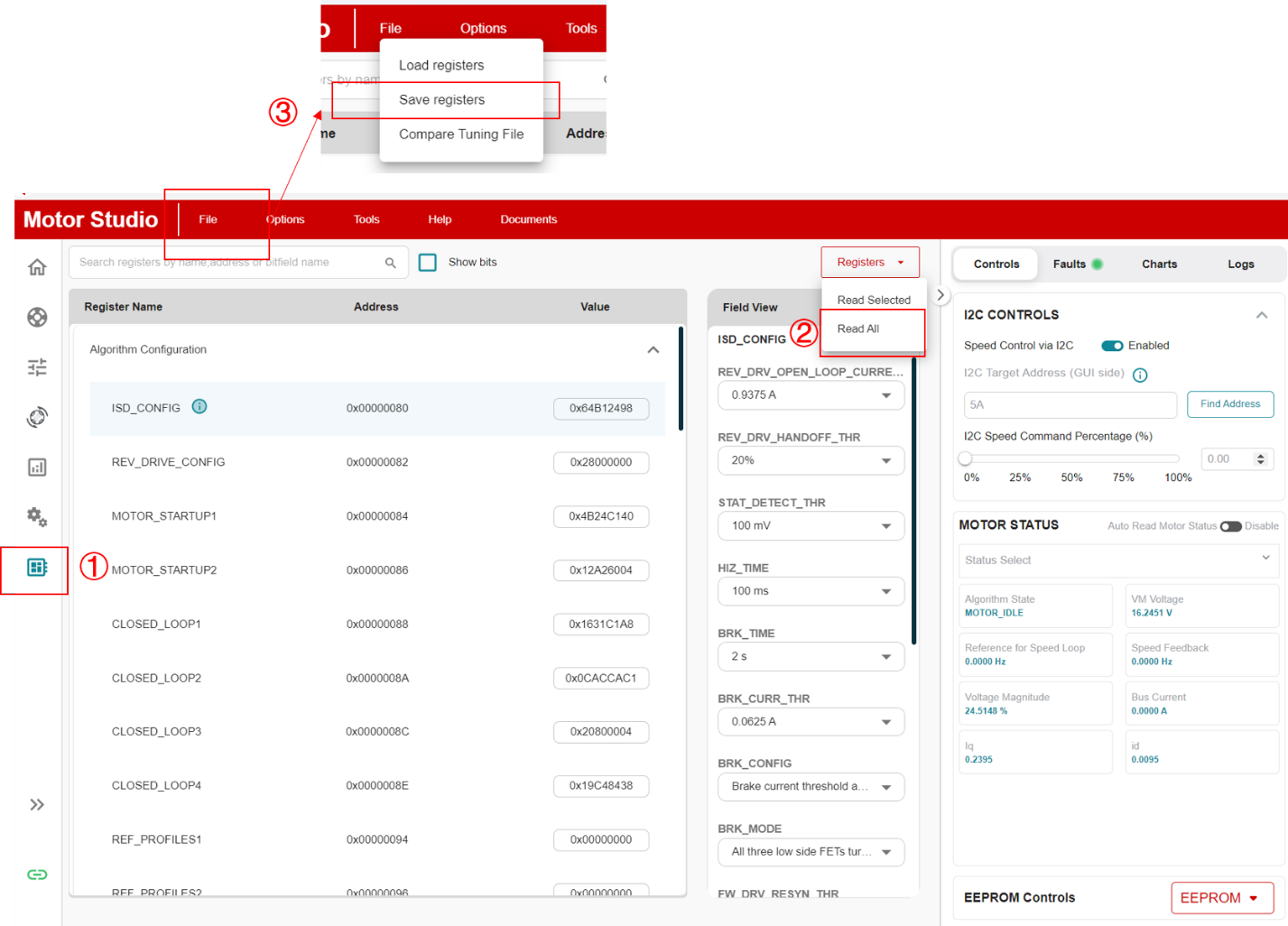

第 6 步：保存寄存器設置

如 圖 2-6 所示，如果要保存 SmartTune 生成的配置：

1. 從左側導航欄中，點擊最后一個圖標、即“Register Map”。
2. 點擊“Registers”，并選擇“Read All”。然后將全部配置讀取入相應的寄存器。
3. 從頂部導航欄中，點擊“File”，然后選擇“Save registers”。然后可以將寄存器設置保存到 .json 文件中。

下次要使用此配置時，從頂部導航欄中點擊“File”，選擇“Load registers”，然后選擇您保存的 .json 文件。
