可以通過將相應 CHx_CONFIG 寄存器中的相關 OL_ON_EN_CHx 位設置為高電平來啟用 OL_ON 模式。為了使器件接受命令并進入 OL_ON 模式，輸出電流必須低于 I_{ENTRY_OL_ON} 閾值。如果輸出電流不低于此閾值，則器件不會進入 OL_ON 模式，則 OL_ON_EN_CHx 保持低電平。如果輸出電流低于 I_{ENTRY_OL_ON} 且 OL_ON_EN_CHx 設置為高電平，則 K_SNS 會降低，F(xiàn)ET 導通電阻會按如上所述增加，直到 OL_ON_EN_CHx 被設置為低電平或輸出電流超過 I_{EXIT_OL_ON}。

要啟用 8 倍 ADC 輸入調節，請將 ISNS_SCALE_CHx 位和相應的 CHx_CONFIG 寄存器設置為高電平。無需啟用 ADC 輸入調節。

在 OL_ON 模式和 ADC 輸入調節操作期間，TI 建議 MCU 定期檢查 OL_ON_EN_CHx，確保器件仍處于 OL_ON 模式。讀取相應通道電流檢測時，ADC_RESULT_CHx_I 電流檢測結果寄存器中包含 ISNS_SCALE_EFF_CHx 位，用于通知 MCU 使用哪個倍數來讀取電流檢測結果。該位直接顯示使用的是 1 倍還是 8 倍 ADC 調節因子。

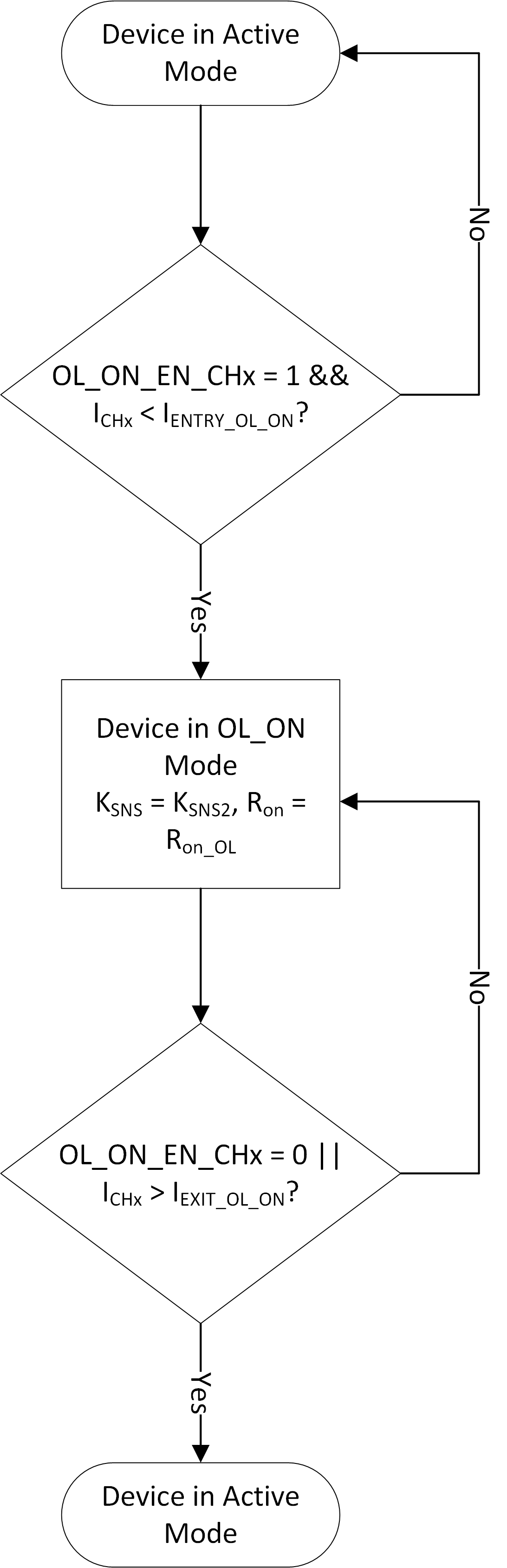

圖 3-1 OL_ON 使能流程圖
