1. 設置 UCC28C43-Q1 的加熱頻率：當 R1 > 5K 時，若頻率為 1kHz，可任取 R1 = 20K。則 C1 = 0.1μF。
   方程式 2. ${\mathit{F}}_{\mathit{H}\mathit{E}\mathit{A}\mathit{T}\mathit{I}\mathit{N}\mathit{G}}\approx \frac{1.72}{\mathit{R}1\times \mathit{C}1}$
2. 配置 UCC28C43-Q1 的 EA。根據 UCC28C43-Q1 中的內部 EA 結構，它屬于有 2.5V 偏置的標準反向放大器，我們可以將 UCC28C43-Q1 EA 配置為最簡單的 1 倍反向放大器（R9 和 R8），因為非反相輸入端口上存在 2.5V 偏置基準電壓，因此最終計算公式可更改為：
   方程式 3. ${\mathit{V}}_{\mathit{C}\mathit{O}\mathit{M}\mathit{P}\_\mathit{U}\mathit{C}2843\mathit{L}}={\mathit{V}}_{\mathit{R}\mathit{E}\mathit{F}}\times \left(1+\frac{\mathit{R}8}{\mathit{R}9}\right)-{\mathit{V}}_{\mathit{F}\mathit{B}\_\mathit{U}\mathit{C}2843\mathit{L}}\times \frac{\mathit{R}8}{\mathit{R}9}$
3. 任取 R8 = R9 = 10K
   方程式 4. ${\mathit{V}}_{\mathit{C}\mathit{O}\mathit{M}\mathit{P}\_\mathit{U}\mathit{C}2843\mathit{L}}=2\times {\mathit{V}}_{\mathit{R}\mathit{E}\mathit{F}}-{\mathit{V}}_{\mathit{F}\mathit{B}\_\mathit{U}\mathit{C}2843\mathit{L}}$
4. 估算加熱占空比。
   方程式 5. ${\mathit{D}\mathit{u}\mathit{t}\mathit{y}}_{\mathit{H}\mathit{e}\mathit{a}\mathit{t}\mathit{i}\mathit{n}\mathit{g}}=\frac{{\mathit{V}}_{\mathit{C}\mathit{O}\mathit{M}\mathit{P}}}{{\mathit{V}}_{\mathit{C}\mathit{S}}}=\frac{{(\mathit{V}}_{\mathit{C}\mathit{O}\mathit{M}\mathit{P}\_\mathit{U}\mathit{C}2843\mathit{L}}-1.4)/3}{{\mathit{V}}_{\mathit{S}\mathit{A}\mathit{W}}\times \mathit{R}2/(\mathit{R}6+\mathit{R}2)}=\frac{(2\times {\mathit{V}}_{\mathit{R}\mathit{E}\mathit{F}}-{\mathit{V}}_{\mathit{F}\mathit{B}}-1.4)/3}{{\mathit{V}}_{\mathit{S}\mathit{A}\mathit{W}}\times \mathit{R}2/(\mathit{R}6+\mathit{R}2)}$
   Here:
   • V_SAW = 1.72V
   • V_REF 表示 UCC28C43-Q1 中的電壓基準，這個值為 2.5V
   • 1.4V 表示 UCC28C43-Q1 EA 單元中 2 個二極管的正向電壓
   • 1/3 是 UCC28C43-Q1 EA 單元中電阻分壓器 R/(2R+R) 的系數

   根據方程式 5，當 VFB_UC2843L 增加時，占空比相應降低，或者當溫度升高時，占空比相應降低。

5. 設置 ISOTMP35-Q1 的加熱和停止加熱閾值
   • 加熱閾值：< -30℃，ISOTMP35-Q1 的輸出電壓 = 200mV
   • 停止加熱閾值：> -15℃，ISOTMP35-Q1 的模擬輸出電壓 = 350mV
6. 根據占空比公式設置 OPA333-Q1 或 R3、R4 的放大系數。

Here:

• V_SAW = 1.72V
• 任取 R6 = R2 = 1K
• V_REF 表示 UCC28C43-Q1 中的電壓基準，這個值為 2.5V
• 1.4V 表示 UCC28C43-Q1 EA 單元中 2 個二極管的正向電壓
• 1/3 是 UCC28C43-Q1 EA 單元中電阻分壓器 R/(2R+R) 的系數

當占空比為 1、0 時，V_{FB_UC2843L} 分別為 1.02V 和 3.6V

• 對于停止加熱，閾值為 -15℃ 或 350mV，OPA333-Q1 的放大比率為：停止加熱意味著占空比為 0，因此 VFB 至少需要大于 3.6V（根據方程式 2）或 3.6V/0.35V = 10.3，這意味著如果該比率大于 10，可能觸發停止加熱閾值。
• 對于開始發熱，閾值為 -30℃ 或 200mV，OPA333-Q1 的放大比率為：開始加熱意味著占空比大于 0，VFB 需要小于 3.6V（根據方程式 2），3.6V/0.2V = 18，這意味著如果該比率小于 18，可能觸發開始啟動加熱閾值。

如果同時考慮停止和開始加熱放大比率數據，可以為此設計選擇 10，但根據方程式 2，停止閾值可能略高于預期，可任取 R3 = 9K，因此 R4 = 1K。

Here:

1. 使用信號 Lo-T 轉 Hi-T 源來仿真 ISOTMP35-Q1 的模擬輸出。
2. IO_PTC 表示流入 PTC 的電流或加熱電流。
3. PTC_PWM 表示向 PTC_MOSFET 或 Q2 發送的 PWM 驅動信號。

說明：

1. 對于此設計中的 R 和 C 元件，元件需要滿足汽車領域的 AEQ 等級。
2. 對于48V EV 系統，請使用降壓 LMR38010FSQDDARQ1，其最大輸入電壓高達 80V，可為 UCC28C43-Q1 提供固定 12V 電源軌，LDO TPS71550QDCKRM3Q1 可為 OPA333-Q1 和 ISOTMP45-Q1 提供固定 5V 電源軌（來自降壓的 12V 電源軌）
3. 對于12V EV 系統，由于輸入范圍可以為 9V 至 16V，因此需要降壓/升壓轉換器來生成 12V 電壓，TPS55160QPWPRQ1 可滿足目標應用要求，LDO TPS71550QDCKRM3Q1 可直接從 12V 總線提供固定 5V 電壓。
4. 如果設計人員需要上電或斷電、溫度磁滯、PTC SCP 或開路檢測等更多功能，請參閱仿真原理圖中的注釋說明。

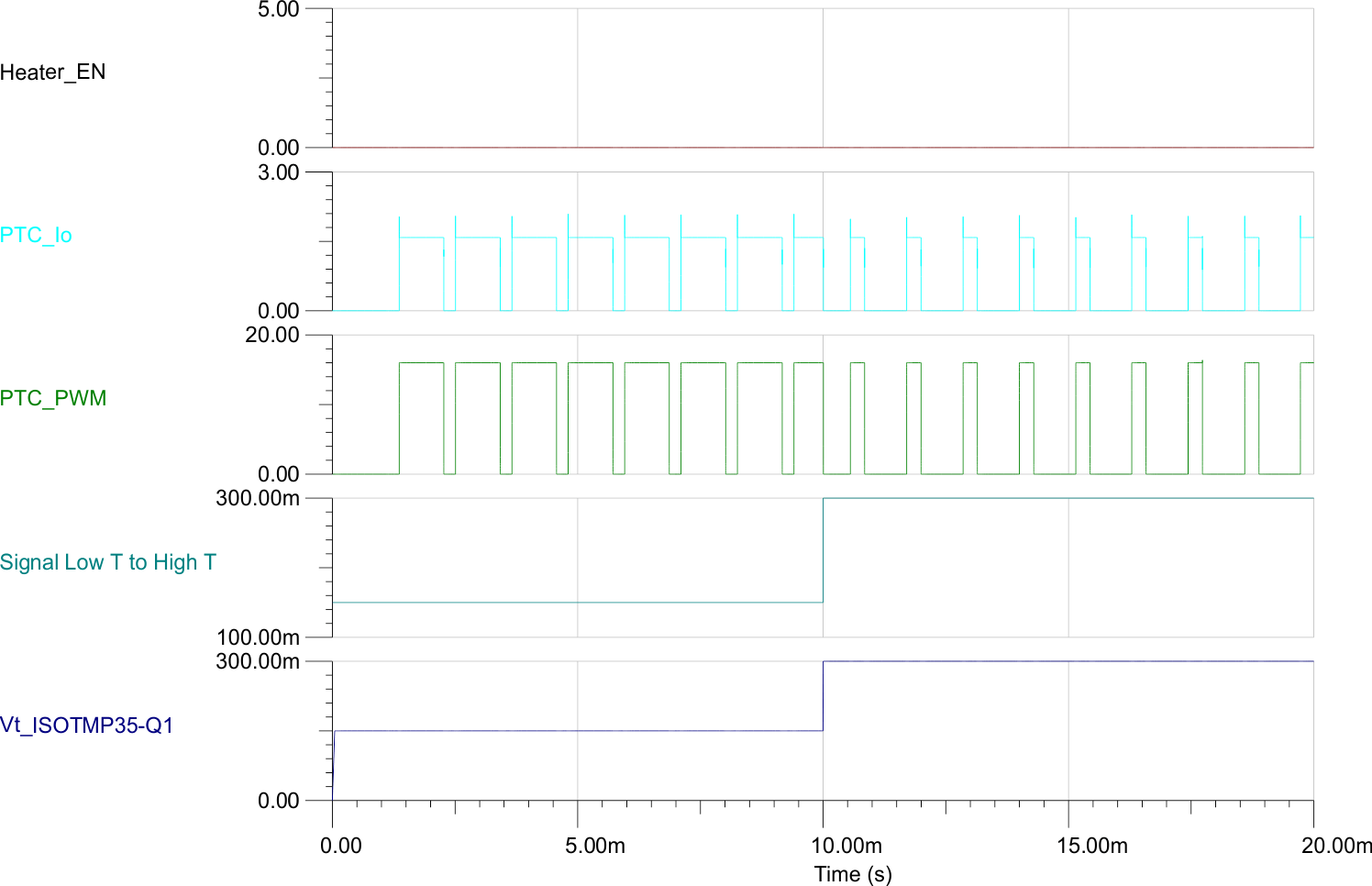

仿真波形：-35℃ - -20℃ 或 150mV - 300mV，開始加熱到繼續加熱

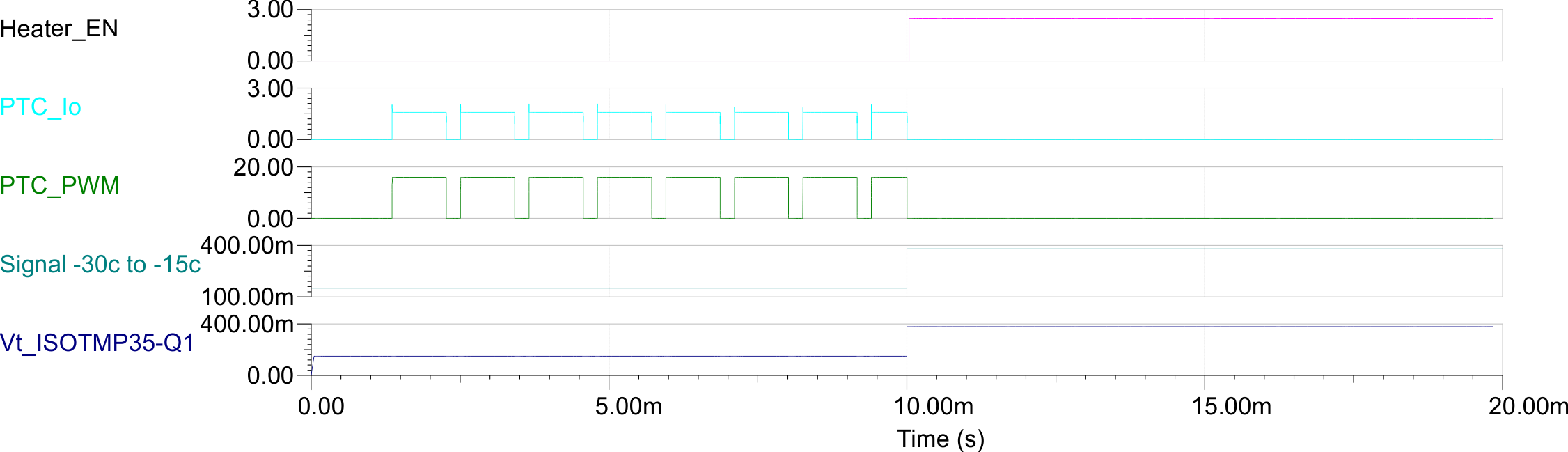

仿真波形：-35℃ - -12℃ 或 150mV - 380mV，繼續加熱到停止加熱

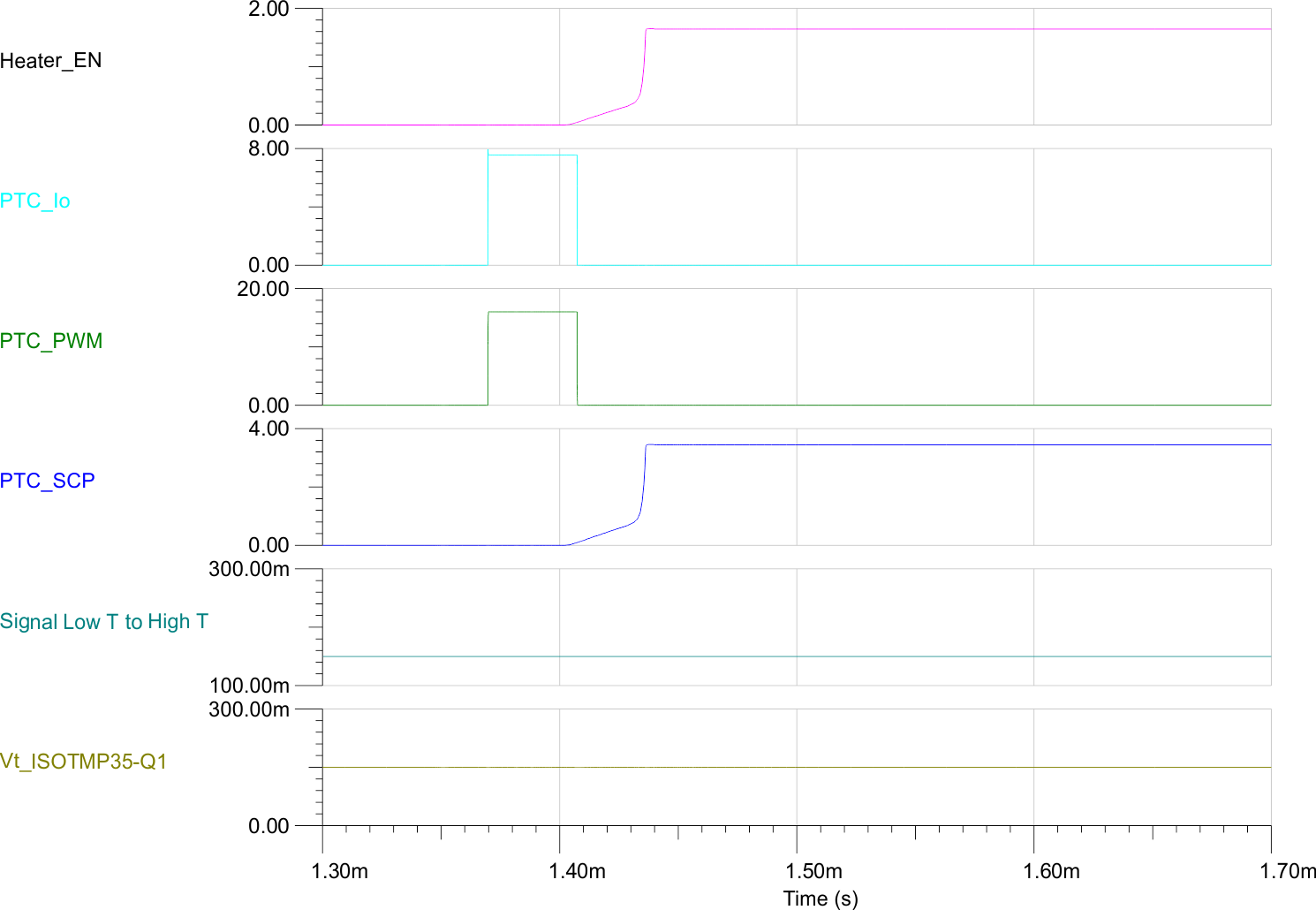

仿真波形：-35℃ - -12℃ 或 150mV - 300mV，加熱到 PTC SCP
