ZHCAFL5 August 2025 LM51772
4 QuickStart 配置工具
LM51772 降壓/升壓快速入門計算器工具可用于配置和選擇此應用設置所需的外部元件。由于該工具目前在反向運行模式下未提供 CILIM 濾波器的計算，因此請輸入此配置步驟的儲能電容作為輸出電容器。
圖 4-1 顯示了使用 ILIM 功能的配置設置，可以選擇通過 I2C 調整電流限制。
圖 4-2 顯示了使用 ISET 功能的配置設置，具有通過 RSNS 和 RSET 設置的固定電流限制。

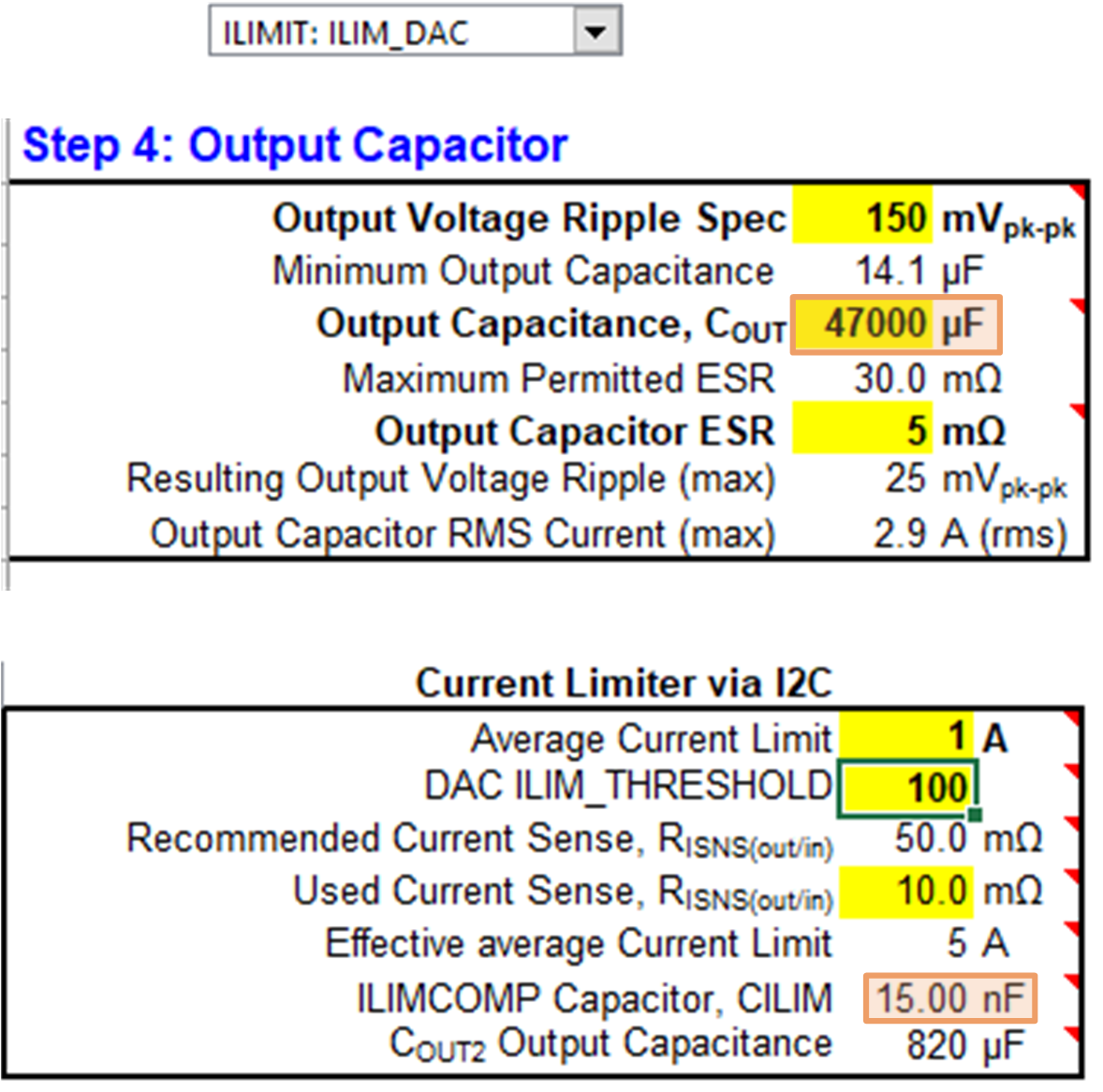

圖 4-1 通過具有 ILIM 功能的快速入門計算器配置電流限制

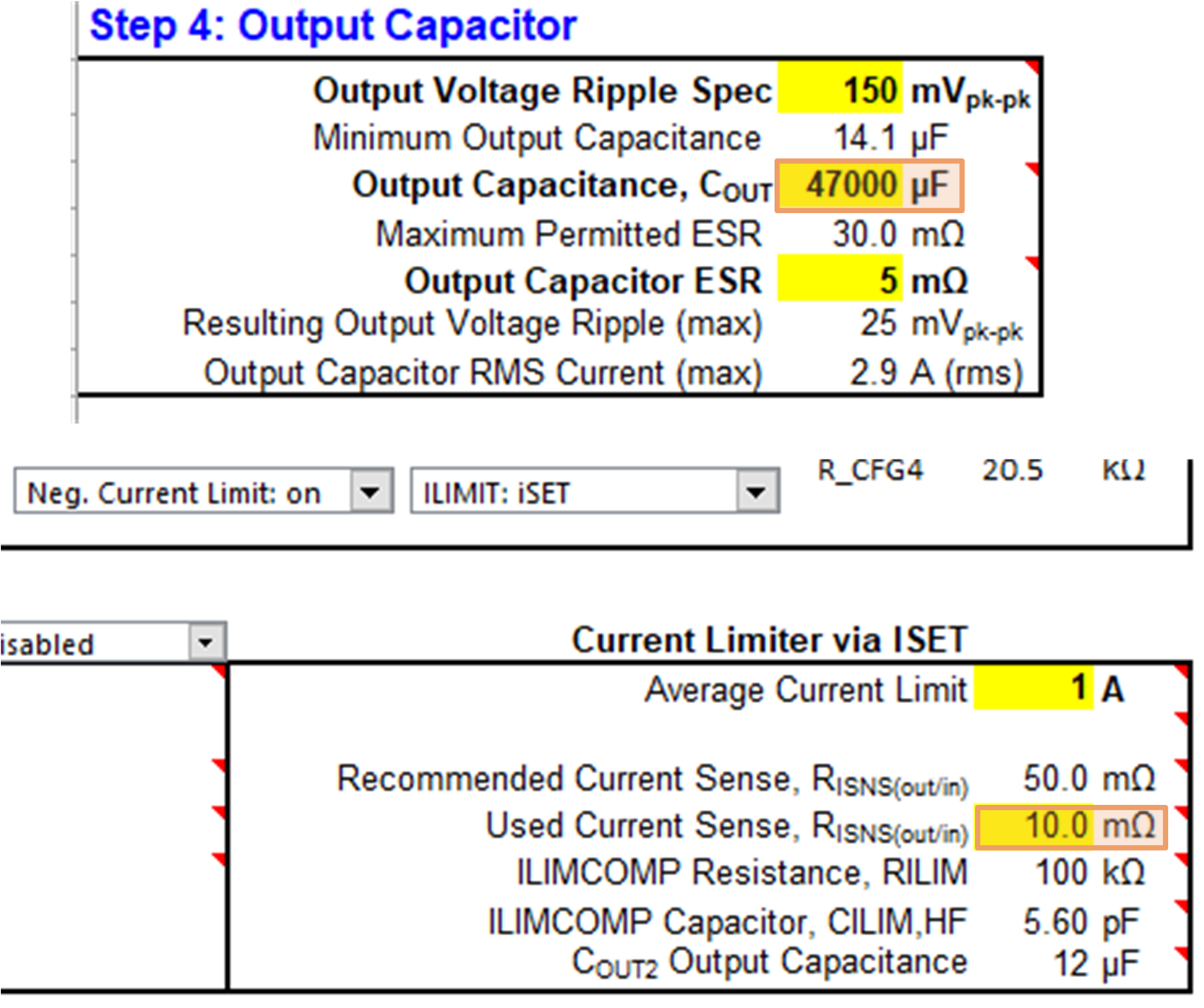

圖 4-2 通過具有 ISET 功能的快速入門計算器配置電流限制
