ZHCAFL5 August 2025 LM51772
3.6.1 EVM 配置和設置
圖 1-1 展示了 EVM 配置設置，其中使用 I2C 來配置和控制器件。
圖 3-7 顯示了不使用 I2C 的 EVM 配置設置。

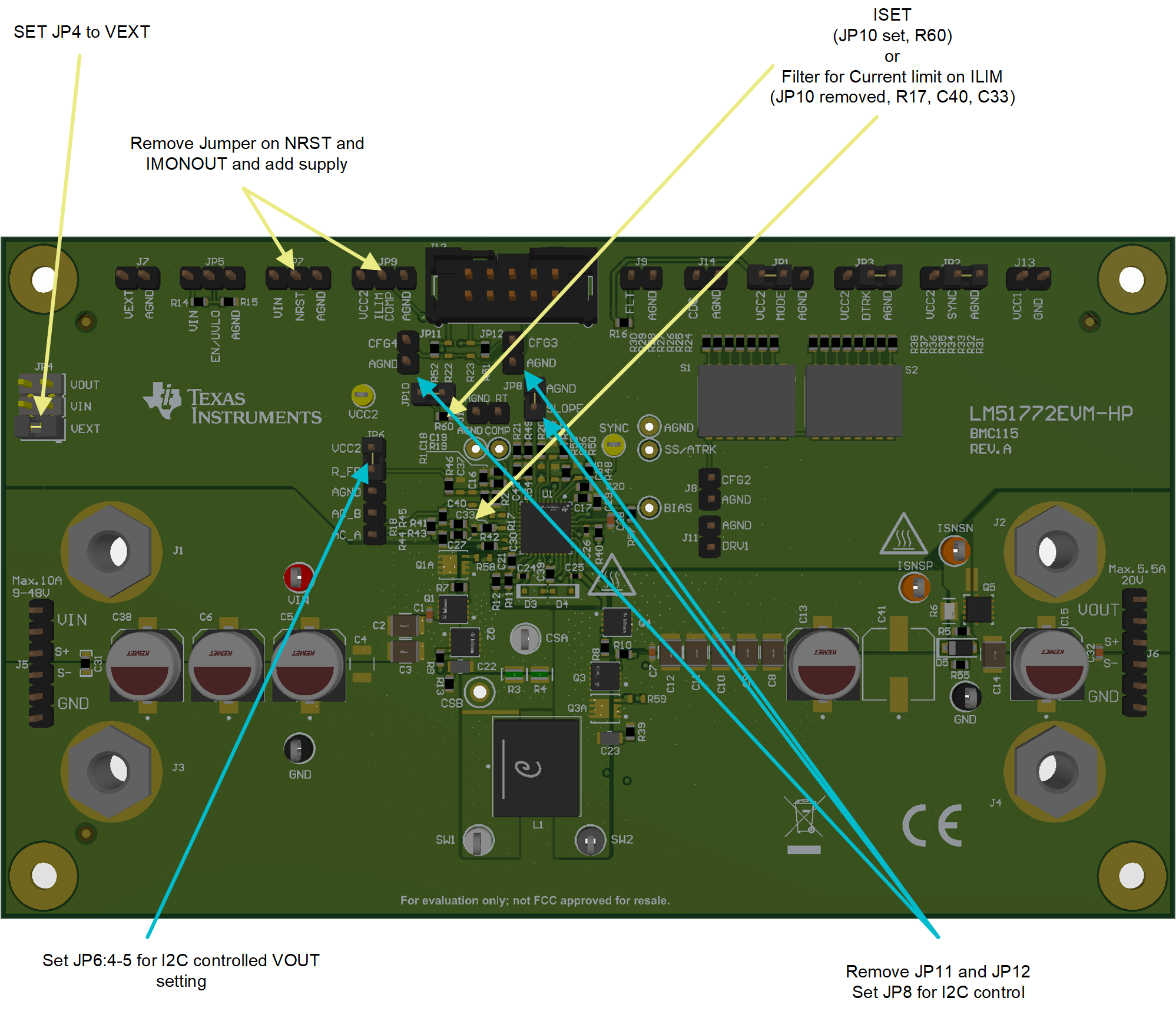

圖 3-6 用于使用 I2C 的備用操作的 EVM 設置和控制元件

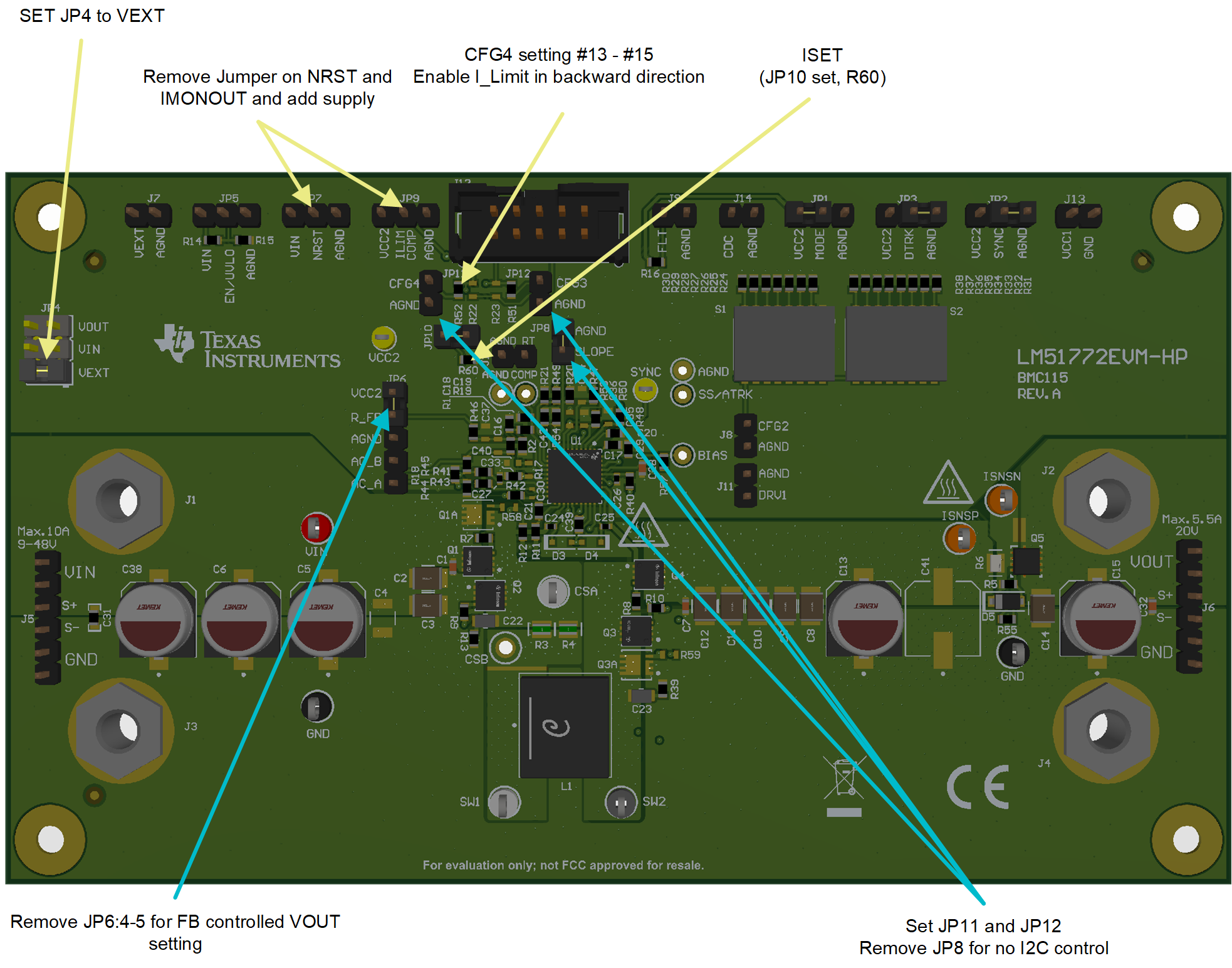

圖 3-7 用于不使用 I2C 的備用操作的 EVM 設置和控制元件注：
LM51772EVM-HP 具有分流器，用于測量輸出側的平均電流，而對于備用配置，該分流器通常放置在輸入側，為儲能元件實現恒定充電電流。
