3 DRV8376 電流檢測放大器 (CSA) 架構

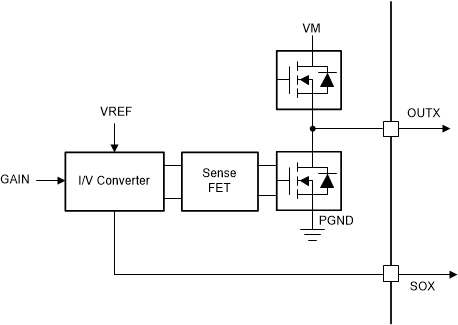

DRV8376 為電流檢測放大器 (CSA) 采用了基于 senseFET 的低側電流檢測架構，具有自適應失調電壓校準功能，可減少與最終級放大器的偏移誤差相關的誤差。下圖顯示了 CSA 的簡化方框圖。

DRV8376 上的 SOx 引腳輸出的模擬電壓與低側 FET 中流動的電流和增益設置 (G_CSA) 的乘積成比例。增益設置可在四個不同級別之間調節，這些級別可通過 GAIN 引腳（在硬件器件型號中）或 GAIN 位（在 SPI 器件型號中）設置。電流檢測是通過 DRV8376 器件在每個低側 FET 上的傳感 FET 實現的。該電流信息饋送到內部 I/V 轉換器，該轉換器根據 VREF 引腳上的電壓和增益設置在 SOx 引腳上生成 CSA 輸出電壓。CSA 輸出電壓可按以下公式計算：
