6 Topos 仿真結果和結論
為以下三種設計構建仿真模型：

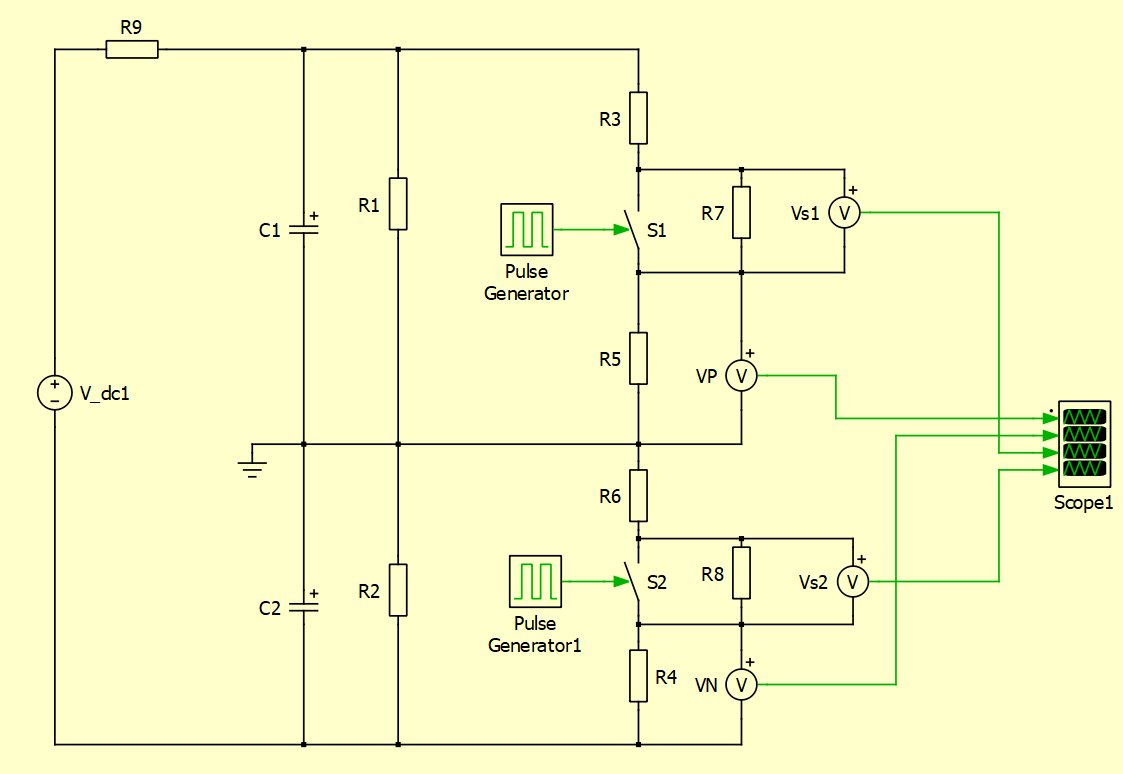

圖 6-1 設計 1 仿真模型

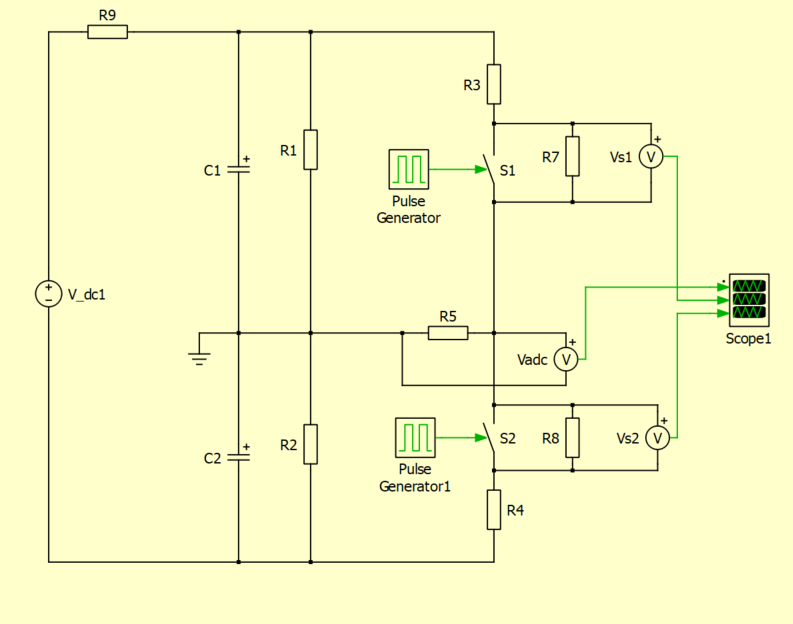

圖 6-3 設計 2 仿真模型

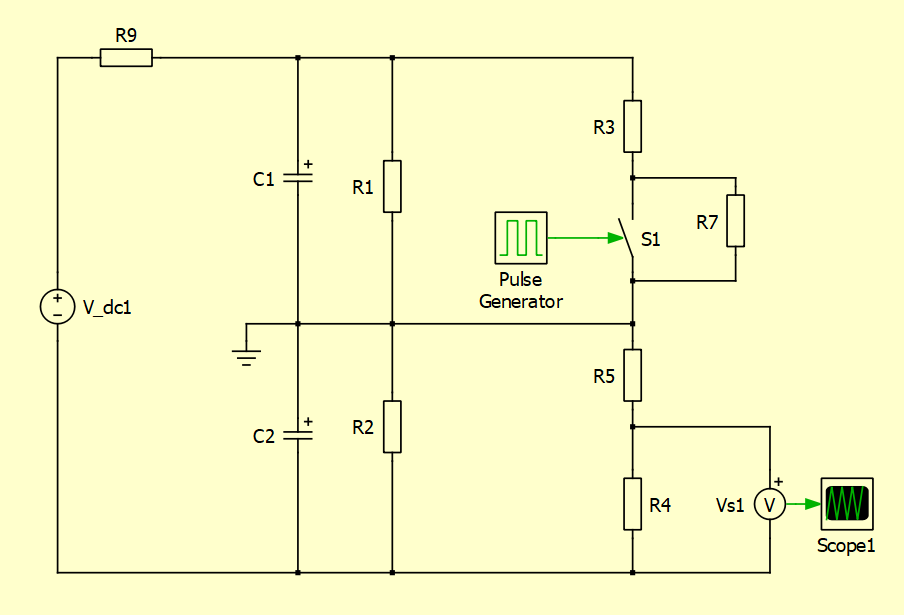

圖 6-5 設計 3 仿真模型
圖 6-2 設計 1 結果
圖 6-4 設計 2 結果
圖 6-6 設計 3 結果以設計 3 為例，如仿真結果所示，當采樣時間大于 5.175s 時，采樣電壓可為 0.995u。
表 6-1 設計 3 測試結果
| RisoP | RisoN | RisoP' | RisoN' | 錯誤 P | 錯誤 N |
|---|---|---|---|---|---|
| 10000.0000 | 10000.0000 | 10065.1708 | 10028.0692 | -0.6517% | -0.2807% |
| NC | 10000.0000 | 10027.3703 | -0.2737% | ||
| 10000.0000 | NC | 10067.1862 | -0.6719% | ||
| 50.0000 | 50.0000 | 50.4129 | 50.5771 | -0.8258% | -1.1543% |
| 50.0000 | NC | 46.8382 | 6.3236% | ||
| NC | 50.0000 | 50.7680 | -1.5359% |
如表中所示，當 RisoP=50kohm 時，獲得最差的精度6.3236%，實際測試結果與理論相符。
