ZHCAEX3 January 2025 DRV8376 , DRV8376-Q1
4.3 更高的電力輸送和效率
DRV8376 集成了開關損耗經過優化的柵極驅動器，此驅動器可通過更高的轉換率（24V 時的典型值為 1.1V/ns），最大限度地降低開關期間的電壓-電流 (VI) 重疊損耗。較短的死區時間可降低二極管傳導損耗。集成的無分流電流檢測功能可消除外部分流電阻器中的損耗。更短的死區時間和傳播延遲有助于充分利用直流總線電壓，并通過降低電機電流實現相同的電力輸送，從而進一步減少電機銅損耗。

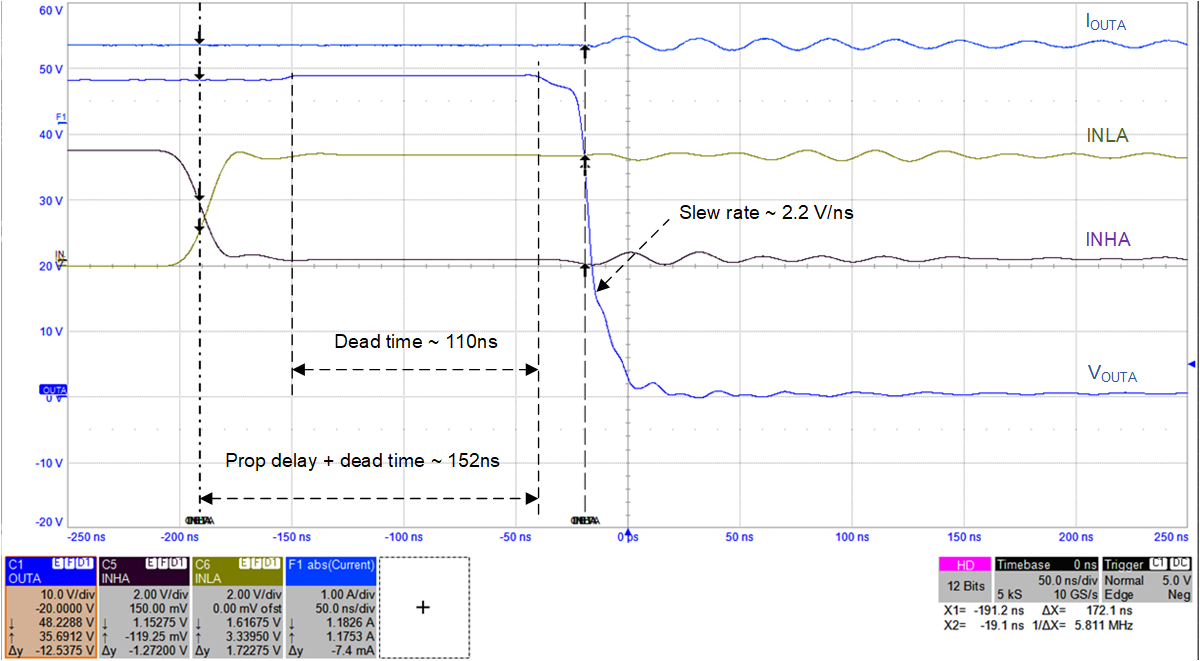

圖 4-1 DRV8376 電壓下降沿轉換率

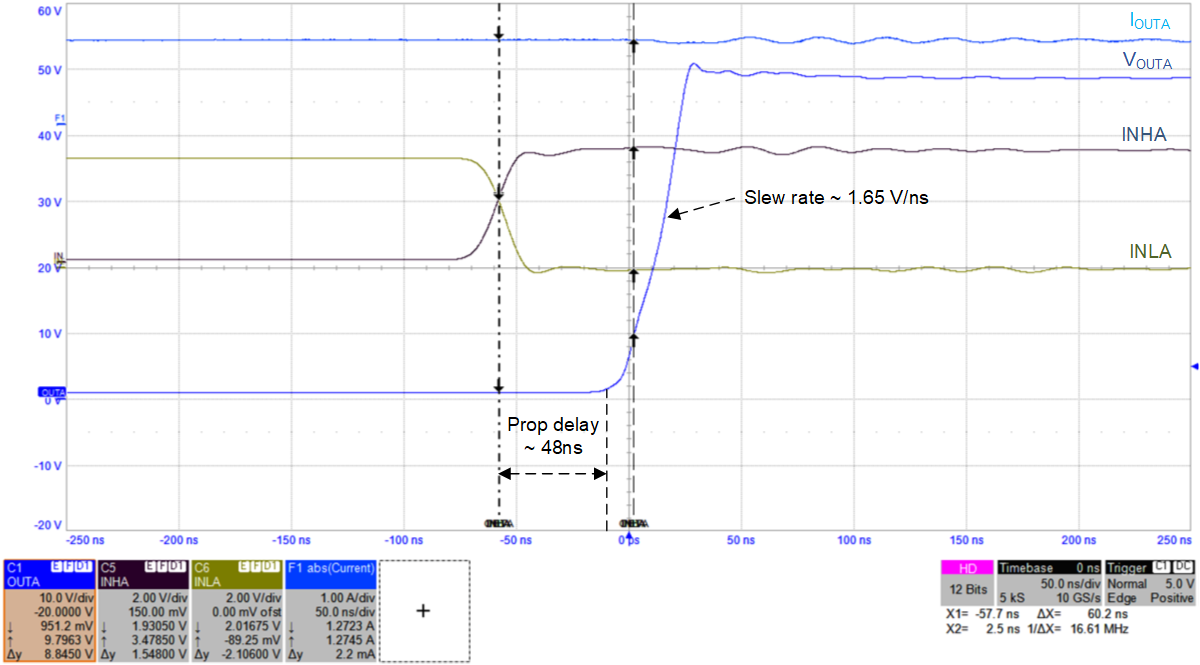

圖 4-2 DRV8376 電壓上升沿轉換率圖 4-1 顯示了在直流電源為 48V、負載電流為 1A 的情況下，DRV8376 的下降沿轉換率（電流從電機繞組流入相位節點）。圖 4-2 顯示了在直流電源為 48V、負載電流為 1A 的情況下，DRV8376 的上升沿轉換率（電流先流入相位節點，然后流入電機繞組）。觀察到的傳播延遲小于 50ns，死區時間約為 110ns。極低的傳播延遲和死區時間有助于最大限度地減少電機電流失真，實現精確的平均電機電流檢測并提高電機的可用電壓。
