通過采用三個獨立的單半橋設計,可以將每相的驅動 IC 盡量貼近其對應的 MOSFET 放置。這樣可以提高信號完整性并減少柵極和源極節點上的寄生效應。
更短的柵極或源極路徑有助于減小布線電感的影響,從而降低源極節點振鈴的影響,減少總環路電感,提高 EMI 性能。
寄生效應減弱后,源極電壓驟降或瞬態會更小。圖 3-2 展示了相位電壓切換時可能出現的振鈴

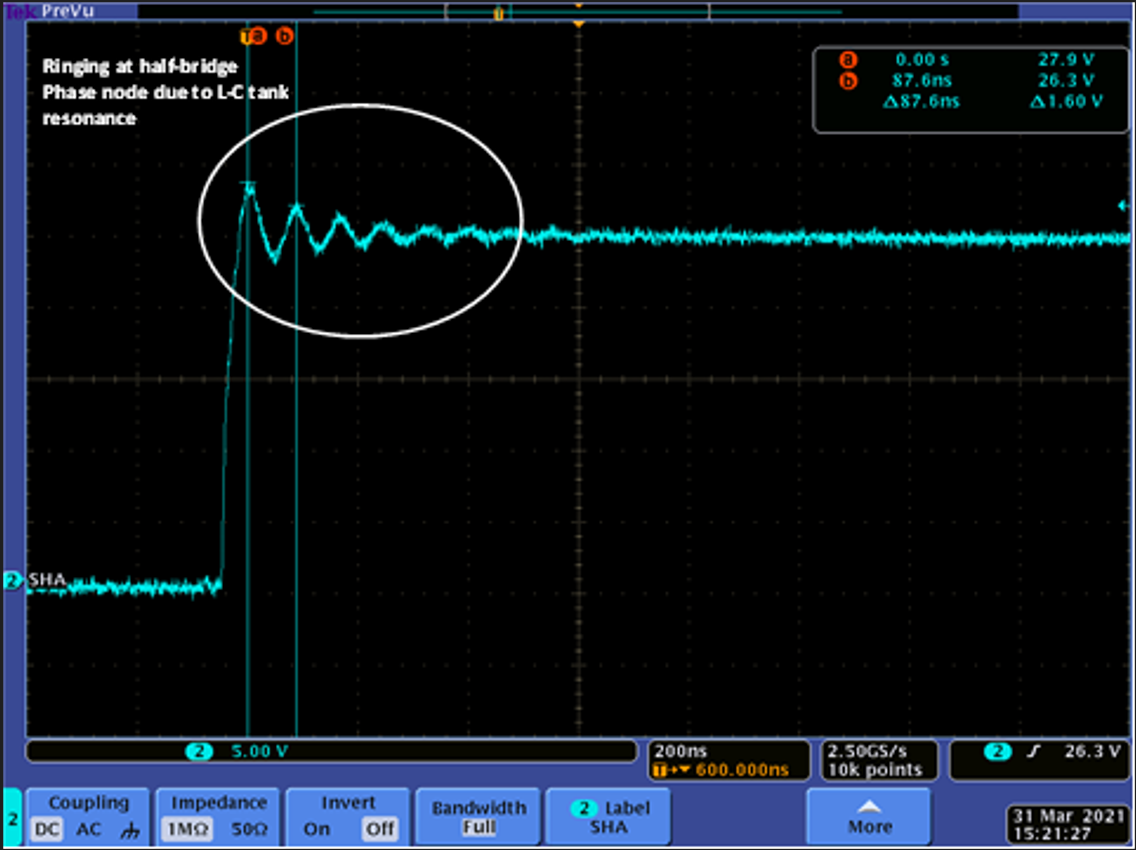

圖 3-2 顯示振鈴的電機驅動器相位輸出波形如果功率級信號的測量路徑變短(例如信號源到驅動器測量點之間的路徑),信號完整性會顯著提升(圖 3-3)。
由于 CSA 在物理上更靠近檢測電阻,因此驅動器在分流電阻上檢測到的電流會更準確。
過流保護中的 VDS 測量也是在驅動器的柵極和源極引腳上完成的。如果驅動器和 FET 之間的漏源電壓差異很大,VDS 監測值將不準確。因此,將 MOSFET 靠近驅動器放置,可以減小寄生電感,降低柵極信號的過沖或振鈴影響。
