1 引言

網絡設備的輸入電源系統包含一個 -48V 的負直流總線系統，該系統用于在光照和潮濕等惡劣環境中提供保護，從而延長使用壽命。正常工作電壓范圍通常介于 -38V 和 -58V 之間，但在瞬態情況或系統故障期間，電壓可能會超出正常工作范圍。為了解決此問題，熱插拔控制器通常具有過壓和欠壓保護功能，如果輸入電源超出設定的范圍，則會關閉熱插拔單元，從而阻斷通向下游電路的電源路徑。遠程無線電單元 (RRU) 的系統方框圖如圖 1-1 所示。

圖 1-1 遠程無線電單元系統方框圖

此外，輸入電壓范圍因運營商的要求而異，特別是針對北美市場的產品，必須符合 NEBS（網絡設備構建系統）規范中的過壓瞬態附加標準。過壓標準表示超出輸入電源設備正常工作范圍的過度條件和噪聲特性，其中最壞的情況是施加 75V (+20%/-0%) 輸入電壓電平持續 10ms (+20%/-0%)，如圖 1-2 中的曲線所示。同時，還要求網絡設備保持正常運行而不斷電。如果熱插拔保持在開啟狀態，則系統的高輸入電壓決定了圖 1-1 下游直流/直流轉換器的額定電壓，這會增加系統成本。因此，建議限制輸出過壓，從而使用低壓下游元件實現緊湊的成本優化型設計。

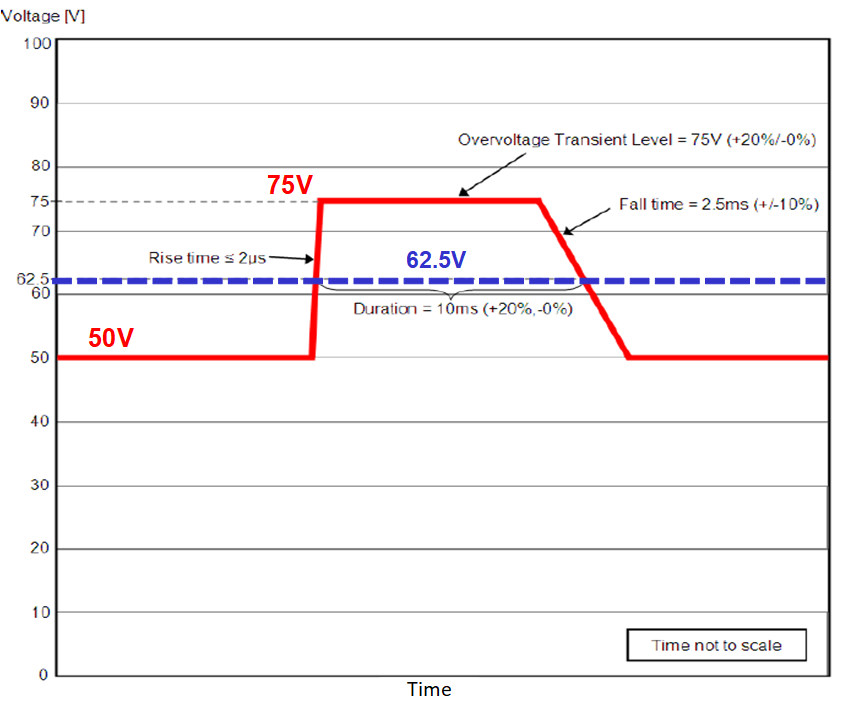

圖 1-2 符合 NEBS、ATIS-0600315.2018 標準的瞬態輸入電壓曲線
