5 EMI 濾波

為了幫助降低電路板在開關頻率下的傳導 EMI，我們測試了兩種不同輸入濾波器類型的影響：

• 基于鐵氧體磁珠的 π 型濾波器
• 基于電感器的 π 型濾波器

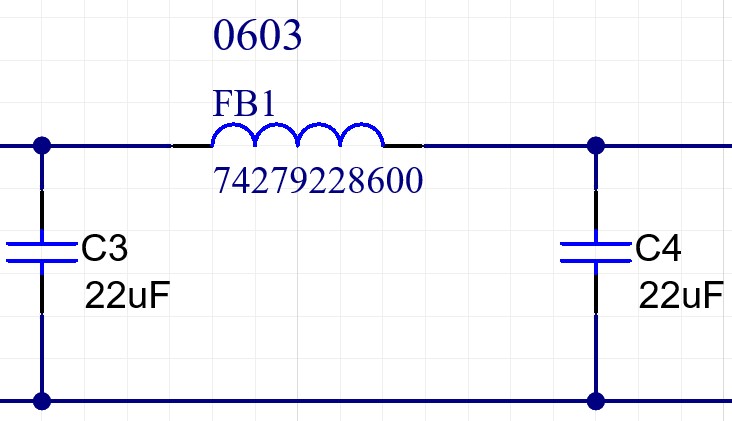

π 型濾波器如圖 5-1 所示，其中鐵氧體磁珠或電感器位于兩個電容器之間。

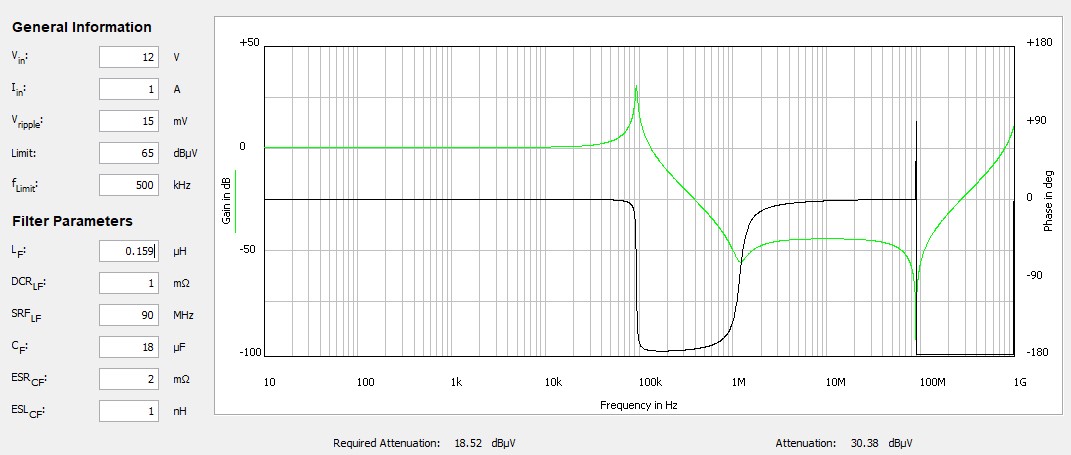

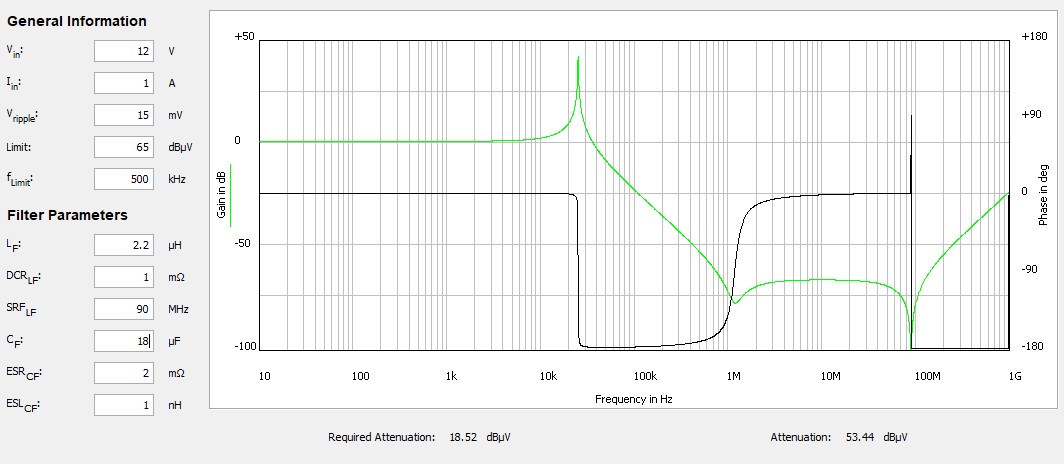

鐵氧體磁珠 π 型濾波器的仿真波德圖如圖 5-2 所示，電感器 π 型濾波器的仿真波德圖如圖 5-3 所示。

圖 5-3 顯示鐵氧體磁珠濾波器在略高于 1MHz 處出現最大衰減，隨后衰減開始趨于平緩，電感器濾波器同樣在略高于 1MHz 時出現最大衰減，隨后衰減開始趨于平緩。

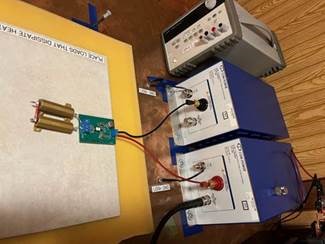

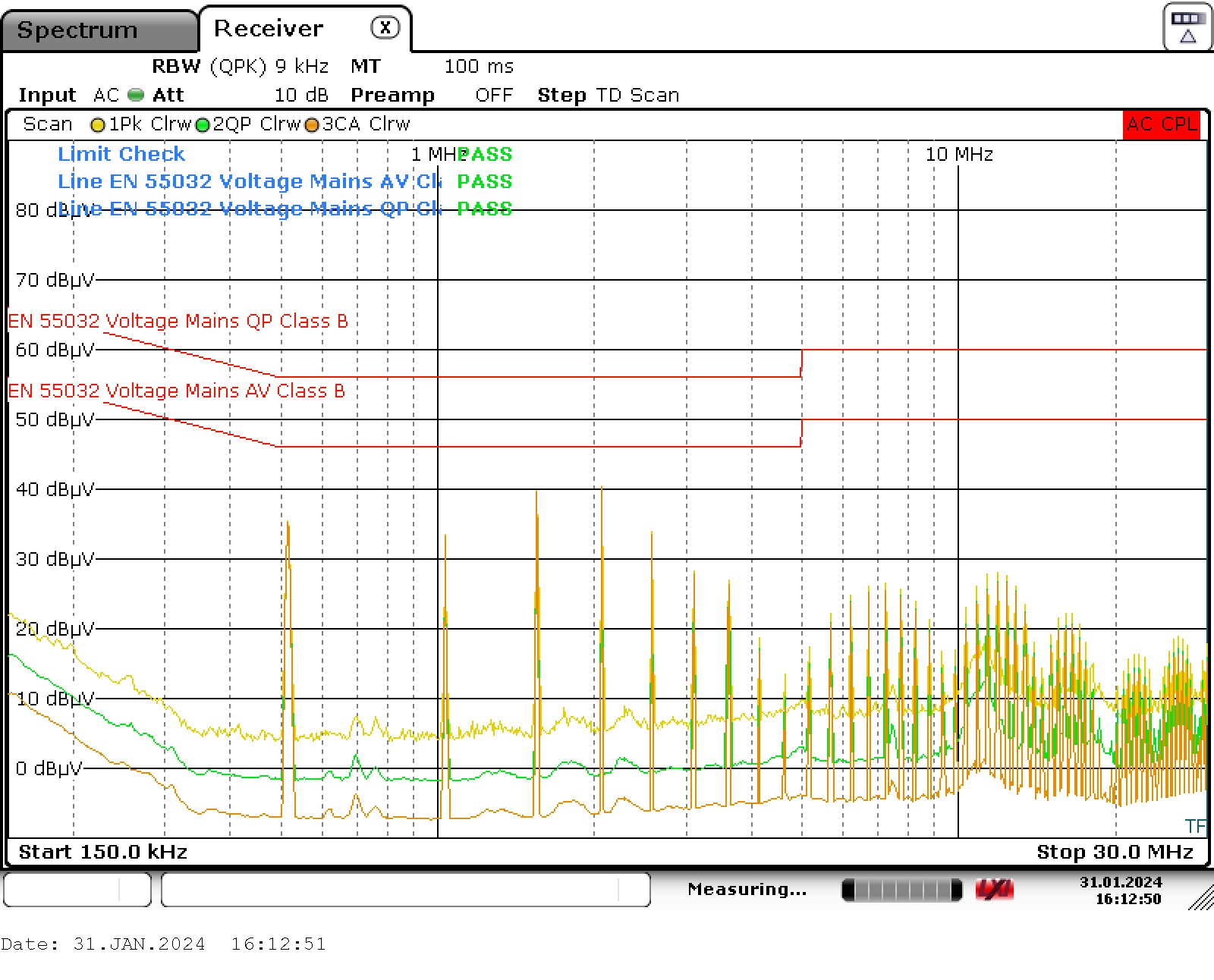

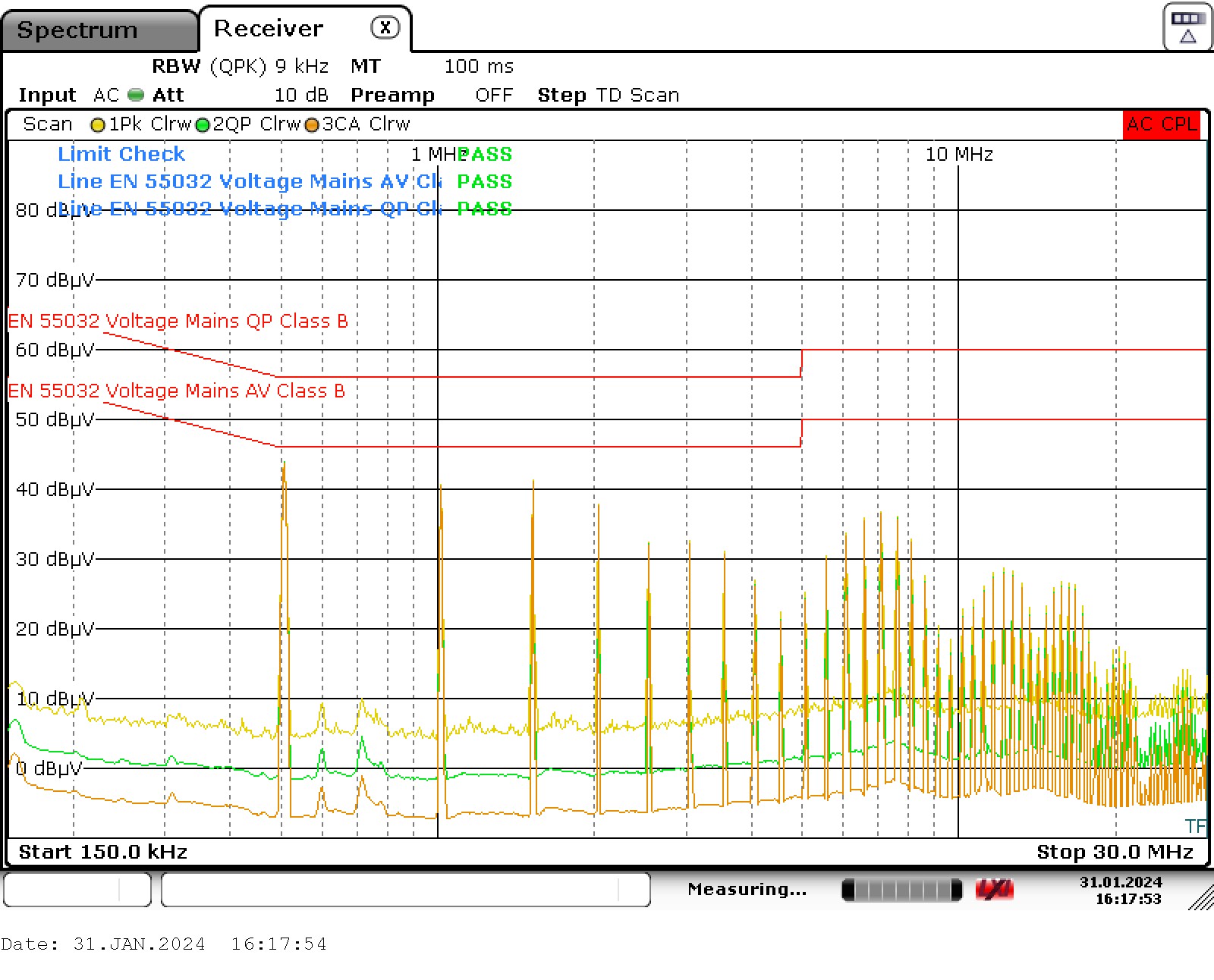

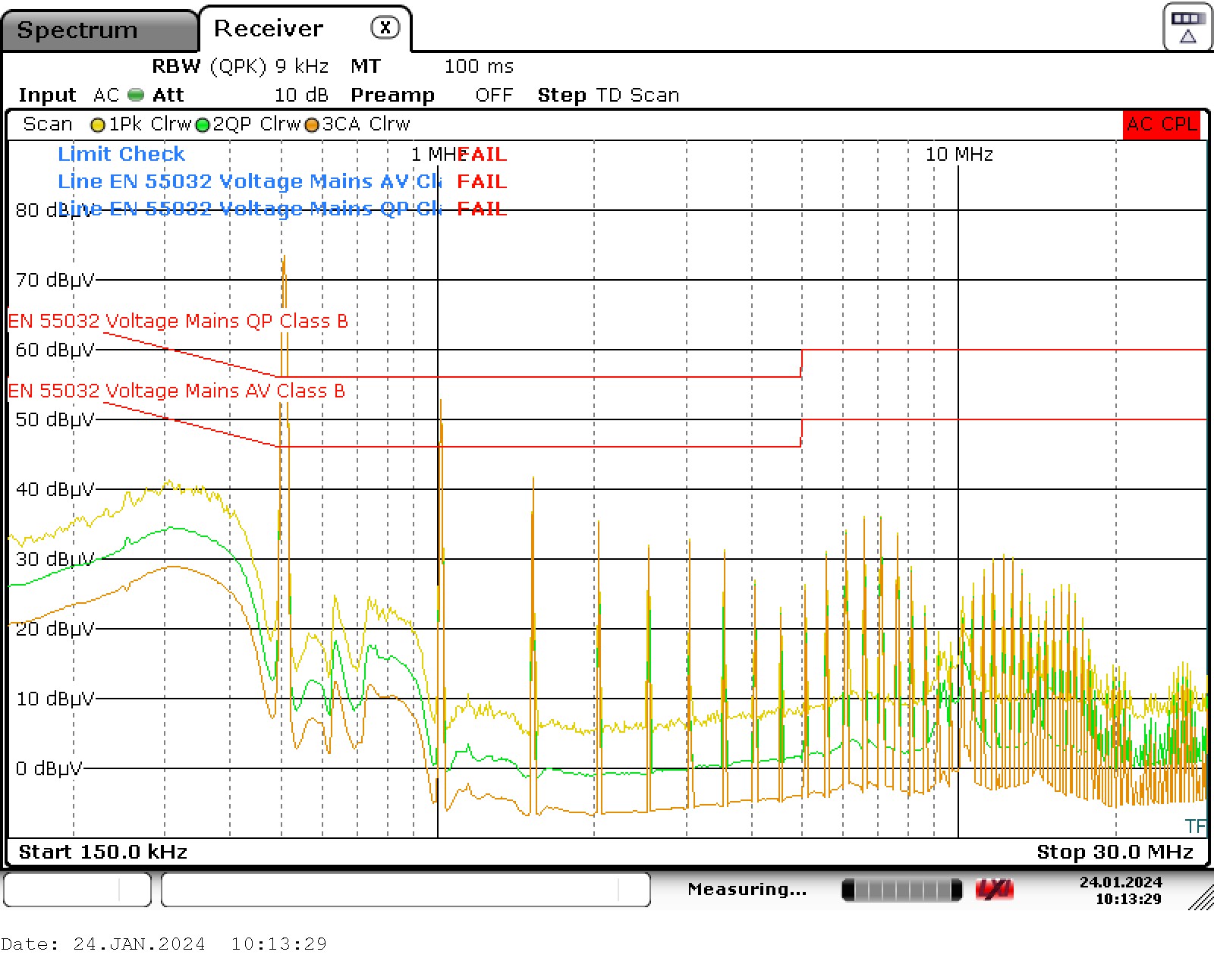

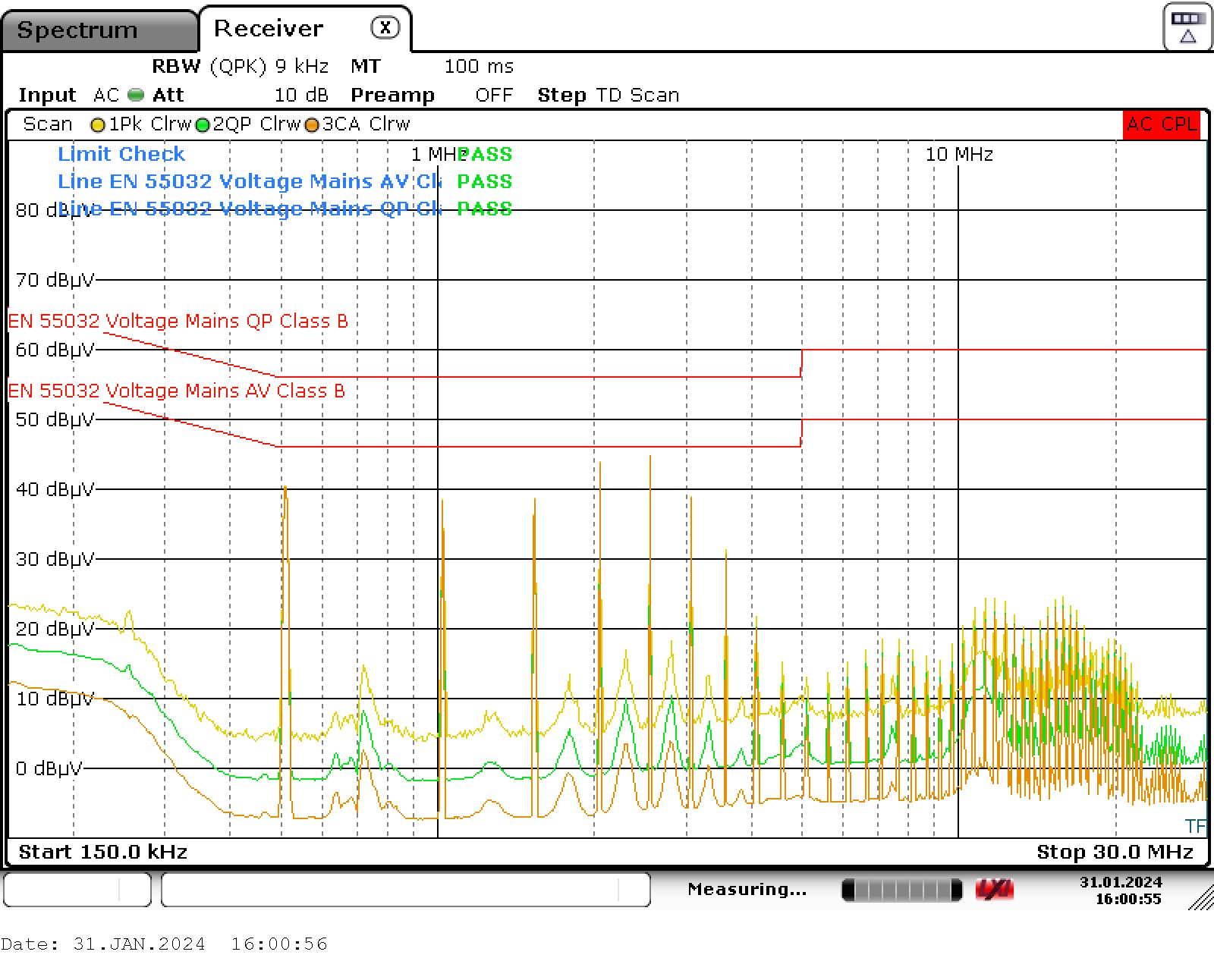

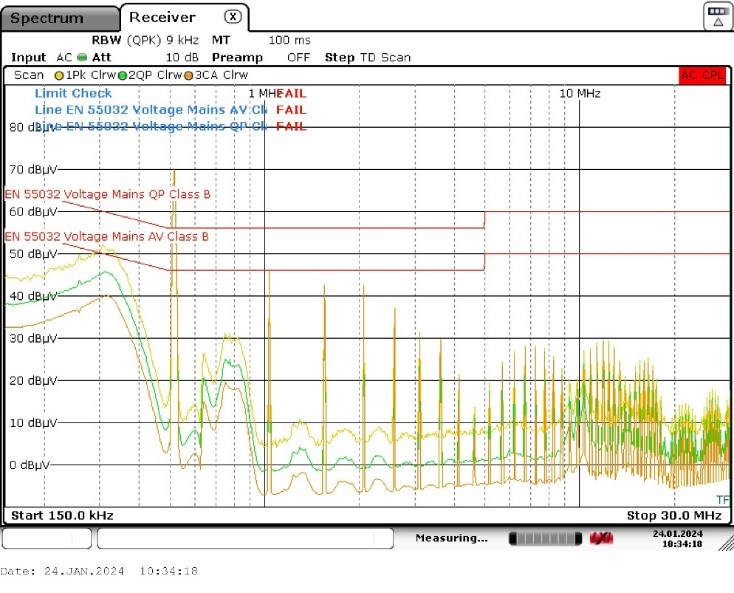

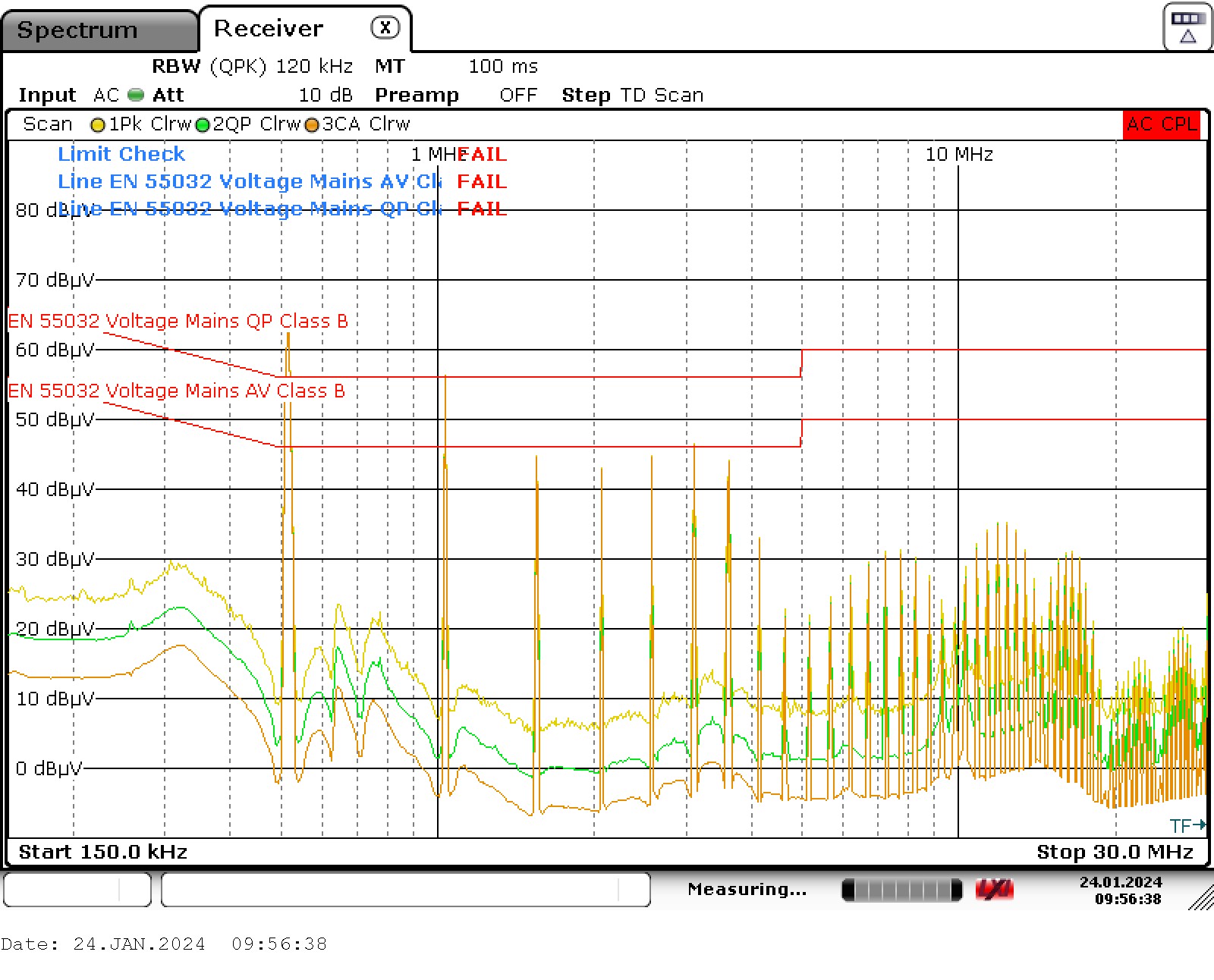

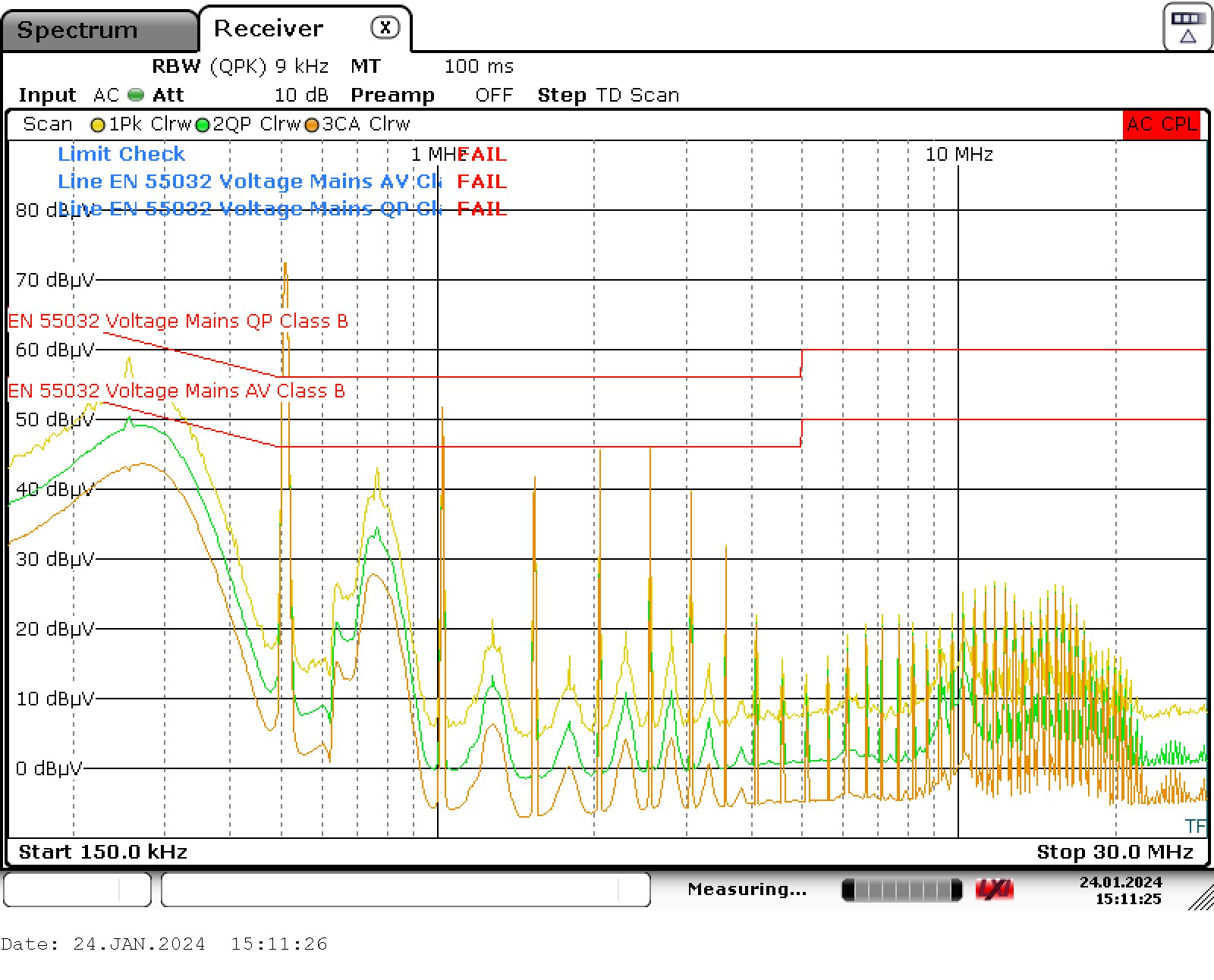

我們通過一系列傳導發射測試對仿真結果進行了測試，測試設置如圖 5-4 所示。在以下傳導 EMI 數據中，對于低于 2MHz 的頻率，與鐵氧體磁珠濾波器相比，電感器濾波器可顯著改善傳導 EMI。開關頻率為 500kHz 時，2.2uH 電感器濾波器產生的衰減量增加了 35dB。
