ZHCAEB4 August 2024 TPS543820 , TPS543A22 , TPSM843620 , TPSM843A22
4 輻射干擾的測試結果
以下數據是在采用 CISPR32 預合規設置的情況下在 CISPR 室中獲取的。這些結果未經過正式的 CISPR 認證。下表匯總了每組測試的實驗設置。相關設置的照片如圖 4-1 所示。結果表明輻射發射顯著改善，僅改變布局即可大幅降低 EMI。
表 4-1 測試條件
| IC | Vin | Vout | Iout | 開關頻率 |
|---|---|---|---|---|
| TPS543820 | 12V | 1.2V | 8A | 500kHz |
| TPSM843620 | 12V | 1.2V | 6A | 500kHz |
| TPS543A22 | 12V | 1.2V | 10A | 500kHz |
| TPSM843A22 | 12V | 1.2V | 10A | 500kHz |

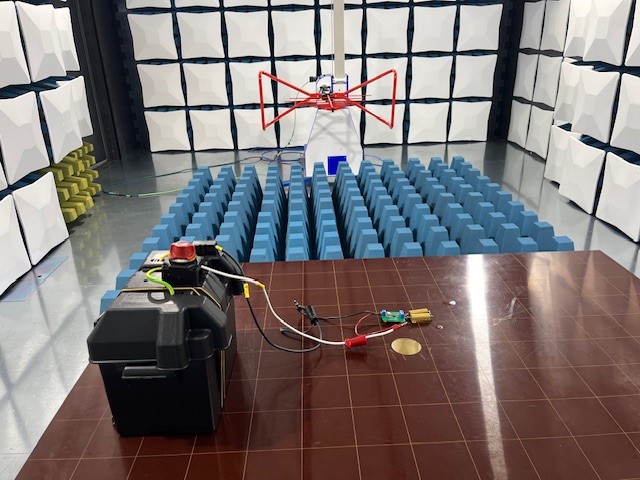

圖 4-1 輻射發射測試設置

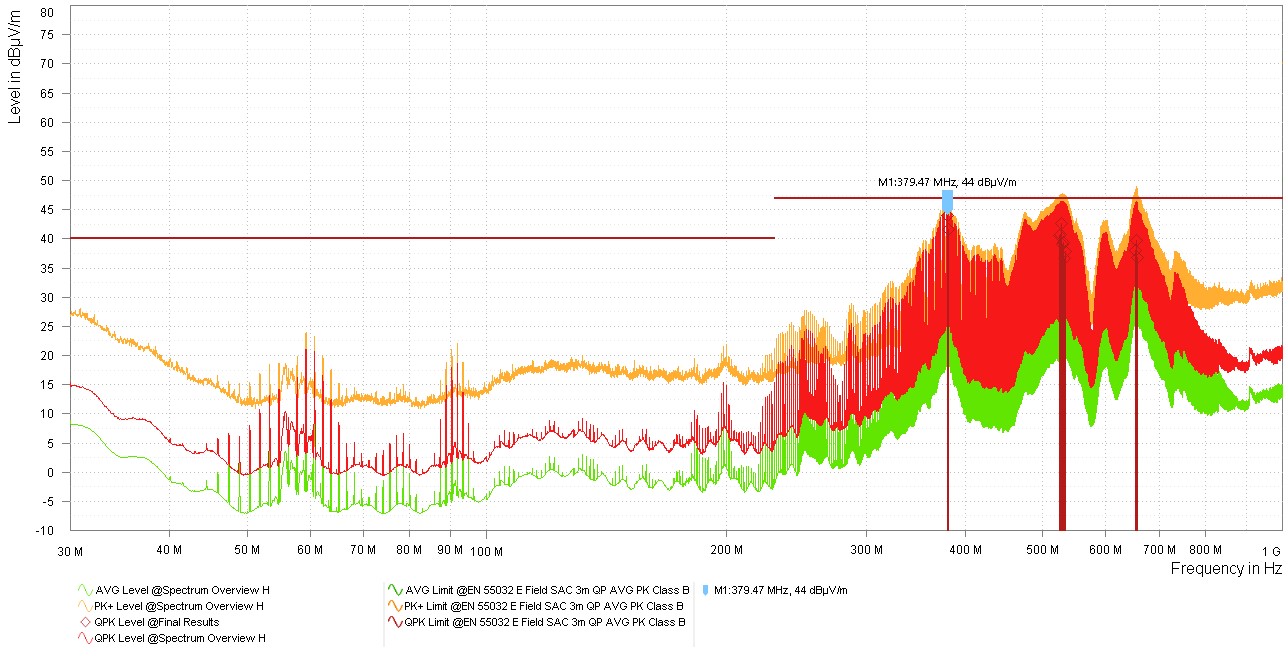

圖 4-2 TPS543620 EVM 結果

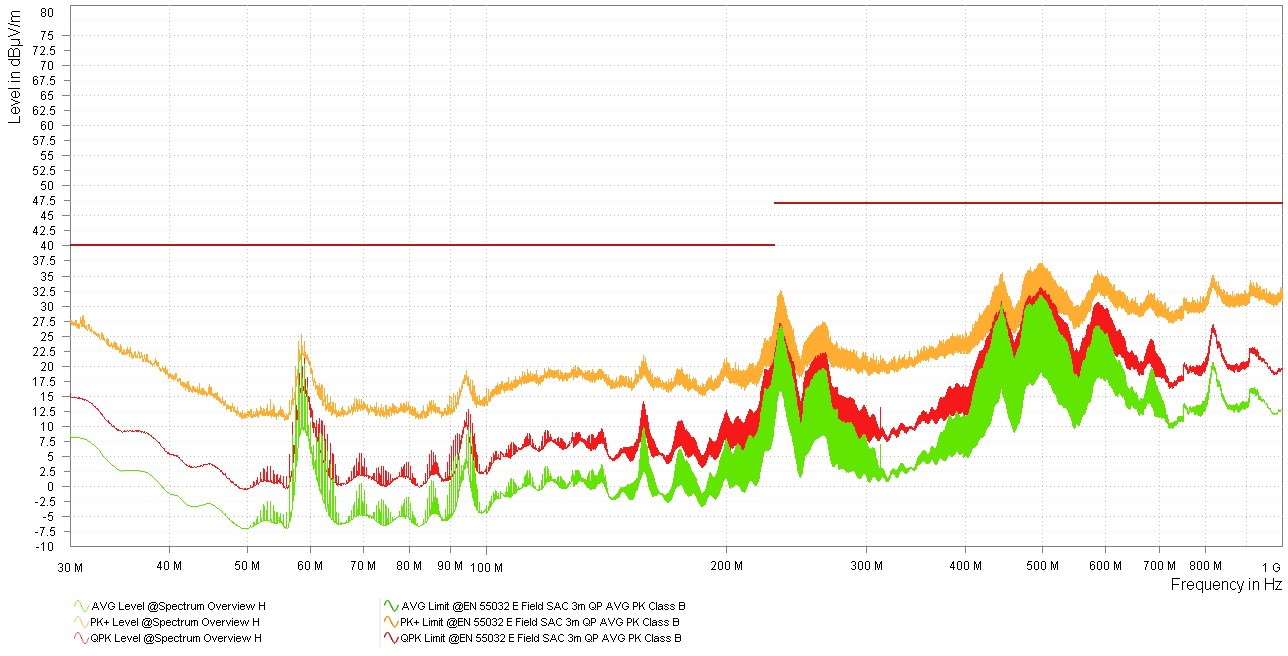

圖 4-4 TPSM843620 EVM 結果

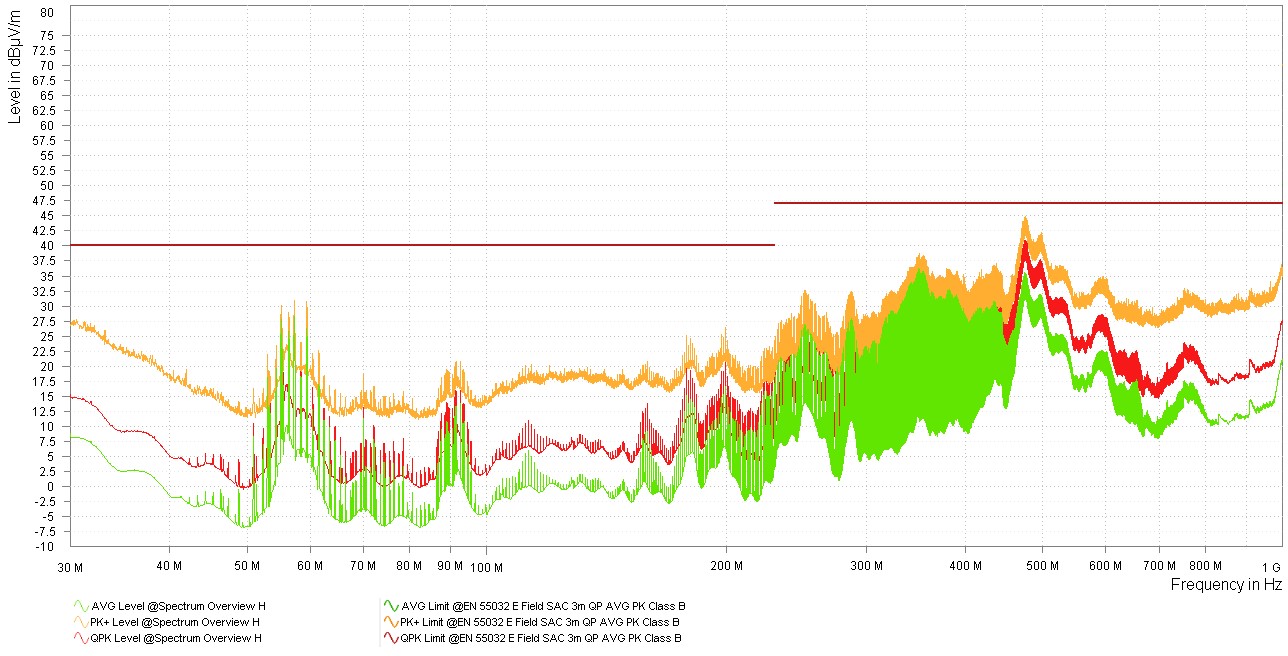

圖 4-6 TPS543B22 EVM 結果

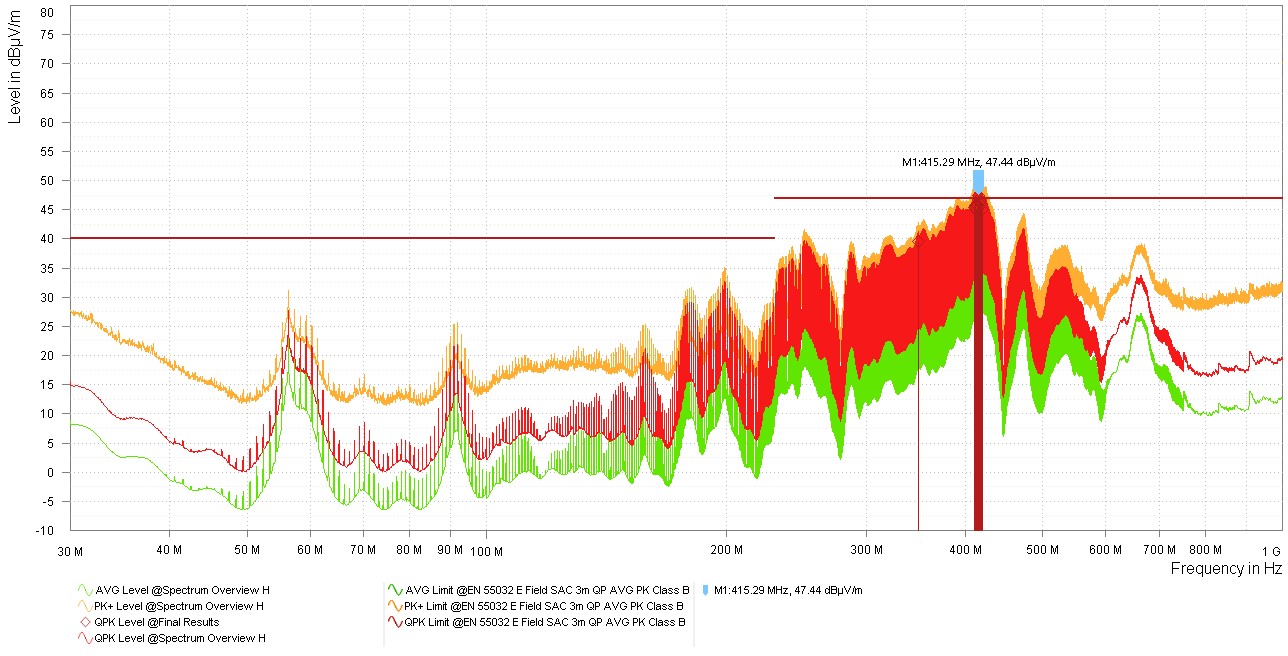

圖 4-8 TPSM843B22 EVM 結果

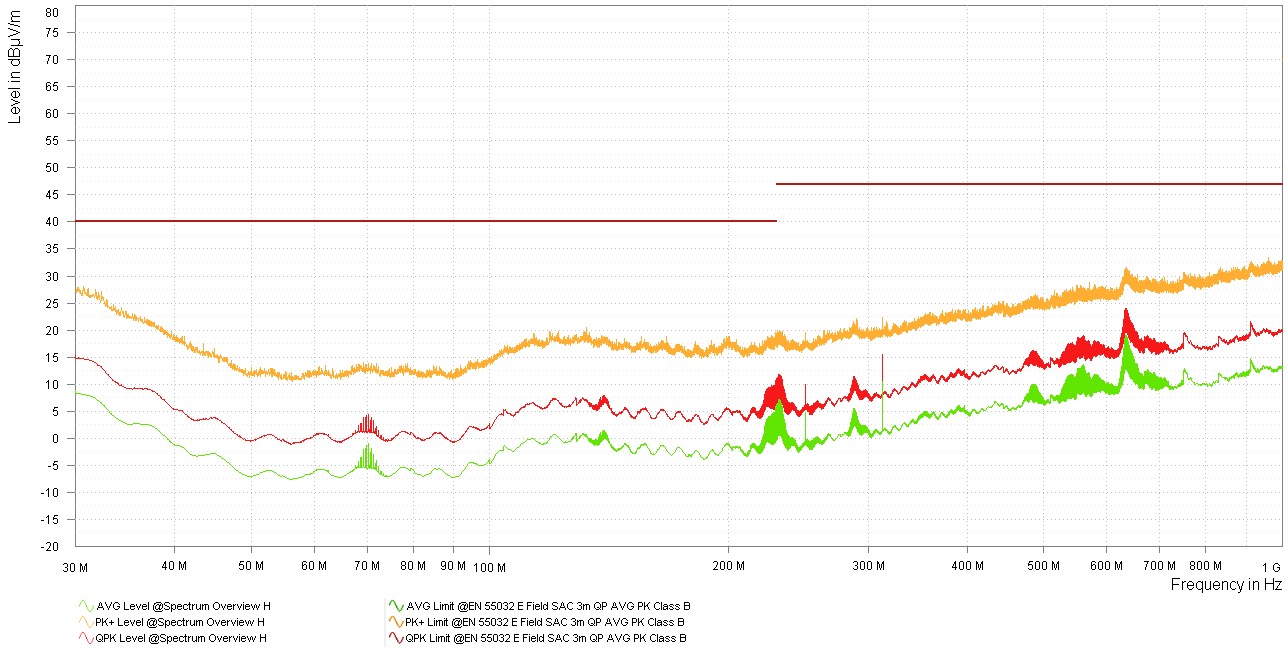

圖 4-3 TPS543820 EMI
優化型結果

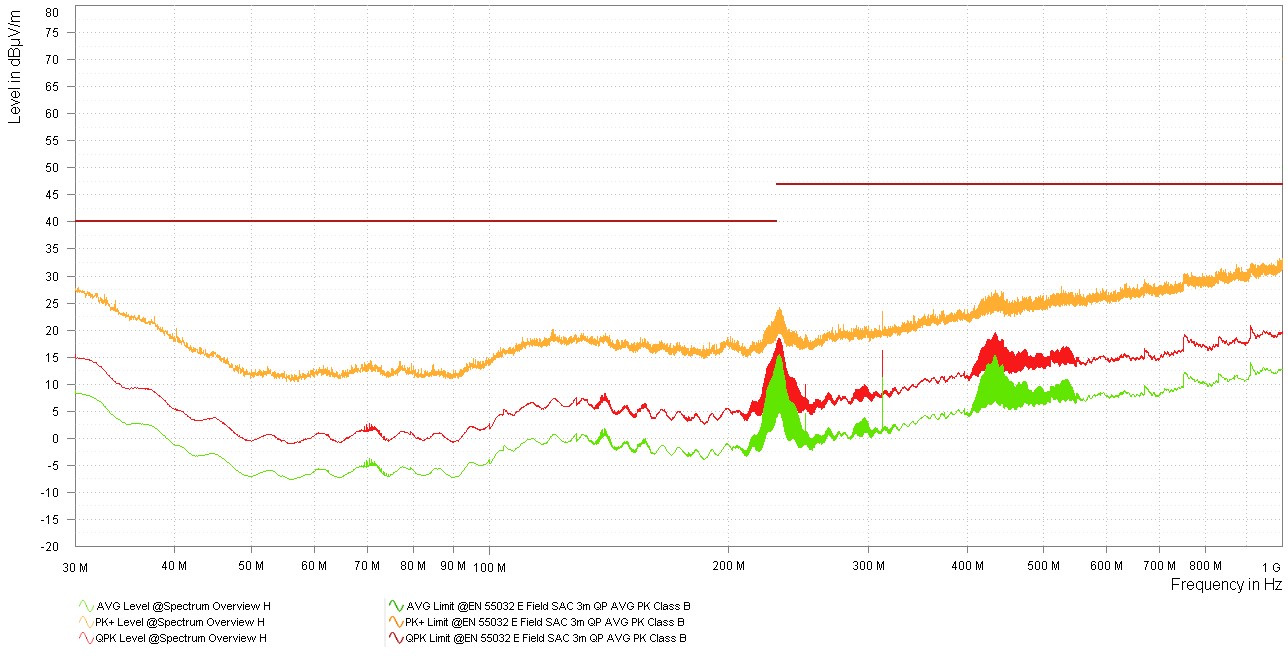

圖 4-5 TPSM843620 EMI
優化型結果

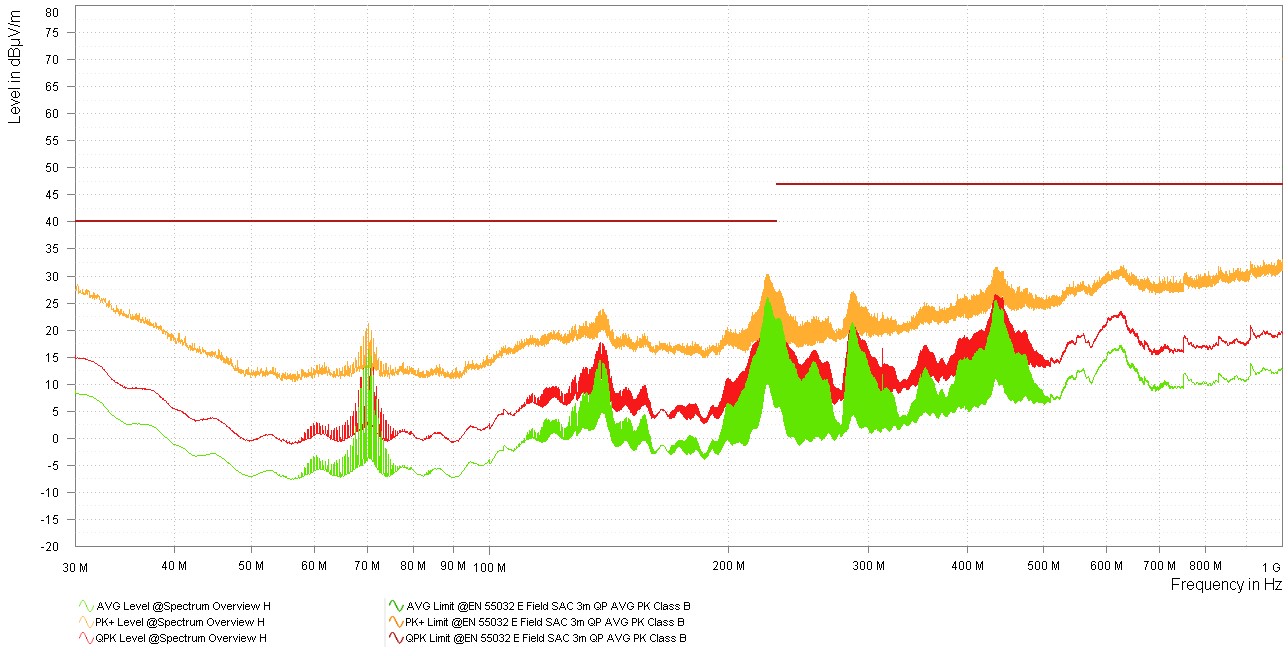

圖 4-7 TPS543A22 EMI
優化型結果

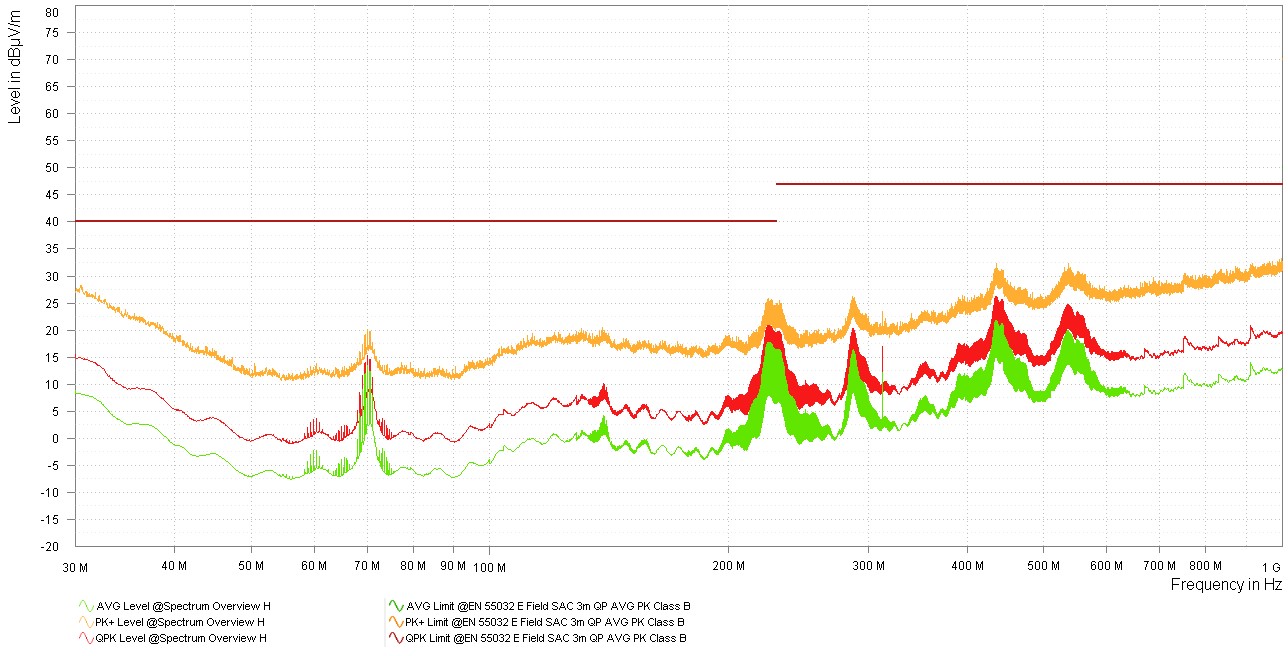

圖 4-9 TPSM843A22 EMI
優化型結果
