5 應用測量
為了驗證為 MODE 引腳設計的控制器是否能正常工作，我們使用 LM5177 降壓/升壓控制器評估模塊進行了測試。圖 5-1 至圖 5-4 中的結果顯示，使用 MODE 引腳控制時，儲能元件能夠從恒流充電平穩過渡到恒壓充電。不過，在 FPWM 和 PSM 模式之間轉換期間，由 MOSFET 開關延遲引起的微小遲滯會很明顯，從而導致充電電壓出現微小紋波。為了繞過控制器的內部低壓保護機制，我們為儲能元件提供了 5V 的初始偏置電壓。如果儲能電壓達到所需的電壓，則分壓器電路的基準電壓會增加至 1.24V，導致 TLV431 的陰極電壓從 VCC 降低至 1.8V。

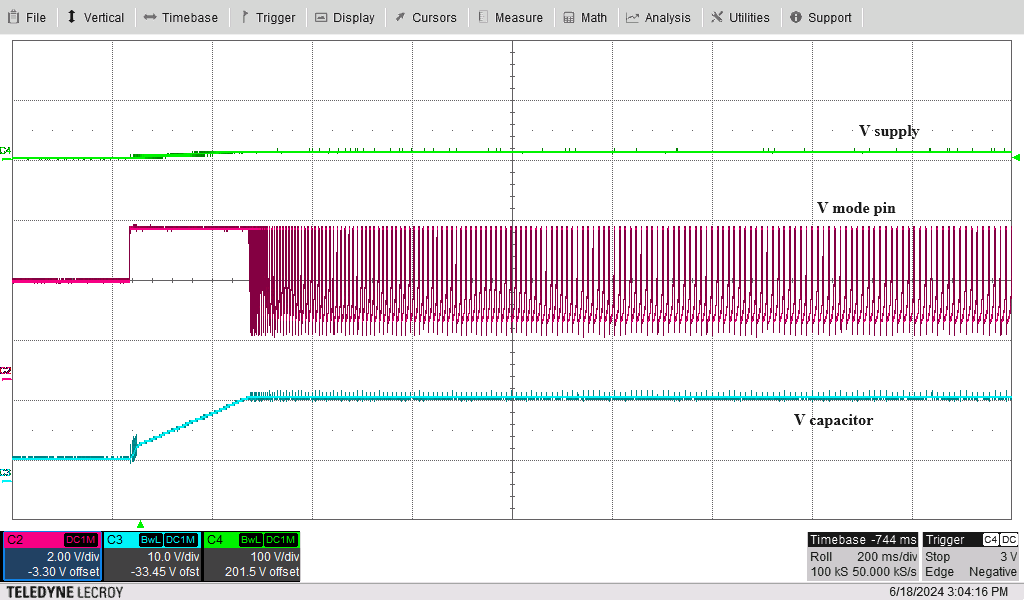

圖 5-1 恒壓充電

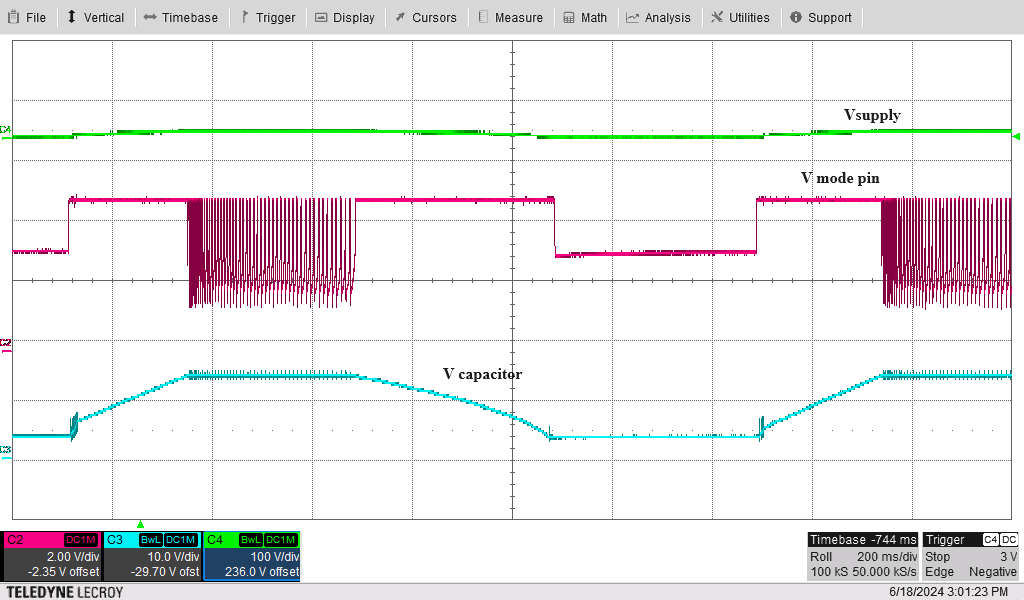

圖 5-2 恒壓充電和放電

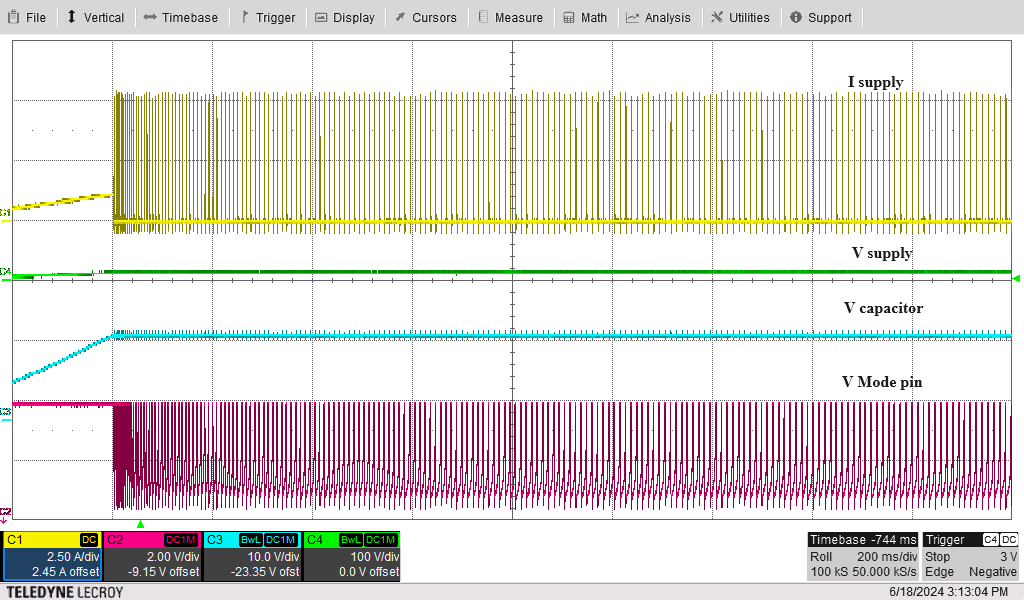

圖 5-3 通過電源電流進行恒壓充電

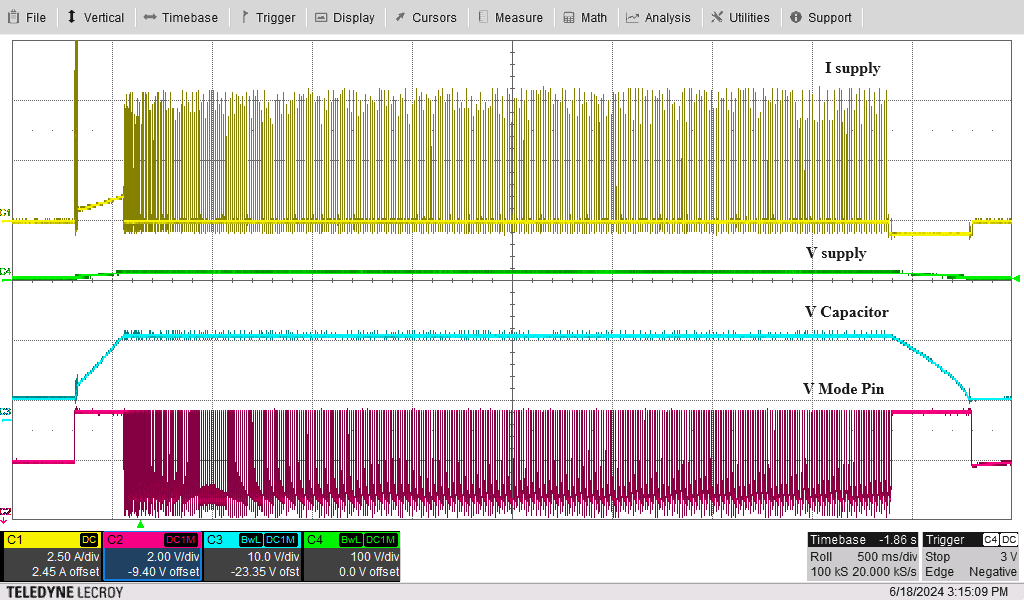

圖 5-4 通過電源電流進行恒壓充電和放電
