2 反向電流運行

LM5177 器件包含一個精確內部電壓環路誤差放大器，能夠準確地將 COMP 引腳的電壓反映在電感器的標稱峰值電流值上。此設計提供了有效的電壓調節。

圖 2-1 展示了降壓/升壓控制器的內部電壓環路，具有峰值和平均電流檢測功能。LM5177 數據表提供了詳細的規格和性能數據，幫助優化設計來提高在不同應用中的效率和性能。

圖 2-1 降壓/升壓控制器的控制環路

圖 2-2 所示為放大器電壓/電流 (V/I) 特性的內部電壓環路誤差。該圖展示了 COMP 引腳上的電壓 V_COMP 對轉換器電流的方向有何影響。兩個閾值至關重要，即 1.25V 的 V_{comp, CL+} 和 0.24V 的 V_{comp, CL-}。如果 V_COMP 超過 V_{comp, CL0} 閾值（通常為 1.25V），電流會正向流經轉換器。相反，如果 V_COMP 降至低于該閾值，轉換器電流會反向流動。

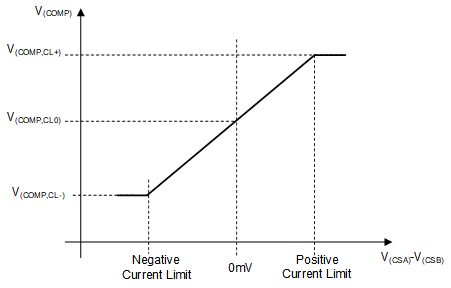

圖 2-2 峰值電流檢測電壓與 V_COMP 間關系的控制函數

此外，峰值電流檢測電阻器設置峰值電流的正負限值。該電阻器決定了轉換器任一方向的最大電流。此外，平均限流器環路在控制電流方面起著關鍵的作用。通過調整 V_COMP 值，該限流器環路可以限制正向或反向電流，從而確認電流保持在預定義的限制范圍內。了解這些 V/I 特性對于設計和優化降壓/升壓轉換器的性能至關重要。通過分析這些參數，可以調整轉換器的行為以滿足特定要求，并在各種條件下提供可靠的運行。
