4 是否有不同類型的自動遞增？

是的，有些器件只能在一組特定的寄存器內自動遞增。例如，TI I2C IO 擴展器便是如此。對于具有 2 個端口（16 位擴展）的 IO 擴展器，可在一組端口寄存器內進行自動遞增。圖 4-1 展示了使用 TCAL6416 等 16 位 IO 擴展器的這種特殊自動遞增情況的示例。如果在將寄存器設置為 0x02h（輸出端口 0 寄存器）后執行連續寫入，則會使得向寄存器寫入的數據在寄存器 0x02h（輸出端口 0 寄存器）和 0x03h（輸出端口 1 寄存器）之間交替。

圖 4-1 自動遞增 IO 擴展器

由于用戶無法一次性向所有寄存器進行寫入，因此這種類型的自動遞增功能會產生一個需要多個 I2C 事務（具有啟動/重啟和/或停止條件）的初始化序列。雖然從初始化的角度來看這是一個缺點，但這種自動遞增方法有一個優點。由于只能從一個設定端口進行寫入或讀取，因此可以在接收/輸出有用數據時獲得更好的延遲。

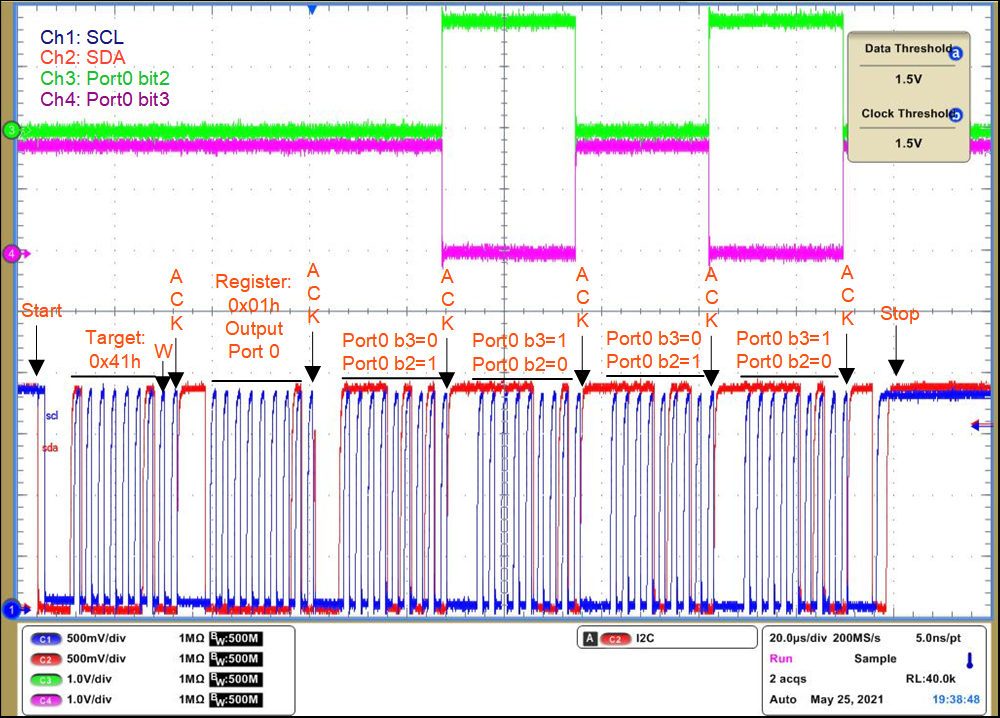

圖 4-2 所示為一個 4 位 IO 擴展器 (TCA9536) 用于切換位 2 和位 3。自動遞增功能用于在每次 ACK 后立即切換這些位。由于該器件只有一個端口，因此自動遞增功能會持續遞增到同一寄存器（輸出寄存器 0x01h）中，因此每次寫入新數據時，該器件都會在每次 ACK 時更新。這種方法降低了輸出切換的延遲，因?yàn)榘l(fā)送寄存器字節 (0x01h) 后，該器件可以自由更改輸出狀態。另一種方法是始終通過發送器件地址、寄存器以及啟動和停止條件之間的數據來向器件執行寫入操作。

圖 4-2 示波器示例寫入突發

從讀取角度來看，需輪詢 IO 擴展器輸入的應用可以使這種自動遞增變得高效，因?yàn)槠骷诜祷氐较嚓P(guān)寄存器之前不需要在所有寄存器中進行遞增。
