3 后置濾波器反饋

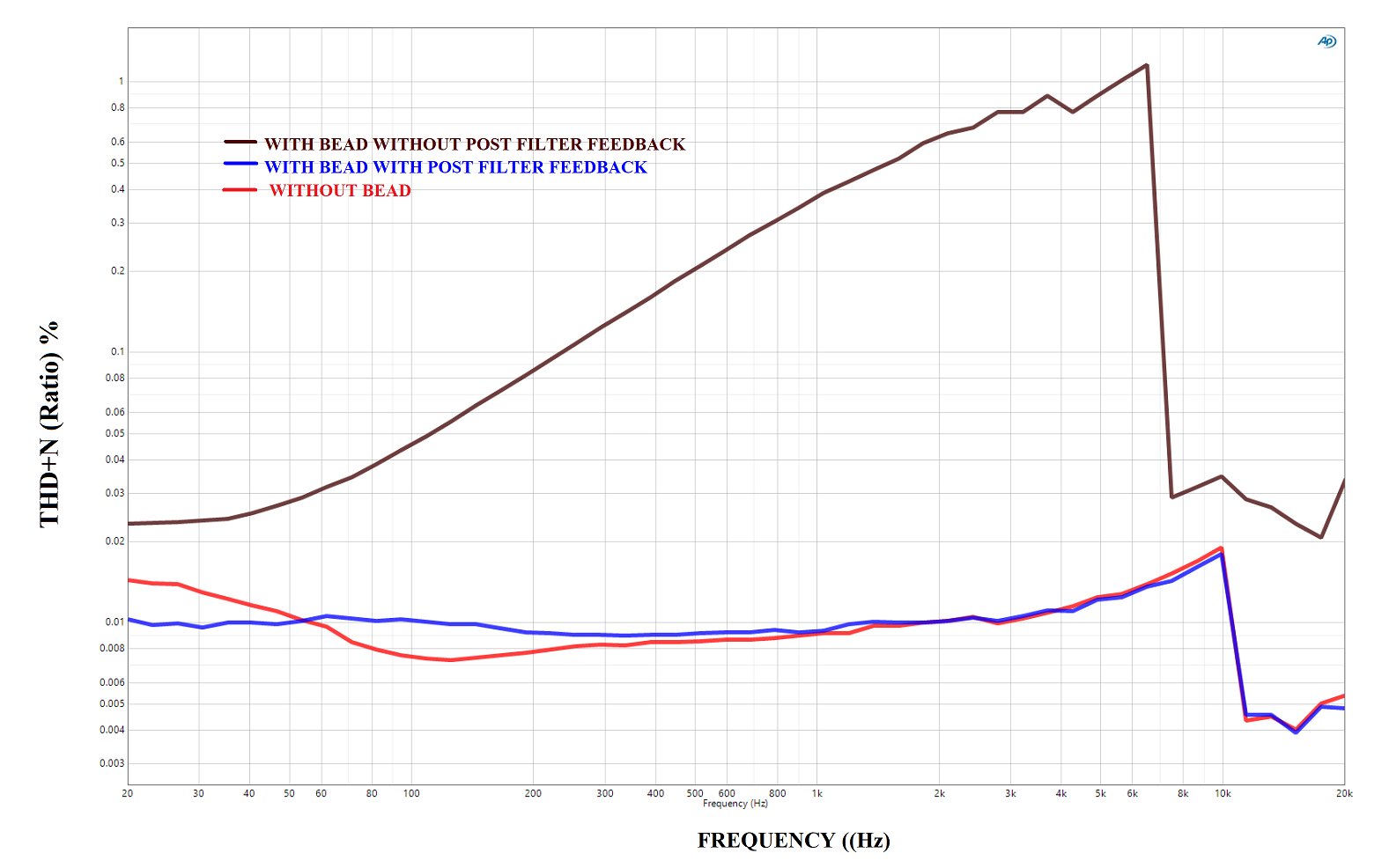

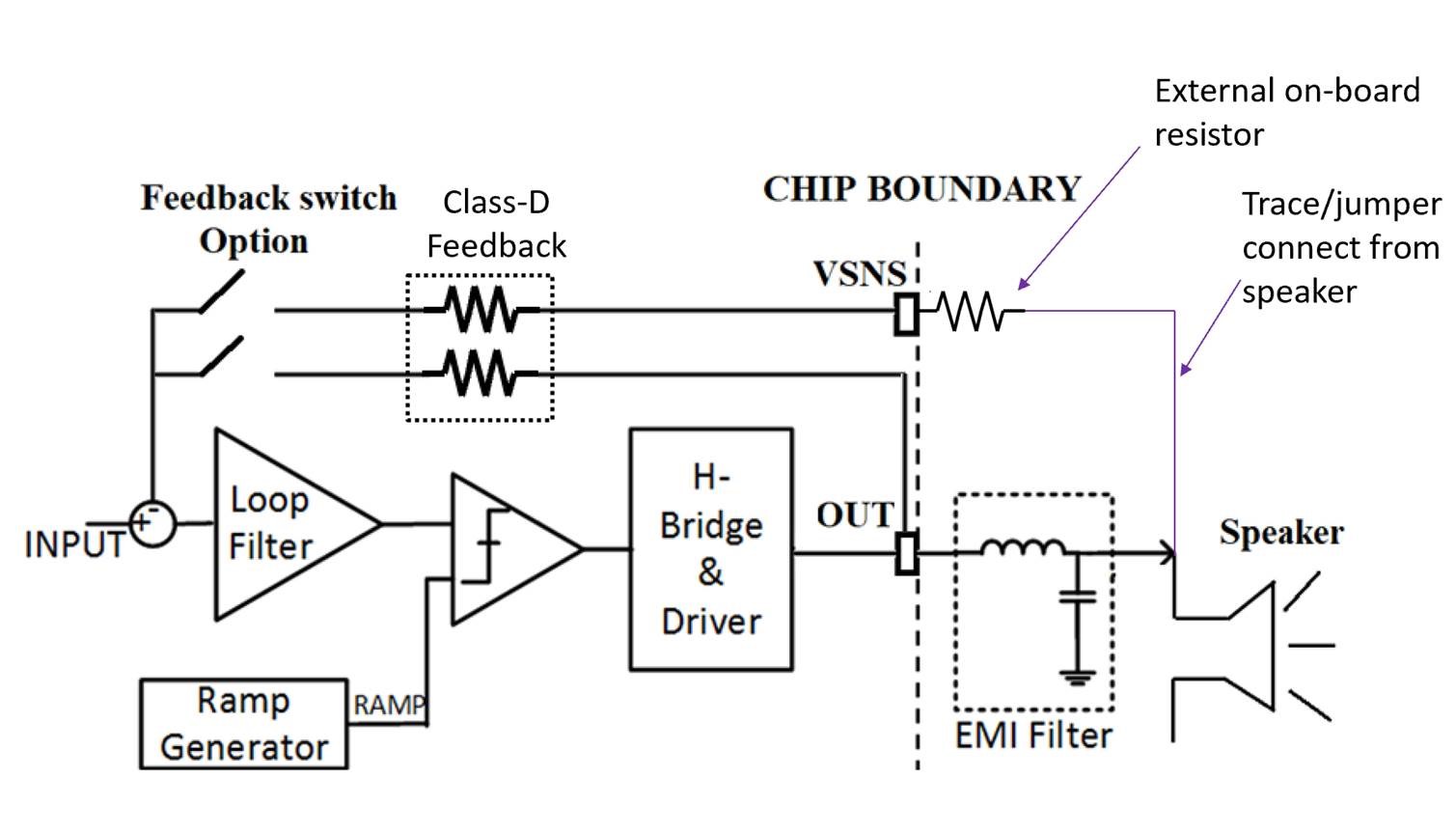

TI 的后置濾波器反饋允許用戶在 D 類環路內添加鐵氧體磁珠，如圖 3-1 所示。環路配置的這種變化可確保鐵氧體磁珠產生的誤差是在 D 類環路內產生的，并通過環路增益進行校正。這一點與 TI 的 4 階 D 類放大器 TAS 2764、2780、2781 和 TAS2783 本身的高環路增益相結合，可確保更大限度地降低由于添加鐵氧體磁珠而導致的 THD 下降，讓用戶可以使用成本更佳的鐵氧體磁珠，而無需擔心這些磁珠的不利影響。此外，由于在使用鐵氧體磁珠濾波器之后會閉合環路，因此放大器的頻率響應沒有下降，從而在音頻頻帶內提供平坦的振幅響應。圖 3-2 比較了 TAS2560 的 THD+N 與頻率間的關系，其中采用了 2506036017Y2 鐵氧體磁珠濾波器并與 100pF 并聯電容器耦合。如圖 3-2 所示，當鐵氧體磁珠像傳統 D 類放大器那樣位于 D 類環路外部時，THD 在較高頻率下會顯著降低。但采用新的 PFFB 配置后，由鐵氧體磁珠導致的性能下降會顯著降低，性能與沒有磁珠的 D 類輸出性能幾乎相同。
