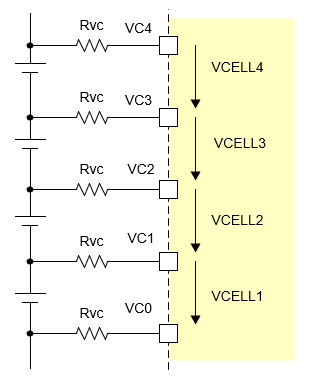

圖 2-1 闡釋了電芯電壓校準。

圖 2-1 電芯電壓校準

1. 向電芯電壓輸入端施加已知的電壓（以 mV 為單位）：
   • 在 VC1 引腳和 VSS 引腳之間施加 V_CELL1
   • 在 VC2 引腳和 VC1 引腳之間施加 V_CELL2
   • 在 VC3 引腳和 VC2 引腳之間施加 V_CELL3
   • 在 VC4 引腳和 VC3 引腳之間施加 V_CELL4
2. 如果 ManufacturerStatus()[CAL] = 0，則向 ManufacturerAccess() 發送 0x002D 以啟用 [CAL] 標志。
3. 向 ManufacturerAccess() 發送 0xF081 或 0xF082 以在 ManufacturerData() 上啟用原始電芯電壓輸出。
4. 在讀取數據之前輪詢 ManufacturerData()，直到 8 位計數器值遞增 2。
5. 從 ManufacturerData() 獲取電芯電壓的 ADC 轉換讀數：

   ManufacturerData() 的 ADC_CELL1 = BBbb

   ADC_CELL1 是否小于 0x8000？如果是，則使用 ADC_CELL1；否則 ADC_CELL1 = –(0xFFFF – BBbb + 0x0001)。

6. 取多個讀數的平均值以實現更高的精度。輪詢 ManufacturerData()，直到 ZZ 遞增以指示更新的值可用：

   ADC_CELL1 = [ADC_CELL1(reading n) + … + ADC_CELL1(reading 1)]/n

7. 對所有電芯求平均值，用所有電壓的平均值來創建單個電芯增益：

   方程式 1. $Cell Gain = \frac{V_{cell1}+V_{cell2}+V_{cell3}+V_{cell4}}{AD{C}_{cell1}+AD{C}_{cell2}+AD{C}_{cell3}+AD{C}_{cell4}}\times 2^{16}$
8. 將新的 Cell Gain 值寫入數據閃存。
9. 重新檢查電壓讀數，如果讀數不準確，則重復執行步驟 4 至 8。
10. 如果所有校準都已完成，則向 ManufacturerAccess() 發送 0x002D 以清除 [CAL] 標志。
