2.2 LED 顯示屏新興 EE 和系統概述
由于 LED 顯示屏具有出色的顯示性能，因此涌現了一些新的終端設備應用，例如用于虛擬制作的 LED 綠幕、LED 影院屏幕、LED 商用顯示屏和汽車動態柔性尾燈。
LED 顯示系統、分解圖和典型框圖分別如圖 2-5、圖 2-6 和圖 2-7 所示。在本例中，一個 4K 屏幕具有大約 30Ku 個 LED 驅動器，LED 驅動器的成本占據了超過 98% 的 BOM 成本，這還不包括 FPGA。
主要的機會在于 LED 驅動器。一個 LED 面板具有 36 個 LED 驅動器。一個 4K 屏幕具有大約 30Ku 個 LED 驅動器。

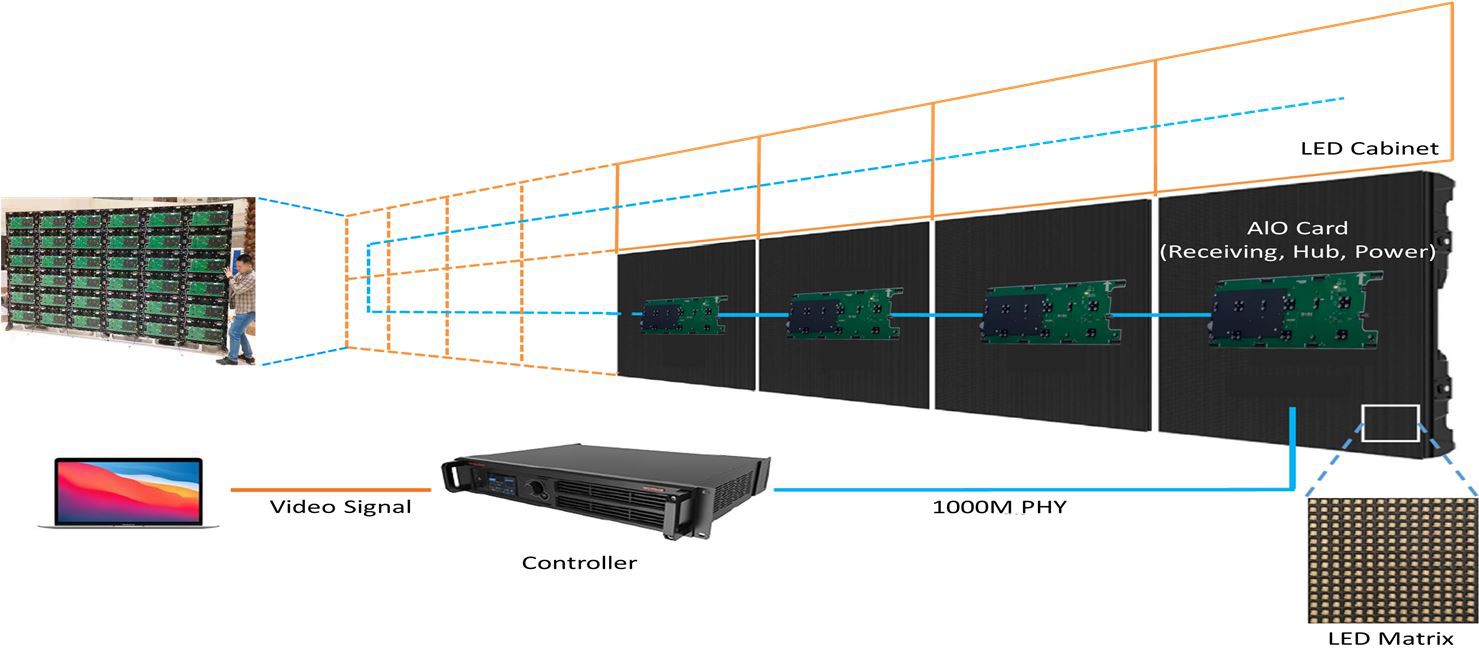

圖 2-5 LED 顯示系統
圖 2-6 LED 顯示系統中的應用
圖 2-7 LED 顯示面板方框圖A. 兩個驅動器控制 32 × 18 RGB LED 陣列
B. 一個 LED 面板使用 36 個 TLC698x
C. 一個 4K 屏幕使用 28.8Ku 個驅動器。
