1 引言

隔離式開關對于需要根據控制信號在信號鏈中接通或斷開部分電路的各種應用至關重要。使用隔離式開關的一些應用包括家居自動化、工廠自動化、車隊遠程信息處理、半導體測試板等。過去，機電繼電器在電路中用于實現隔離式開關。

顧名思義，機電繼電器利用電能引發的機械運動來建立連接或斷開連接。本質上，有限的控制電流激勵初級側的電磁線圈產生磁場，進而吸引銜鐵建立接觸。電磁線圈和觸點彼此電隔離。

機電式繼電器確實具有良好的隔離性能，但由于需要裝配線圈和銜鐵，因此往往比較笨重，而且，磁化電流大會導致耗電量高，繼電器觸點的物理運動會產生噪音，建立接觸時容易因消抖而產生顫振。由于采用機械開關元件，機電繼電器在額定負載下的使用壽命有限，大約為 10 萬個周期，而且需要根據每個應用的開關速率經常更換。

干簧繼電器在一定程度上有助于減少顫振和體積，但其使用壽命仍然有限，而且同樣存在體積大、耗電量高的問題。

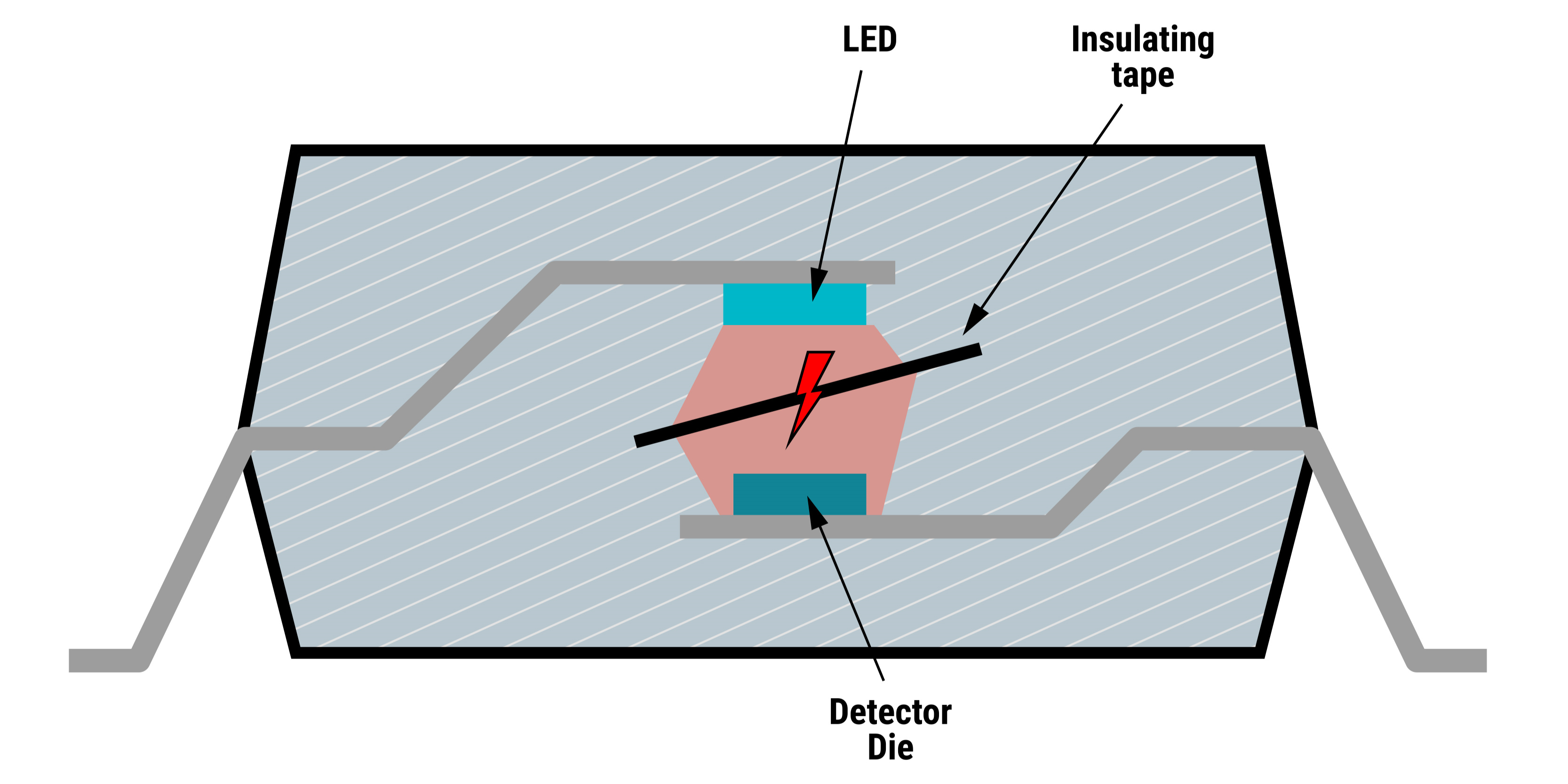

另一種實現隔離式開關的方式是使用 OptoMOS。OptoMOS 是電隔離電流控制開關。環氧樹脂（電介質）被夾在發光二極管 (LED) 和光電探測器陣列以及兩個背對背 FET 之間，如圖 1-1 中所示。控制電流用于開啟 LED，它產生的光足夠讓光電探測器陣列檢測到。然后，光電探測器陣列會產生足夠的電壓來打開開關，從而建立起接觸。
