驅動超導體線圈的輸出電壓通常在大約 0V 至 10V 的范圍內。為了獲得 0.1% 的精度，在最壞情況下，對于 5V 滿量程 ADC，ADC 的分辨率可以優于 5mV。對于整個輸入范圍為 5V 的 16 位 ADC，如果輸入電壓變化為 5mV，則輸出數據可能會變化 66。這是為了滿足 0.1% 的精度要求。這里提出了單端輸入 ADC，因?yàn)槿罘?ADC 驅動器具有直流偏置誤差。大電流容量 MOSFET 比小容量 MOSFET 的開關時間更短，因此該特定應用中的開關頻率通常低于 300KHz。然后，為該應用放置了 1MHz 采樣 ADC。

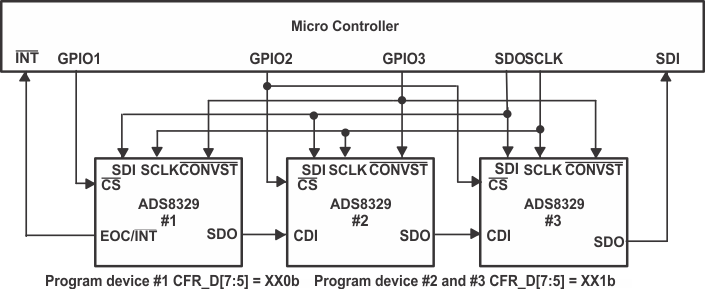

ADS8329 是一款低功耗 16 位、1MSPS 模數轉換器 (ADC)，具有單極輸入和出色的直流性能。±1dB INL 支持客戶精密監控直流輸出電壓。該器件包含一個基于電容器的 16 位 SAR ADC，具有固有的采樣保持功能并使用外部基準。這使客戶能夠使用外部精密基準并獲得更高的精度。ADS8329 的 SPI 可以用菊花鏈來實現，以節省 SPI。請參閱圖 3-3。因此，TMS320F28384D 的 4 個 SPI 旨在驅動 6 個 ADS8329。

由于最大輸出電壓為 10V 并且超過 ADC 整個輸入范圍，因此需要采用電阻分壓器的電勢。然后必須插入緩沖器來驅動 ADC。OPA182 是一款具有零漂移的超高精密放大器：0.003μV/°C 和超低失調電壓：4μV（最大值）。這有助于控制器精密監控輸出電壓。高輸出電流也設計用于直接驅動 ADC 并降低成本。
