當無法在節點之間接收數據包或流中出現位錯誤時，可以使用稱為環回的集成調試工具來縮小問題根源范圍。環回允許 PHY 傳輸接收的數據并隔離數據路徑的不同部分，以了解問題解決的位置。在兩個節點之間的連接中，問題可能出在 PHY1 的 MAC 接口、PHY2 的 MAC 接口或 PHY 之間的 MDI 連接上。環回可以找出問題出在這三個中的哪一個。

DP83TC812 PHY 上存在兩種不同類型的環回：MAC 側（數字環回）和電纜側（反向環回）。這些可一起用于檢查數據路徑的每個段。大多數 MAC 具有數據包生成和檢查功能。MAC 可發送、環回和接收數據包，并將其與原始值進行比較。如果未接收到數據包或在某個段與數據路徑隔離時發生數據包錯誤，我們知道它是出問題的段。下面的顯示了隔離此類問題所需的兩個測試。

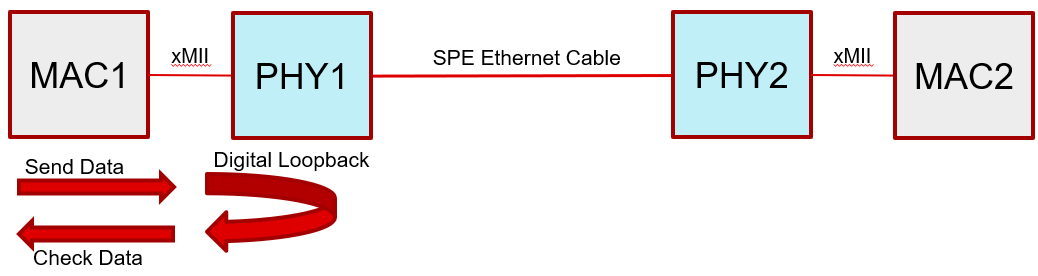

首先，在 PHY 1 上啟用 MAC 側環回（數字環回）（通過寫入 0x16 = 0x0104）。然后，由 MAC1 生成和檢查數據包。如果存在錯誤，則問題出在 MAC1 和 PHY1 之間的 xMII 接口上。如果沒有，則問題在其他地方。

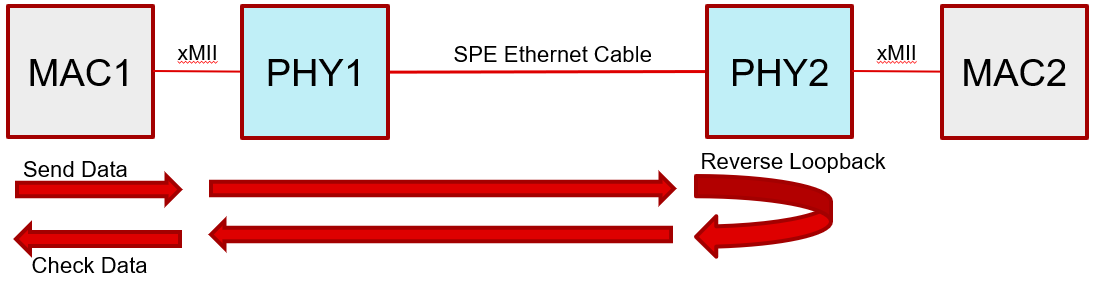

接下來，在 PHY2 上啟用電纜側環回（通過寫入 0x16 = 0x0110），并再次由 MAC1 生成和檢查數據包。如果問題仍然存在，但不是在上一步中出現的，則問題出在兩個 PHY 之間的 MDI 接口上。如果仍然不存在數據包錯誤，則問題肯定出在 PHY2 和 MAC2 之間的 xMII 接口上。

既然我們知道問題所在，就可以在該位置進行有針對性的調查。有關 MDI 的問題，請參閱節 4.7。有關 xMII 的問題，請參閱節 4.11。
