MAC 接口通信故障的常見原因是未正確設置所需的 MAC 接口模式。例如，如果啟用了 SGMII 模式但 PCB 旨在用于 RGMII 通信，則鏈路可以接通，但 ping 命令會失敗。請參閱 DP83TC812 原理圖檢查清單的 Strap 配置工具，以確認選擇了正確的 MAC 接口模式。也可以通過寫入寄存器 0x600[3]、0x608[9]、0x648[6] 來選擇 MAC 模式。

簡化千兆位媒體獨立接口（RGMII）

用于 RGMII 協議的信號如下所示：

圖 4-9 RGMII 信令

RGMII 協議具有一定的時序限制，必須滿足這些限制才能正確接收數據。下面的表 4-9 中顯示了這些時序限制。即，必須在接收器的輸入端保持至少 1ns 的建立時間和 1ns 的保持時間。為了滿足此要求，必須在時鐘和數據信號之間引入一定量的偏斜。這種偏斜可能由 MAC 或 PHY 引入，也可能作為 PCB 布線長度的一部分。DP83TC812 具有兩種模式：對齊模式和移位模式，適用于 RX 和 TX 信號。這些模式可通過自動加載 (bootstrap) 選擇，或在寄存器 0x602 中進行調整。注意，如果在 PHY TX 信號上啟用移位模式，則 MAC 發送數據時不會出現偏斜。同樣，如果在 PHY RX 信號上選擇對齊模式，則必須將 MAC 設置為 RX 移位模式。表 4-8 顯示了正確的 MAC 和 PHY RGMII 延遲配置。

在 RGMII RX 移位模式下，PHY 將 RX_CLK 移至 RX_Data 信號之前大約 3ns。

當使用 PHY 的 TX 移位模式時，PHY 希望 TX_CLK 和 TX_Data 信號在其引腳處對齊，并且數據在內部移位。

下面的參考波形顯示了啟用移位或對齊模式對 RX_D0 信號的影響。

圖 4-10 RGMII 對齊模式下的 RX_CLK 和 RX_D0 時序

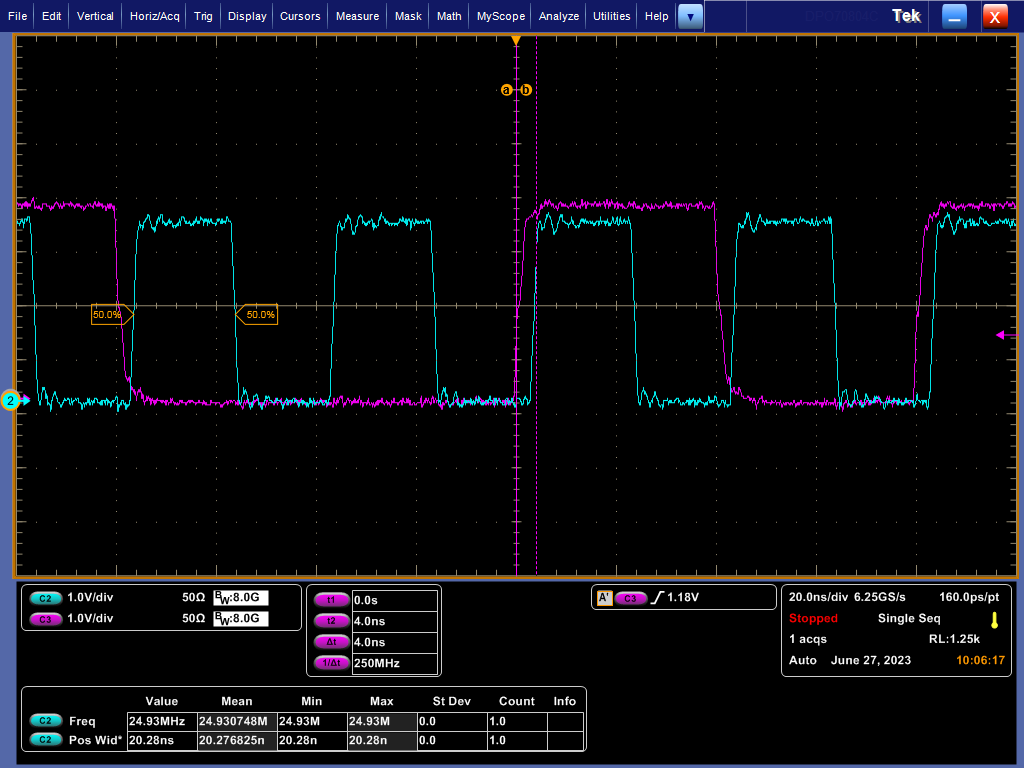

圖 4-11 RGMII RX 移位模式下的 RX_CLK 和 RX_D0 時序

簡化媒體獨立接口 (RMII)

使用 RMII 模式時，存在兩個獨立的配置：RMII 主模式和 RMII 從模式。在 RMII 主模式下，PHY 在其 XI 引腳上獲得一個 25MHz 輸入時鐘，并在其 RX_D3 引腳（引腳 23）上輸出一個 50MHz 時鐘信號，以發送至 MAC。在 RMII 從模式下，PHY 在 XI 引腳上接收來自 MAC 或外部振蕩器的 50MHz 時鐘信號。必須通過自動加載 (bootstrap) 選擇正確的 RMII 模式（這不能通過寄存器寫入來更改），以便 PHY 需要正確的參考時鐘（25Mhz 或 50Mhz）。請參閱 DP83TC812 原理圖檢查清單 strap 配置工具，確保選擇正確的 RMII 模式。接下來，探測 PHY 的 CLKOUT 引腳，如果使用 RMII 主模式，則確保出現 25MHz 信號，如果使用 RMII 從模式，則出現 50MHz 信號。

用于 RMII 協議的信號如下所示。

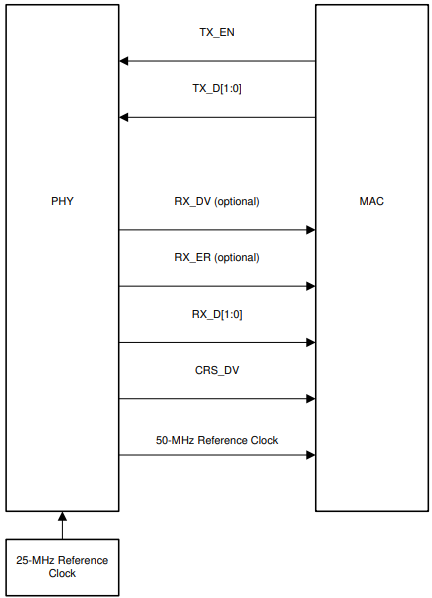

圖 4-12 RMII 主信令

圖 4-13 RMII 從信令
