ZHCADN3B April 2019 – May 2024 TLV320ADC3140 , TLV320ADC5140 , TLV320ADC6140
3.1 采樣率為 8 kHz
8kHz 采樣率僅支持線性相位（默認）抽取濾波器響應。支持的處理塊包括雙二階濾波器、數字混頻器和通道加法器。8kHz 采樣率不支持 AGC 或 DRE 塊。雙二階濾波器、通道加法器和數字混頻器塊在其各自的輸入通道上均受支持（表 2-7）。

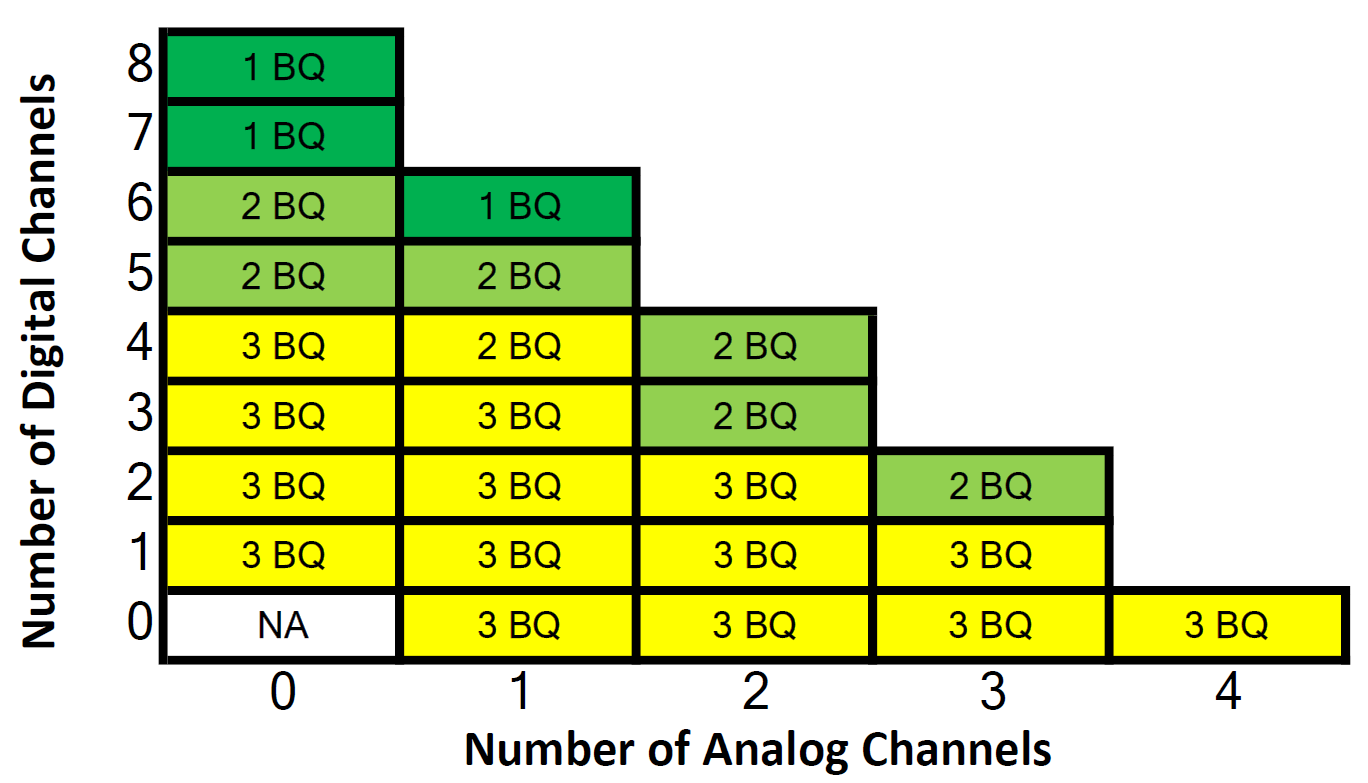

圖 3-1 顯示了 8kHz 采樣率可以支持的模擬通道和數字通道組合。例如，我們可以看出，對于兩個模擬通道（第三列），最多可以支持兩個數字通道，而對于一個模擬通道，只能支持兩個數字通道。單元格條目指示該通道組合可用的雙二階濾波器數量。例如，對于兩個模擬麥克風和兩個數字麥克風的組合，每個通道可以支持三個雙二階濾波器。
圖 3-1 8kHz 至 48kHz 范圍內的采樣率支持的通道組合
