1 引言

TLV320ADCx140/PCMx140-Q1 是四通道音頻模數轉換器系列，包括一個高度靈活的信號鏈和可編程數字處理塊，因此適用于各種應用。數據表提供了對所有器件特性的概述。圖 1-1 顯示了信號處理鏈。該器件可以支持 4 個模擬麥克風通道、8 個數字 PDM 麥克風通道或模擬和數字麥克風通道的組合。圖 1-1 中顯示的抽取濾波器、數字加法器和混頻器塊以及雙二階濾波器具有高度可配置性，因此適用于不同的應用場景。此外，該器件還支持模擬麥克風通道上的自動增益控制器 (AGC) 塊和動態范圍增強器 (DRE) 塊。這些數字特征都共享相同的固定處理資源。因此，啟用的通道數量、每個通道的性質（模擬或數字）以及采樣率決定了處理塊和濾波器的配置可能性。

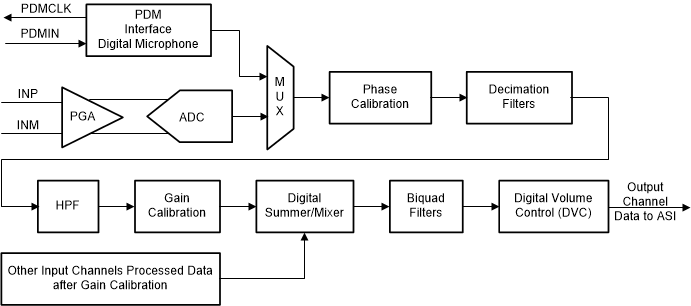

圖 1-1 TLV320ADCx140/PCMx140-Q1 通道信號鏈處理流程圖

TLV320ADCx140/PCMx140-Q1 器件系列支持兩組采樣率。一組采樣率范圍為 8kHz 至 768kHz，涵蓋 48kHz 的 9 個約數和倍數。另一組采樣率范圍為 7.35kHz 至 705.6kHz，涵蓋 44.1kHz 的約數和倍數。本應用手冊僅涉及 48kHz 采樣率組，但相應的內容適用于 44.1kHz 采樣率組。例如，8kHz 采樣率支持的功能也受到 7.35kHz 采樣率的支持。

下一節將介紹處理塊、配置選項和支持它們的輸入通道以及支持的采樣率。后續部分將介紹不同的采樣率支持的通道組合，以及給定通道組合支持的處理塊。
