RGMII

表 2-10 中總結了 RGMII 信號。

為了使 MAC 能夠從 PHY 發送和接收正確的數據，必須選擇正確的 RGMII 模式，使得 PHY 和 MAC 不會同時處于 Tx 和 Rx 側的對齊模式或移位模式。表 2-11 列出了正確的 RGMII 延遲配置。

參考下面的波形來驗證 RGMII 模式下的預期 MAC 數據和時鐘信號。該表顯示了從器件特定數據表獲取的顯示在波形中的規格。

對于 RGMII Rx 移位模式，請確認 RX_CLK 移位 3.5ns；對于 RGMII TX 時鐘移位，請確認 TX_CLK 移位 3.5ns。

RMII

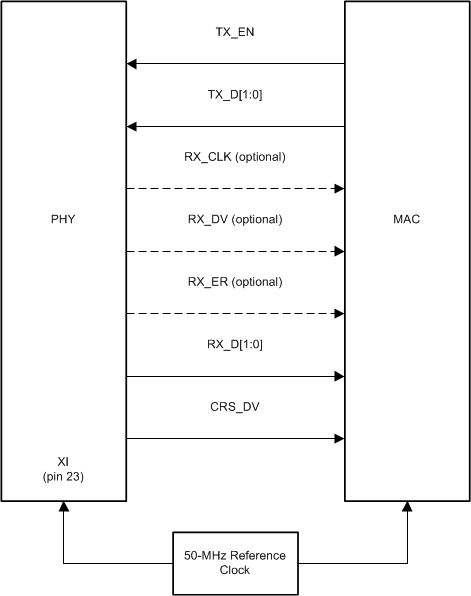

包含了簡化媒體獨立接口 (RMII) 協會提供的 RMII 規范中指定的 RMII。該接口旨在為第 22 條中指定的 IEEE 802.3u MII 提供一種引腳數更少的替代方案。從架構上講，RMII 規范在 MII 的任一側提供了一個額外的調節層，但在沒有 MII 的情況下可實現。 提供兩種類型的 RMII 操作：RMII 從器件和 RMII 主器件。在 RMII 從工作模式下， 由連接到 XI 引腳的 50MHz CMOS 電平振蕩器供電，并且與 MAC 共用同一個時鐘。在 RMII 主工作模式下， 由連接到 XI 引腳的 25MHz CMOS 電平振蕩器或連接在 XI 和 XO 引腳上的 25MHz 晶體供電。以三個 GPIO 中的任何一個為基準的 50MHz 輸出時鐘連接到 MAC。

RMII 規范具有以下特性：

• 支持 100BASE-FX、100BASE-TX 和 10BASE-Te。
• 從 MAC 到 PHY（或來自外部源）的單個時鐘基準
• 提供獨立的 2 位寬發送和接收數據路徑
• 使用與 MII 接口相同的 CMOS 信號電平

在此模式下，針對發送和接收路徑使用內部 50MHz 參考時鐘，每個時鐘周期的數據傳輸為 2 位。

表 2-14 中總結了 RMII 信號。

有關簡化媒體獨立接口的更多信息，請參閱“DP83822 低功耗耐用型 10/100Mbps 以太網物理層收發器”數據表 的簡化媒體獨立接口 (RMII) 部分。

MII

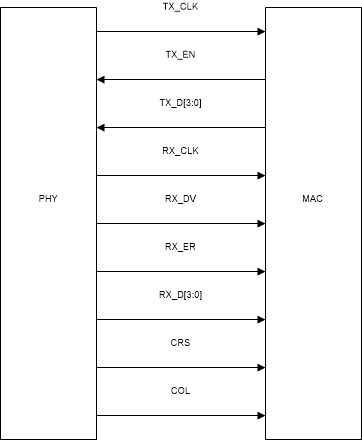

媒體獨立接口是同步 4 位寬半字節數據接口，可將 PHY 連接到 MAC。MII 完全符合 IEEE 802.3-2002 第 22 條。

表 2-15 中總結了 MII 信號。

此外，MII 接口還包括載波偵聽信號 (CRS) 以及沖突檢測信號 (COL)。CRS 信號置位以指示數據的接收或發送。COL 信號置位可指示在半雙工模式中，當發送和接收操作同時發生時會發生沖突。
