ZHCADI6 December 2023 TPSM63610
1 USB Type-C 規范
對于大多數 USB 應用而言，USB 端口用于為個人電子設備充電。隨著對更高處理能力需求的增加，需要在高效且散熱性能出色的設計中實現更高的功率。為了順應 USB 應用最大功率不斷提高的趨勢，系統終端設備必須設計為滿足新指定的 USB Type-C 1.2 (15W) 和 USB PD 3.0 (100W) 電源規范（詳見表 1-1 和圖 1-1 中的說明）。
表 1-1 USB 規范以及最大電壓、電流和功率
| 規格 | 最大電壓 | 最大電流 | 最大功率 |
|---|---|---|---|
| USB 2.0 | 5V | 500mA | 2.5W |
| USB 3.0 和 USB 3.1 | 5V | 900 mA | 4.5W |
| USB BC 1.2 | 5V | 1.5A | 7.5W |
| USB Type-C 1.2 | 5V | 3A | 15W |
| USB PD 3.0 | 20V | 5A | 100W |

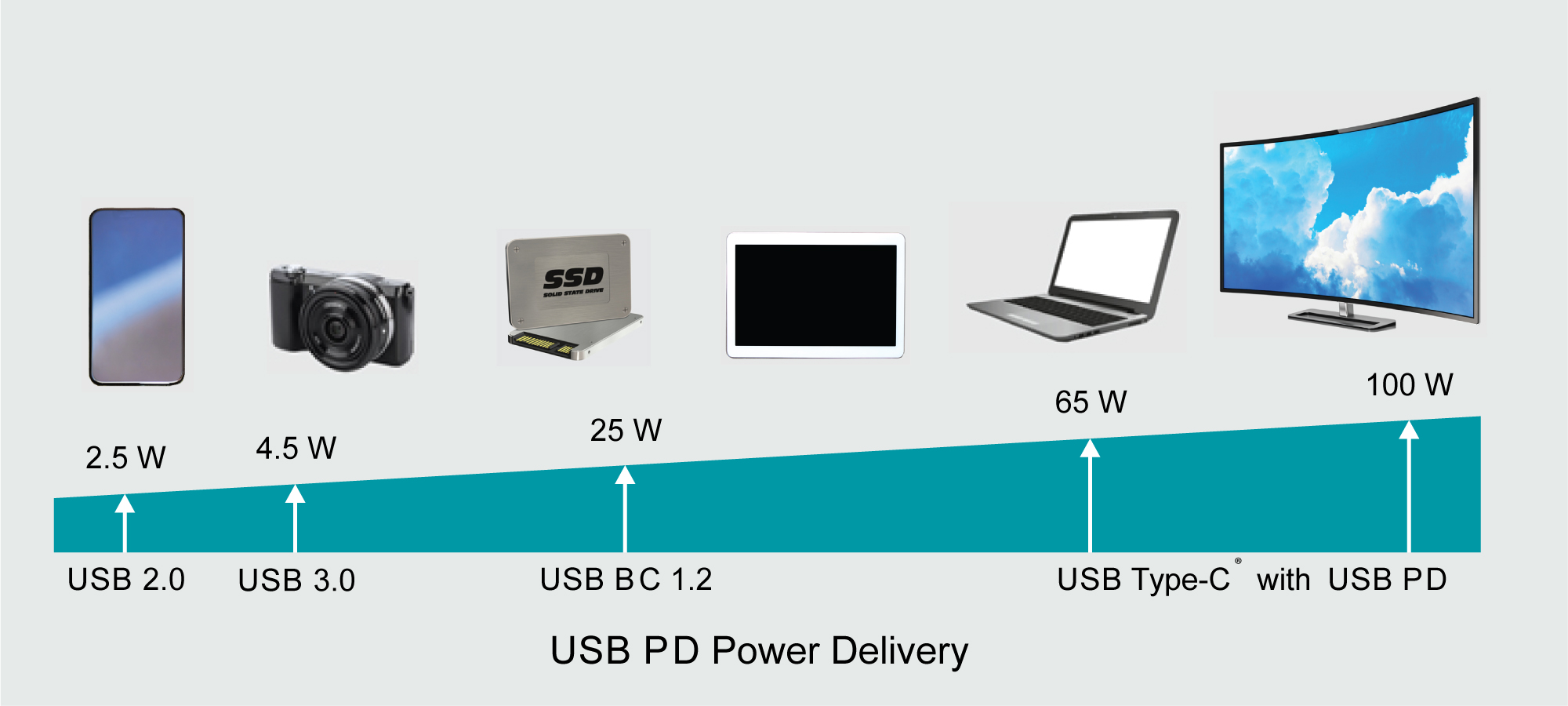

圖 1-1 USB 拉電流電源需求的進展USB Type-C 應用隨后進一步劃分為不同的電源和數據角色，如圖 1-2 所示。本應用手冊重點介紹了一種無數據/純拉電流 USB Type-C 終端設備，其使用的是高效開關直流/直流電源模塊作為中間降壓設計，用于實現經過良好穩壓的輸出電壓軌。

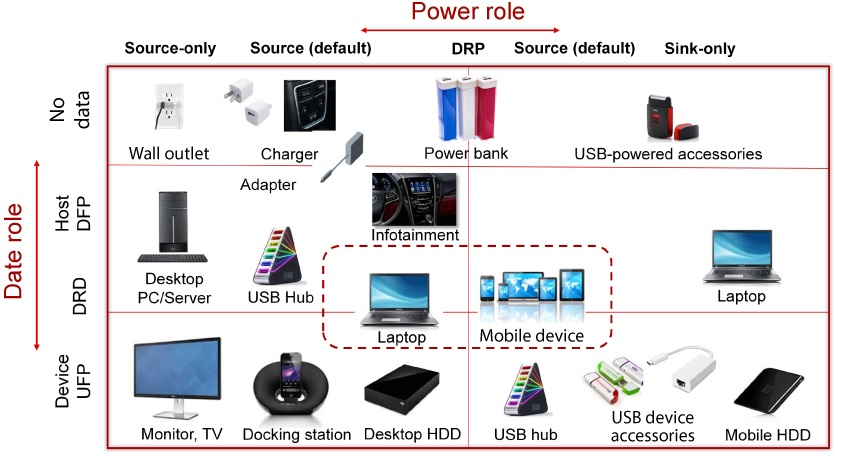

圖 1-2 USB Type-C 應用示例
