4.3.1 可變負載下的雙相工作模式
為驗證 EVM 在并聯運行和負載共享下的熱穩定性，在不同 LM5177 轉換器拓?fù)湎箩槍?duì)正常和極端負載條件拍攝了 EVM 的熱圖像（圖 4-11 至圖 4-18）。LM5177 的最高工作溫度為 120 攝氏度。結果表明，由于峰值電流限制器，升壓模式下的最大負載電流能力被限制為 12A，并且與降壓和降壓/升壓模式相比，在極端負載 (12A) 條件下具有較高的溫度。

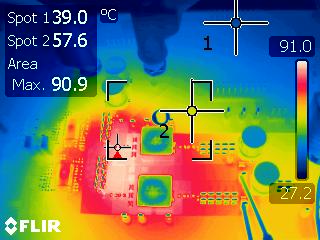

圖 4-11 升壓區域中的熱條件（VIN=8V 且負載電流為 8A）

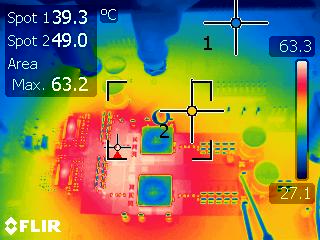

圖 4-13 升壓區域中的熱條件（VIN=10V 且負載電流為 8A）

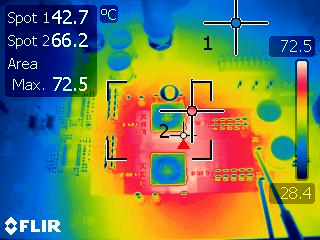

圖 4-15 降壓/升壓區域中的熱條件（VIN=16V 且負載電流為 8A）

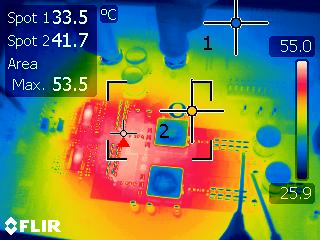

圖 4-17 降壓區域中的熱條件（VIN=24V 且負載電流為 8A）

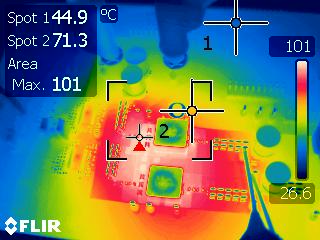

圖 4-12 升壓區域中的熱條件（VIN=8V 且負載電流為 12A）

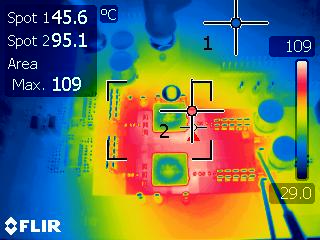

圖 4-14 升壓區域中的熱條件（VIN=10V 且負載電流為 14A）

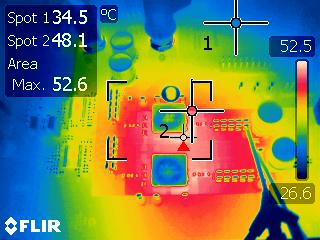

圖 4-16 降壓/升壓區域中的熱條件（VIN=16V 且負載電流為 18A）
圖 4-18 降壓區域中的熱條件（VIN=24V 且負載電流為 18A）
