4.2 電感器電流
圖 4-3 至圖 4-10 顯示了 2A 和 10A 負載電流下不同轉換器拓撲的電感器電流。所有圖中顯示的電感器電流驗證了兩個并聯相位之間具有準確的負載共享和 180 度的相移。通過示波器圖可以看到，電感器峰值電流具有小誤差。此誤差是所選電感器值的微小變化引起的。相位 1 和相位 2 測得的電感值分別為 3.631μH 和 3.654μH。因此，建議并聯運行使用具有相似容差的相同電感器值。此外，在所有輸入電壓條件下，并聯運行的輸出電壓中未出現明顯的紋波。因此，這證實了 LM5177 轉換器并聯運行的輸出電壓穩壓質量。

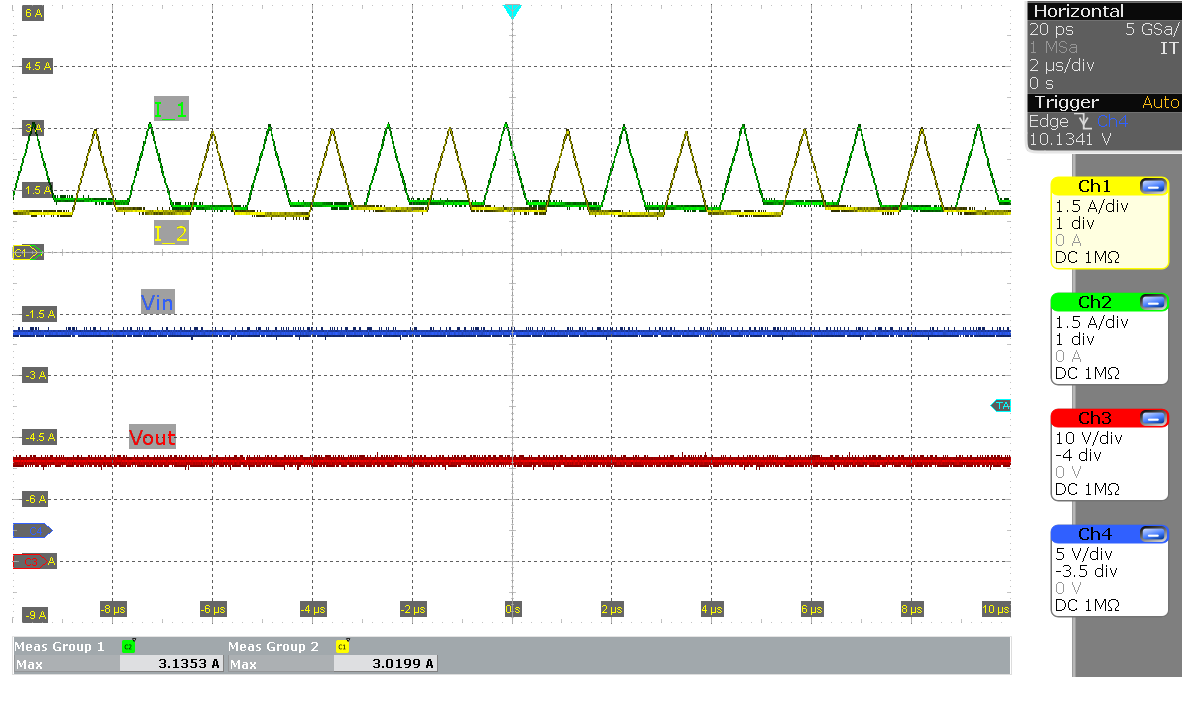

圖 4-3 升壓區域中的電感器電流（VIN=8V 且負載電流為 2A）

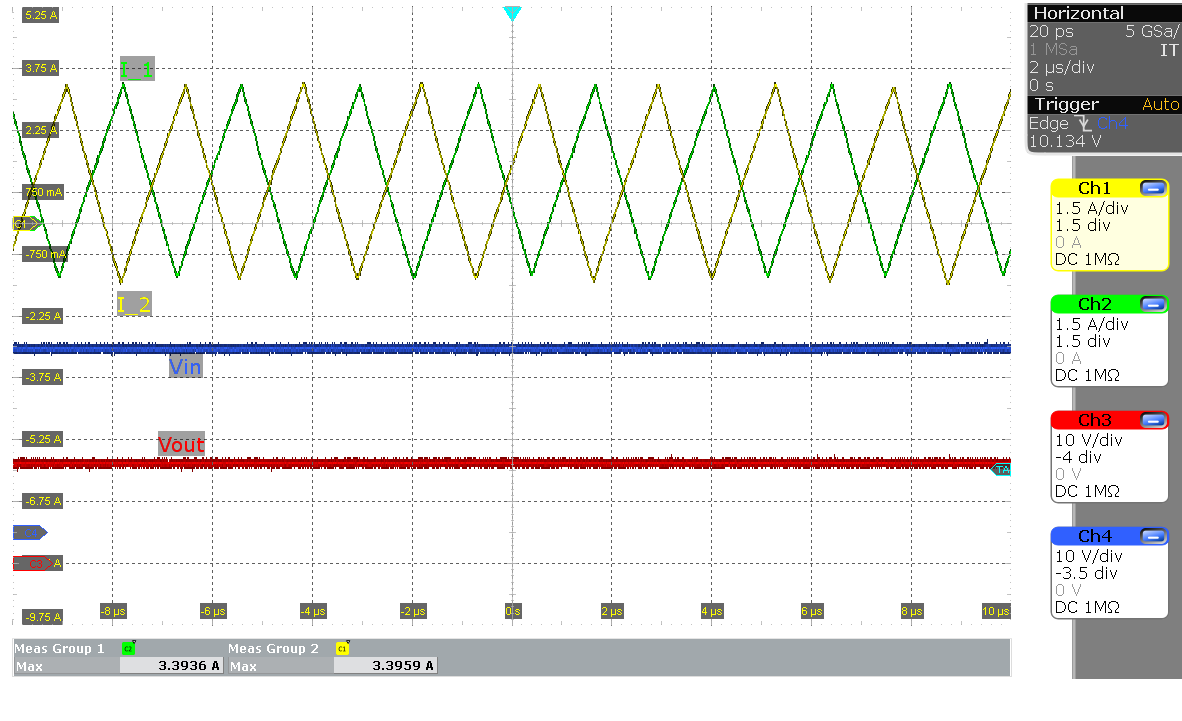

圖 4-5 升壓區域中的電感器電流（VIN=10V 且負載電流為 2A）

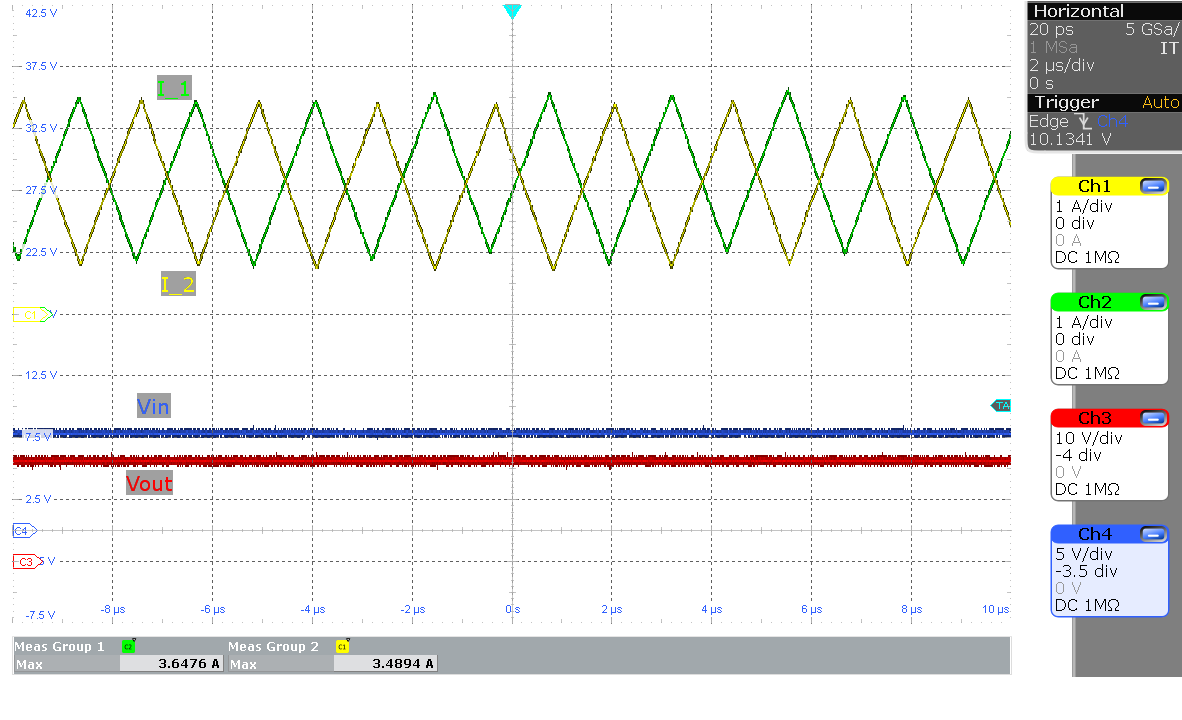

圖 4-7 降壓/升壓區域中的電感器電流（VIN=16V 且負載電流為 2A）
圖 4-9 降壓區域中的電感器電流（VIN=30V 且負載電流為 2A）

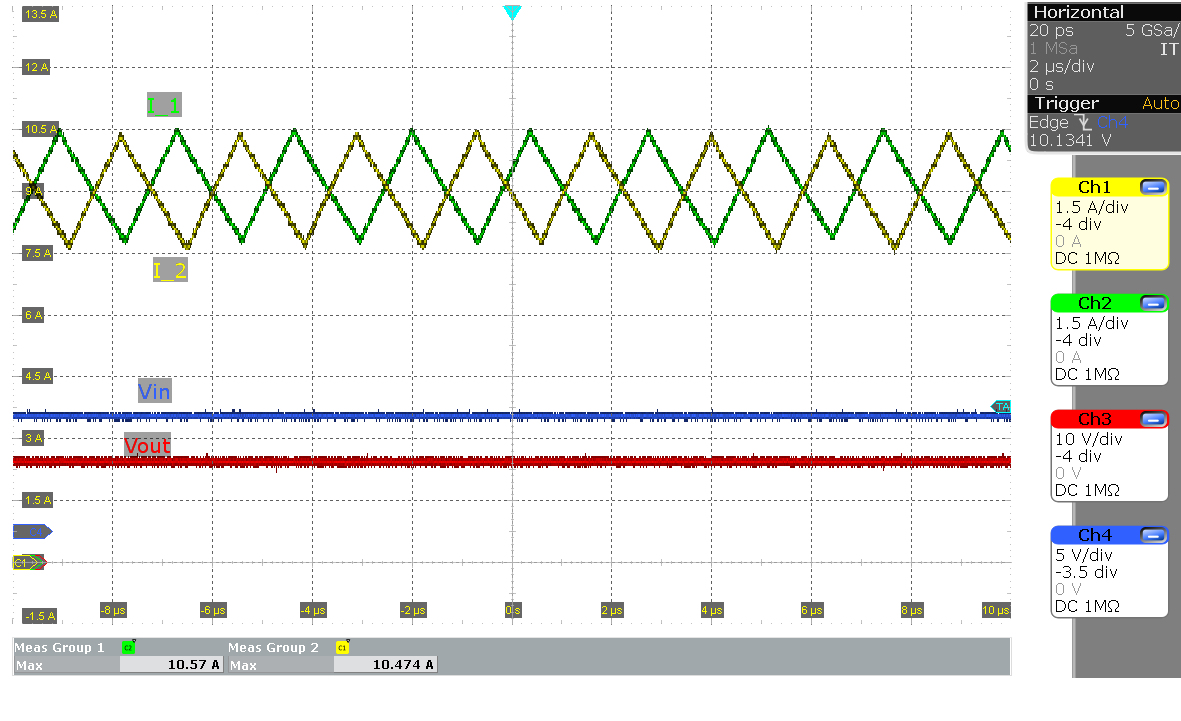

圖 4-4 升壓區域中的電感器電流（VIN=8V 且負載電流為 10A）

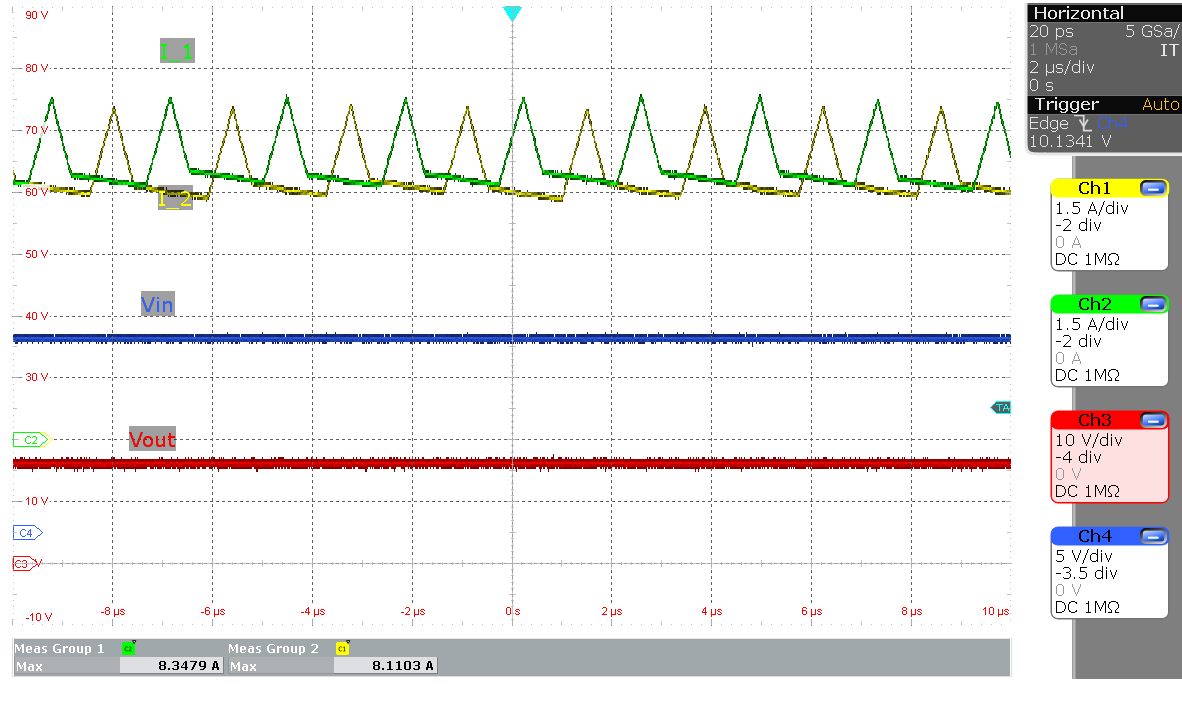

圖 4-6 升壓區域中的電感器電流（VIN=10V 且負載電流為 10A）

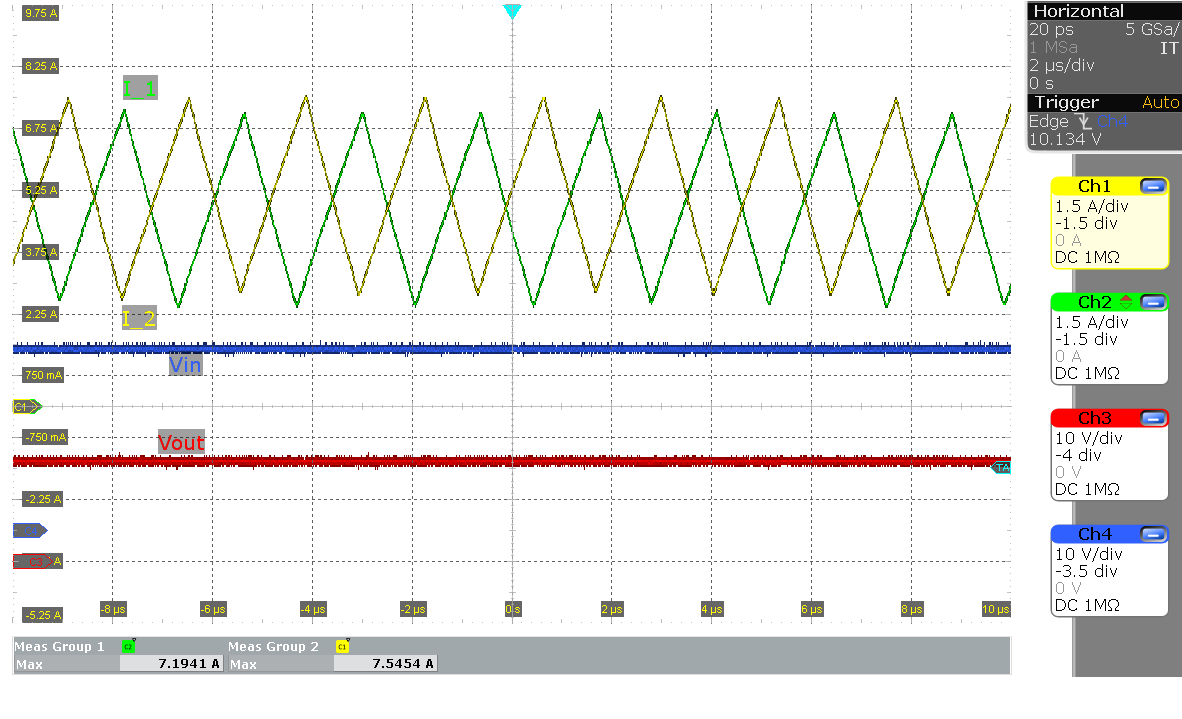

圖 4-8 降壓/升壓區域中的電感器電流（VIN=16V 且負載電流為 10A）

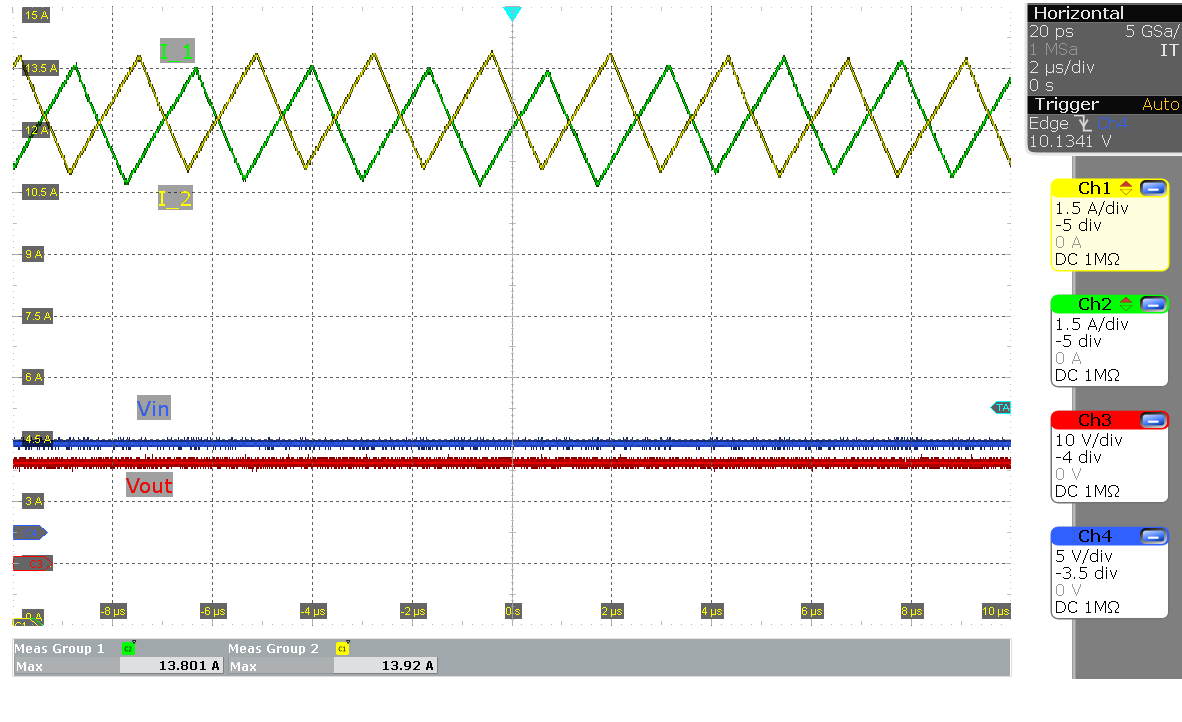

圖 4-10 降壓區域中的電感器電流（VIN=30V 且負載電流為 10A）
