1 簡介

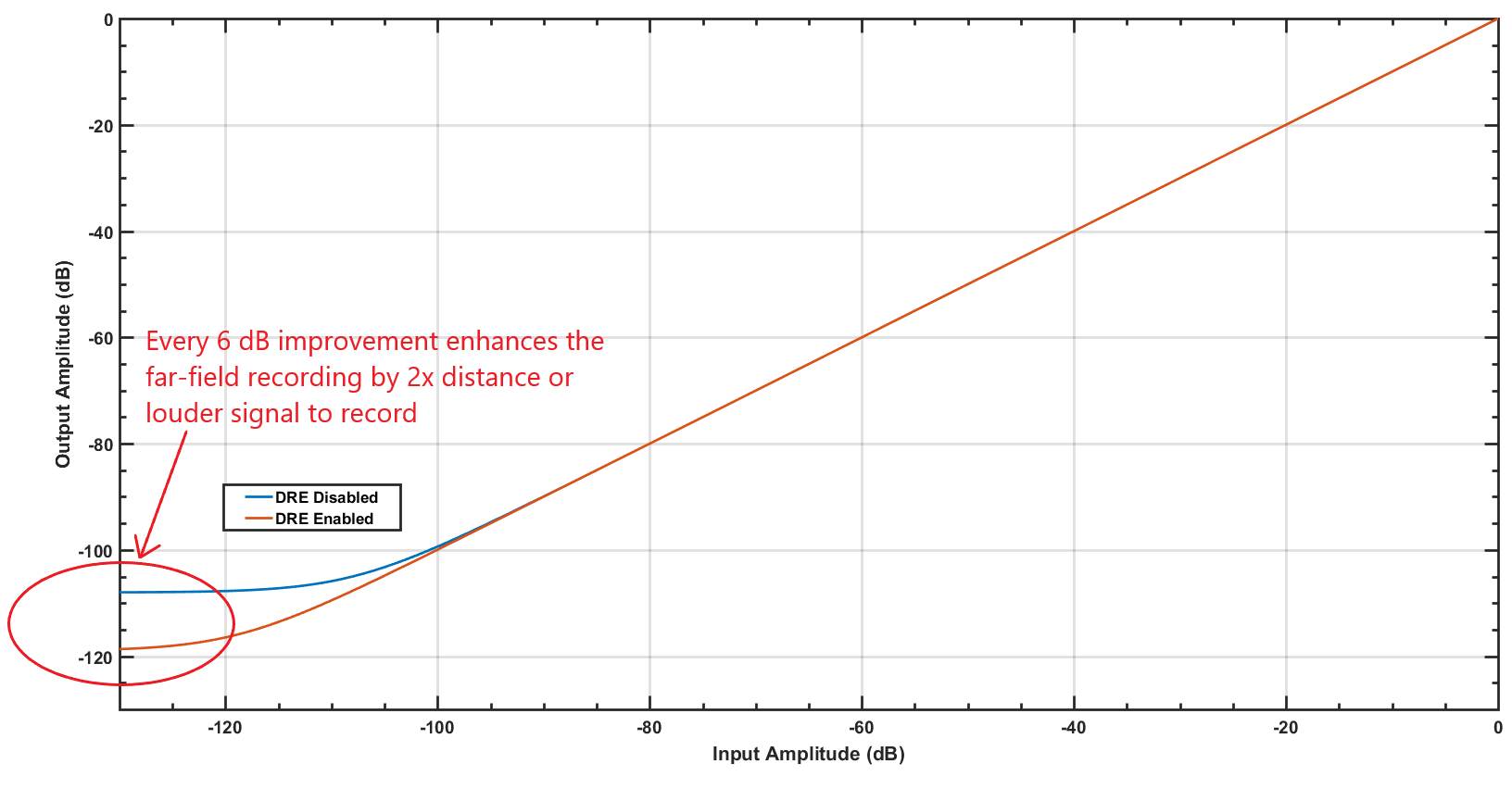

TI 音頻 ADC 產品系列中的 TLV320ADC5140、TLV320ADC6140、PCM5140-Q1 和 PCM6140-Q1 器件采用稱為動態范圍增強器 (DRE) 的算法，該算法可通過提高低信號電平下 ADC 通道的動態范圍來提高遠場錄音性能。DRE 是一種數字輔助算法，可動態調整前端可編程增益放大器 (PGA)，以提高低電平信號的信噪比，同時防止高電平信號使 PGA 和 ADC 飽和。遠場錄音性能也可以通過使用高 PGA 增益得到提高，但可能會降低近場錄音性能，因為高輸入電平的動態變化與高固定增益 PGA 相結合會使 PGA 和 ADC 飽和。DRE 提供了在不降低近場錄音性能的情況下提高遠場錄音性能的功能。圖 1-1 顯示了 DRE 對通道性能的改進。在使用 DRE 的情況下，ADC 通道性能不受 ADC 本底噪聲的限制，即使對于低于 ADC 本底噪聲的信號也能提高錄音性能。動態范圍每提高 6dB，遠場錄音距離就會增加兩倍。

TLV320ADC5140、TLV320ADC6140、PCM5140-Q1 和 PCM6140-Q1 器件的所有 ADC 通道均支持 DRE。本應用手冊介紹了 DRE 的運行情況、可調參數以及使用 DRE 所需的器件配置。
