4.1 典型性能
圖 7-17 至圖 4-13 顯示了圖 3-3 設計的實驗測試結果。除非另有說明，否則以下條件適用：VIN = 24V，VO = -12V，IO = 0.4A，TA = 25°C。
圖 4-1 效率與負載電流間的關系 (Vout=-5V)
圖 4-3 線性調整率 Vout=-5V
圖 4-5 負載調整率 Vout=-5V
圖 4-7 空載條件下的輸出電壓紋波

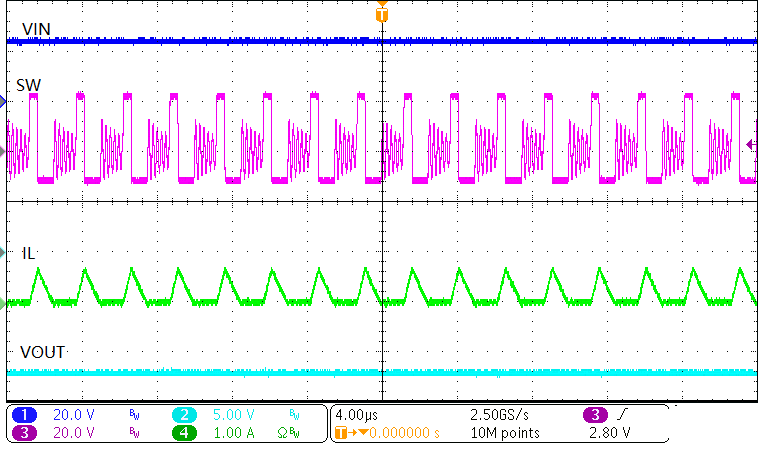

圖 4-9 輕負載 100mA 時的穩態

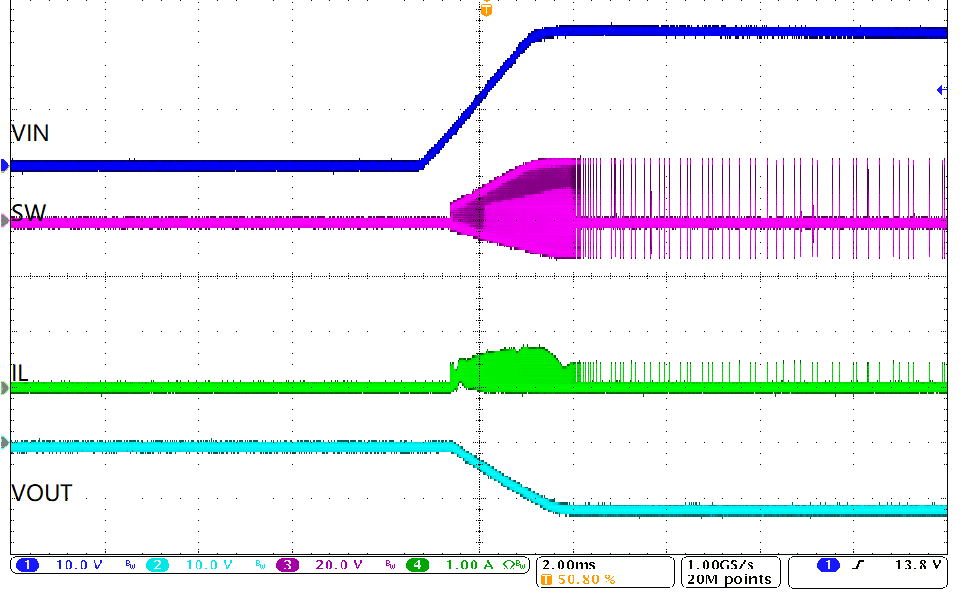

圖 4-11 通過 Vin 500mA 負載啟動

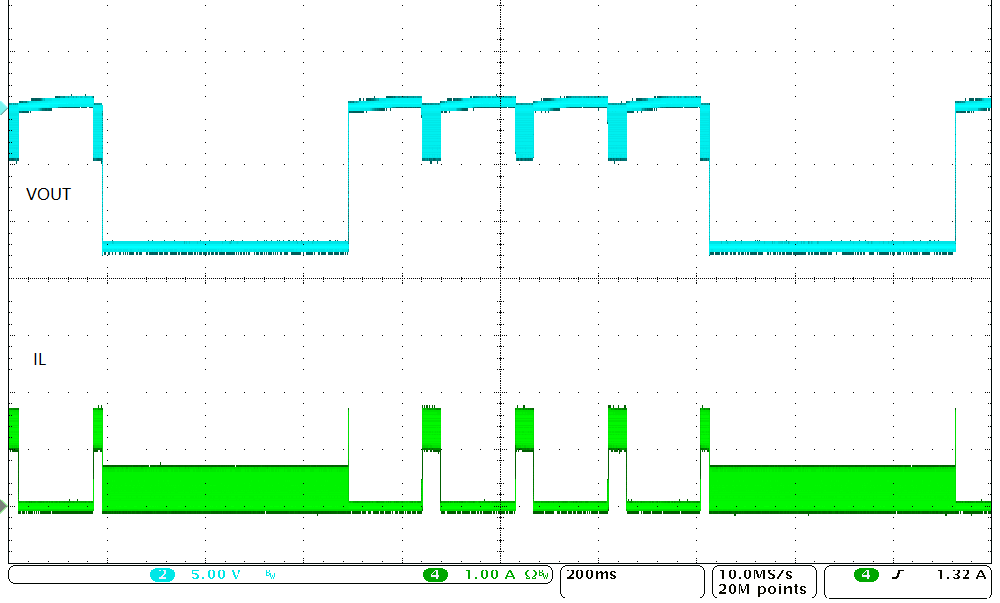

圖 4-13 過流保護
圖 4-2 效率與負載電流間的關系 (Vout=-12V)
圖 4-4 線性調整率 Vout=-12V
圖 4-6 負載調整率 Vout=-12V

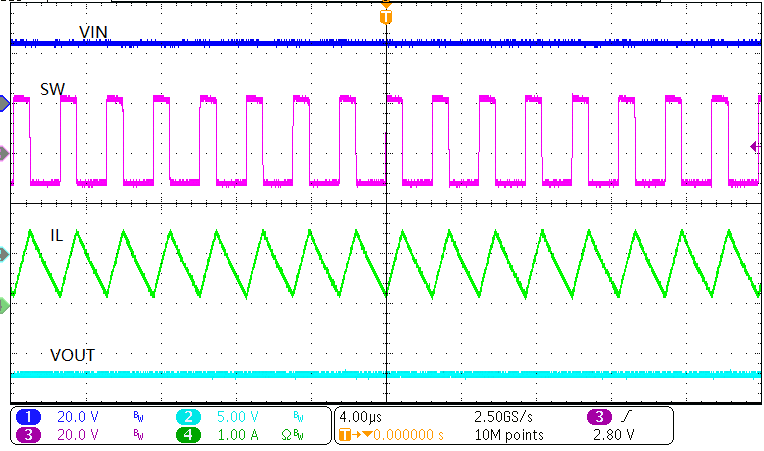

圖 4-8 滿載 500mA 時的穩態

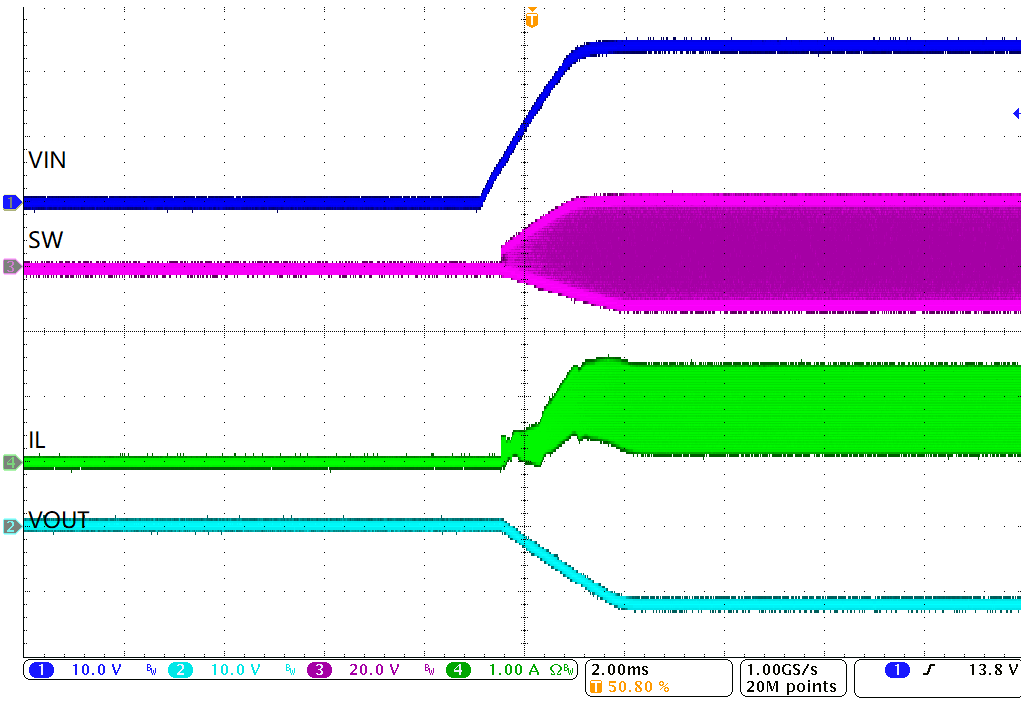

圖 4-10 通過 Vin 空載啟動

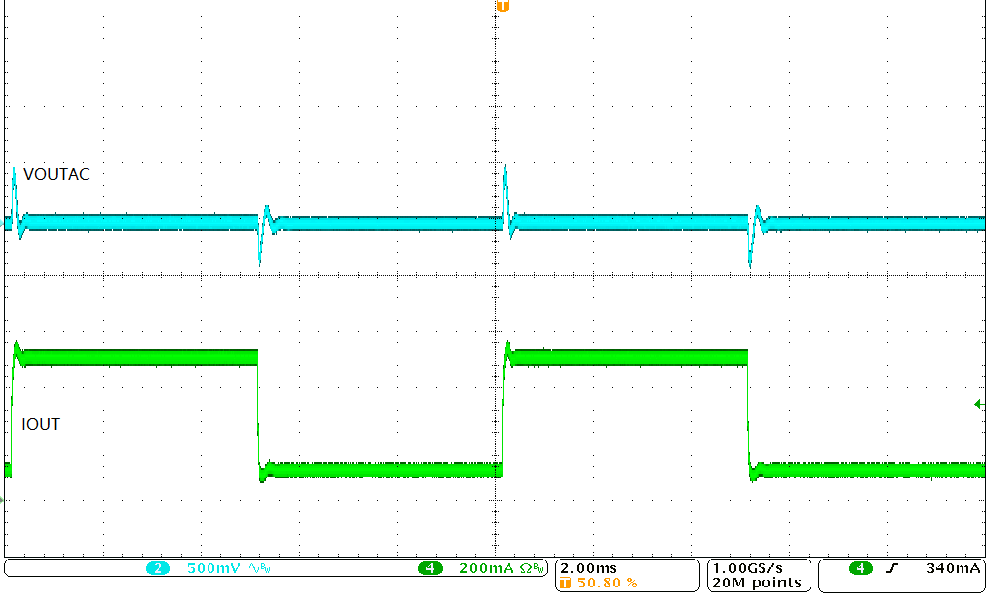

圖 4-12 負載瞬態，100mA 至 500mA
