本部分在實際應用中進行了電感器和輸出電容器設計。在此過程中，考慮了環路響應。請注意，所有公式中的 VO 為負。

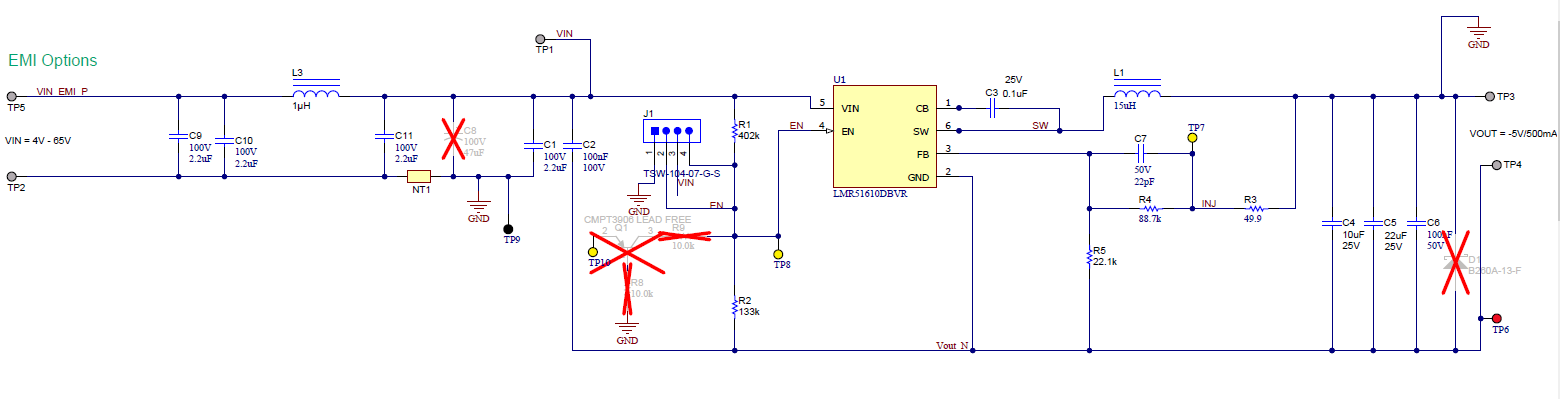

下文基于設計示例給出了詳細的設計步驟。在此設計示例中，400kHz 工作頻率 LMR51610X 與表 3-4 中所示的設計規格配合使用。圖 3-3 顯示了參考設計電路。
表 3-1 設計示例規格
| VO (V) |
VIN (V) |
IO (A) |
fSW (kHz) |
輸出電壓紋波 ΔVO |
| VIN_min |
VIN_norm |
VIN_max |
| -12 |
12 |
24 |
48 |
0.4 |
400 |
0.5%*|VO| = 60mV |
