3.1 磁珠注意事項
很明顯，在轉換器前面增加一個單級 EMI 濾波器能夠有效地減少開關頻率及其諧波處的 DM 噪聲。但在某些情況下，可能需要一個兩級濾波器來實現 DM 噪聲的更大衰減。為了保持低成本、高功率密度解決方案，此設計中未使用輸入扼流圈。

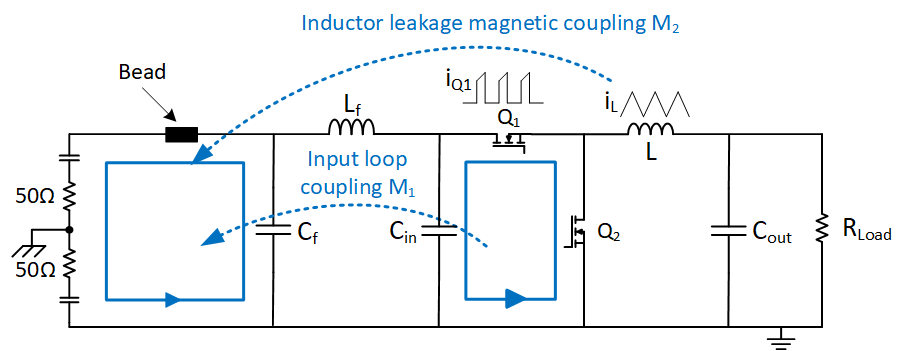

此外，圖 3-25 顯示了在 EMI 濾波器前面包含具有更高自諧振頻率 (SRF) 的磁珠。這有助于增加高頻下的輸入阻抗，從而抑制由輸入電流尖峰和磁耦合引起的 DM 噪聲。
圖 3-2 在 EMI 濾波器前面添加磁珠的影響圖 3-22 和圖 3-12 顯示了使用和不使用鐵氧體磁珠時的 EMI 測試結果。數據表明，加入磁珠可顯著降低噪聲水平，尤其是在 10MHz 至 70MHz 范圍內，使用磁珠后峰值噪聲大約降低 8db，平均噪聲降低 10db。這些結果證明了磁珠在降低高頻范圍內的噪聲方面的有效性。

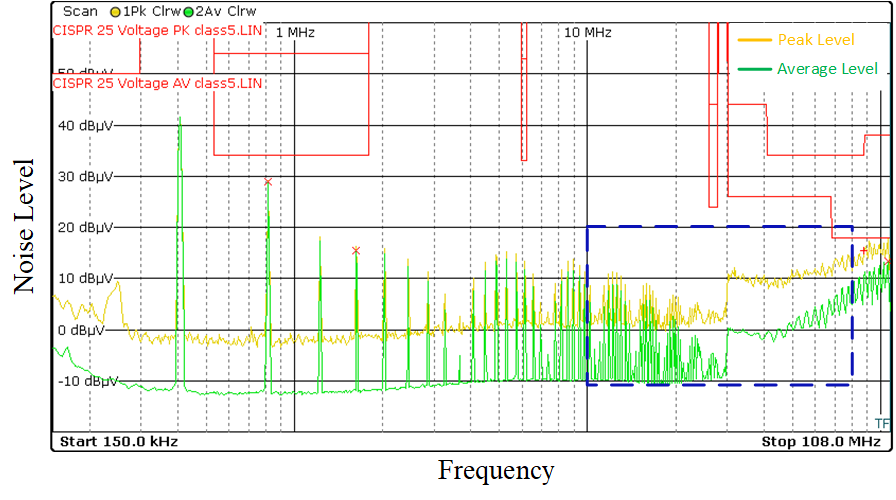

圖 3-3 未使用鐵氧體磁珠時的傳導 EMI 測試結果

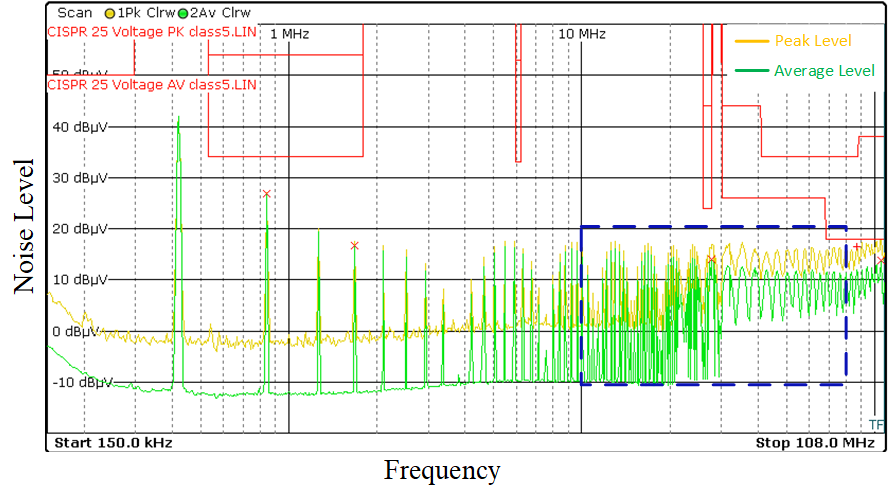

圖 3-4 使用鐵氧體磁珠時的傳導 EMI 測試結果
