2 對比 SVO 緩沖器的設置

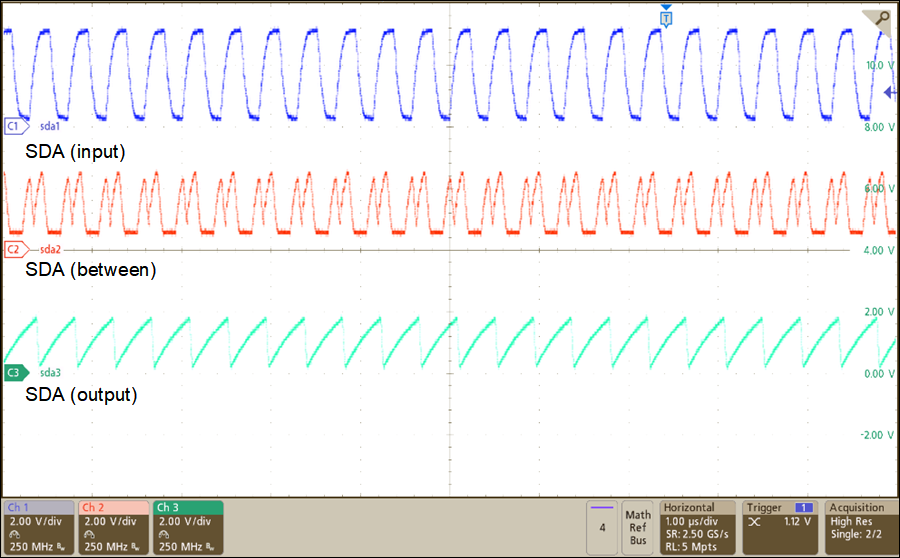

如圖 2-1 所示，包含 SVO 的兩側連接在一起，我們應禁止這樣操作。請注意，SVO 輸出電壓輸出低電平 (V_OL) 被認為是“經(jīng)緩沖的低電平”，它通常高于其他外設器件的 V_OL 電平。同樣地，為了能夠作為輸入低電平被傳播到緩沖器，外部器件的電壓輸出低電平 (V_OL,EXT) 必須小于 SVO 側的電壓輸入低電平爭用 (V_ILC)。SVO 功能的這些特性會使第一個器件的緩沖 V_OL 與第二個器件的 V_ILC 要求之間出現(xiàn)差距。換句話說，0.52V 的 V_OL 高于 0.4V 的 V_ILC，因此第一個緩沖器的輸入低電平無法正確地向第二個緩沖器傳播低電平。有關 SVO 功能的更多信息，另請參閱使用 I²C 緩沖器的原因、情形和方法應用手冊。

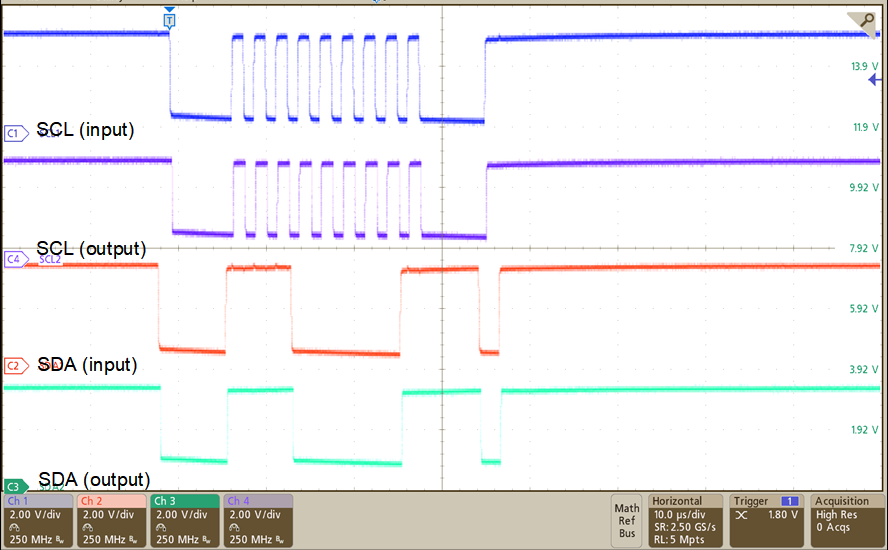

為了解決部署問題，可以使用 TCA9509 來代替第二個 TCA9517，如圖 2-3 所示，從而將這些器件的 B 側連接在一起。此器件在 A 側而非 B 側上具有 SVO，這可以緩解以不當方式將 SVO 側連接在一起的問題。圖 2-4 展示了改進的性能。
