PCB 布局對熱性能也有很大影響。以下示例顯示，良好布局與不良布局之間的溫差可以達到 15°C。

1. 對于沒有散熱器的系統，覆銅量越大，芯片上的散熱就越好。盡可能選擇 2 盎司或更大的覆銅厚度，這非常有助于散熱。但是，覆銅量越大，也意味著成本越高，因此在選擇覆銅厚度時需要考慮系統要求。
2. MCF831x 具有散熱焊盤，我們需要盡可能使用 MCF831x，以便通過共通路徑來散發熱量。請注意，務必通過盡可能多的過孔將熱量傳遞到其他 PCB 層。（如圖 2-11 所示，右側的 PCB 更好。）在過孔中打開阻焊層，這有助于將 MCF831x 的熱量通過散熱焊盤傳遞到 PCB 上的覆銅。并盡可能使用多層電路板，以便提供更大的散熱面積。

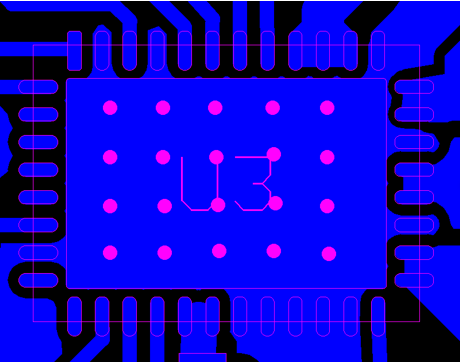

圖 2-11 只有很少過孔的 MCF831X PCB

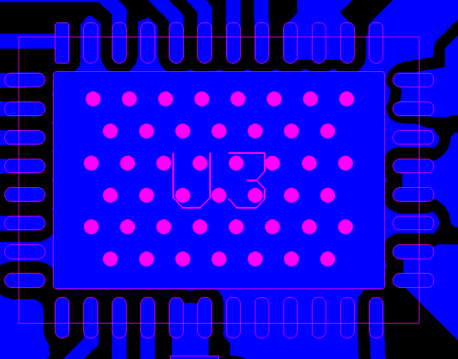

圖 2-12 有更多過孔的 MCF831X PCB

在頂層，盡可能將引腳與散熱焊盤連接，以便通過散熱焊盤將熱量傳遞出去。

將散熱焊盤連接到實心銅平面是創建散熱路徑的一項重要要求。為了使熱量從器件中散出，銅平面必須是連續的。將散熱焊盤連接到電路板上的其他區域。妥善做法是在覆銅區中添加較寬的排出路徑。在驅動器下方創建大表面積的寬闊平面。如果這些平面被中斷，散熱路徑會縮小，從而增加熱阻。熱阻的增加會在散熱焊盤與同一平面上較寬的表面區域之間產生更大溫差。

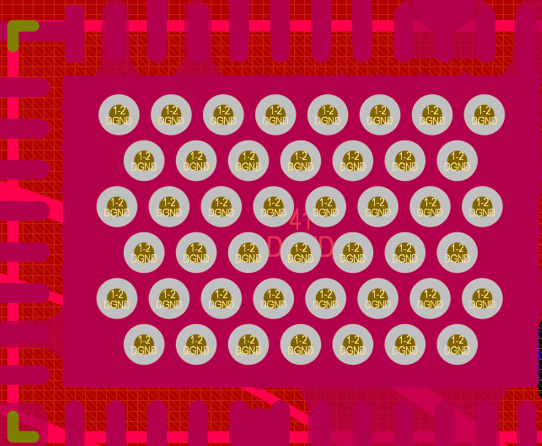

圖 2-13 MCF831X 散熱路徑（底層）

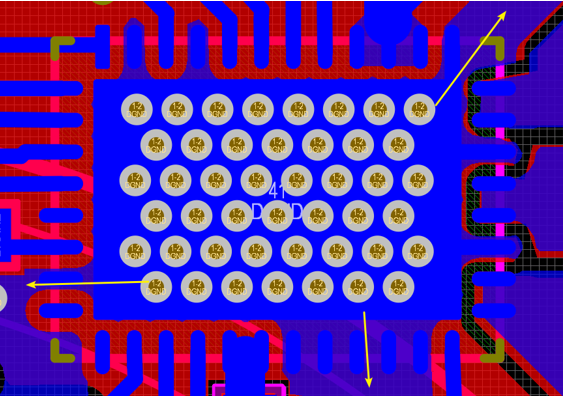

圖 2-14 MCF831X 散熱路徑（頂層）

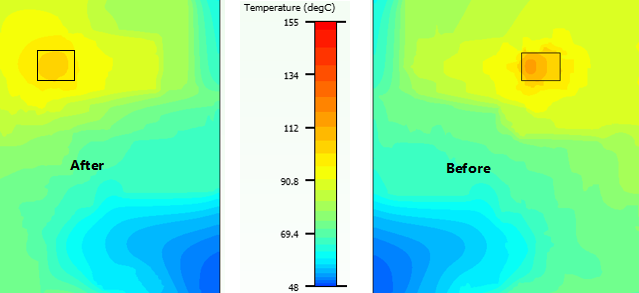

圖 2-15 展示了熱仿真；優化 PCB 布局可將總體溫升降低 15°C。

圖 2-15 MCX831X 布局的熱仿真
