ZHCAD22 august 2023 LMR38020
5.1 穩態下的典型開關波形

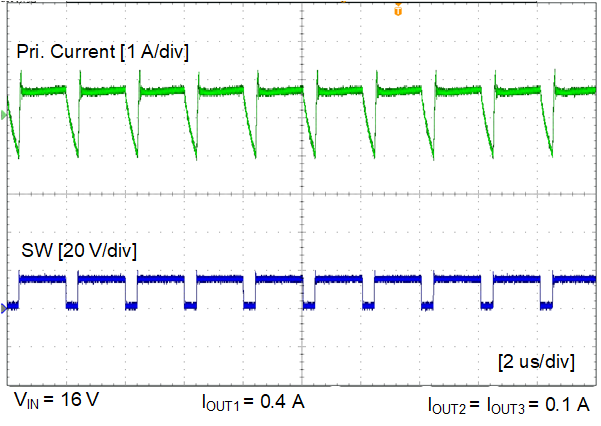

圖 5-3 當 VIN=16V、IOUT1=0.4A、IOUT2=IOUT3=0.1A 時的穩態
圖 5-5 當 VIN=16V、IOUT1=0.4A、IOUT2=IOUT3=0A 時的穩態

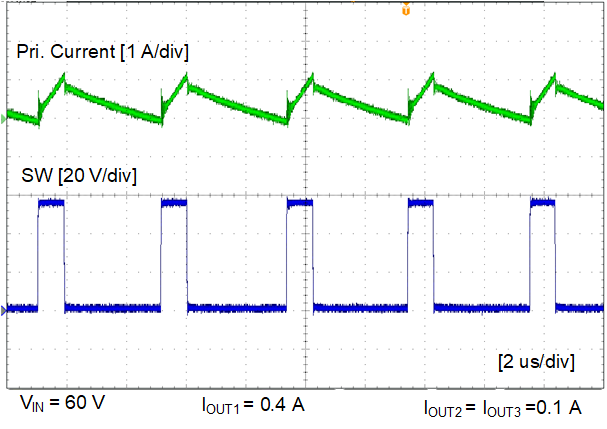

圖 5-4 當 VIN=60V、IOUT1=0.4A、IOUT2=IOUT3=0.1A 時的穩態

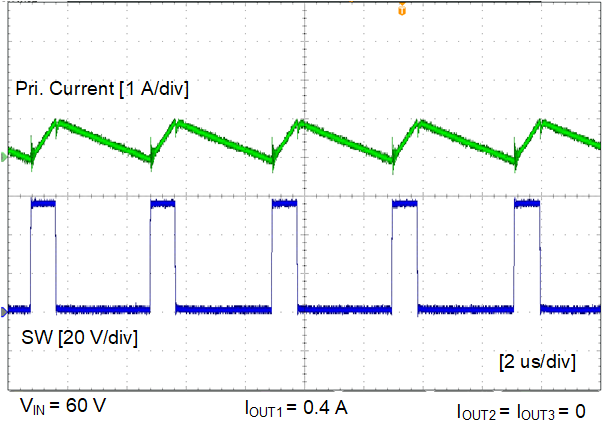

圖 5-6 當 VIN=60V、IOUT1=0.4A、IOUT2=IOUT3=0A 時的穩態在圖 5-5 中，開關頻率 fsw 變為更高。這種情況通常發生在 VIN=VIN_MIN 和 D>0.5 時，toff 變小，因此初級電流達到負峰值電流限制。所以，LMR38020 關斷 LS 并在較早的時間開始新的周期，從而導致開關頻率增加。
