ZHCACW8 july 2023 TMAG5273
2.2 超聲波

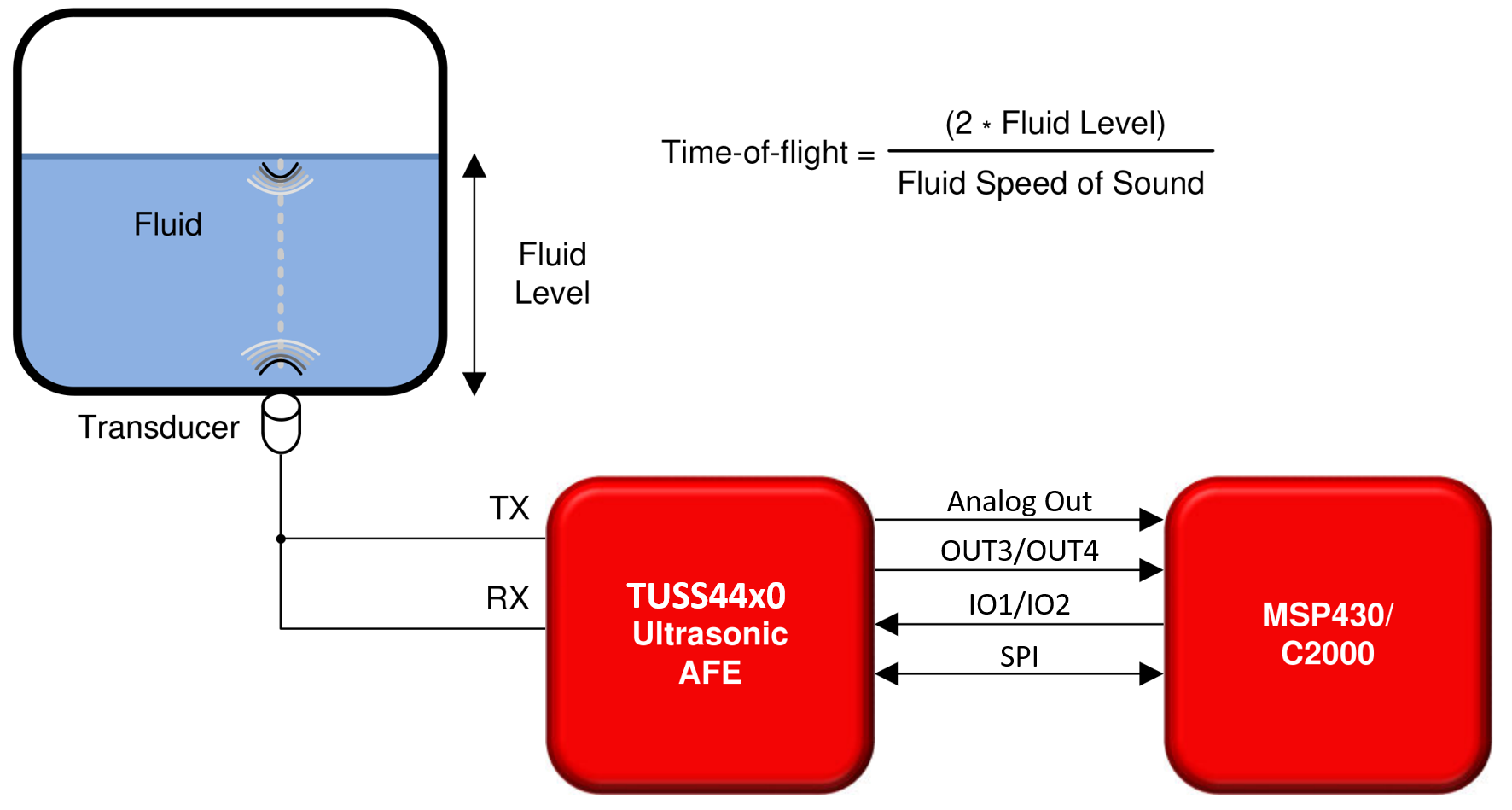

超聲波液位檢測依賴于從容器一側的換能器發出一系列脈沖，然后偵聽從液體頂部反射的返回脈沖。通過飛行時間 (ToF) 即可得出液位，如圖 2-1 所示。
圖 2-2 超聲波液位檢測超聲波檢測可以生成準確的液位讀數，在某些條件下甚至可以精確到微米級。與電容式或霍爾效應檢測設計相比，超聲波檢測設計成本更高。與電容式檢測設計不同，液體的電氣特性不會影響超聲波測量。空氣耦合超聲波檢測與水耦合超聲波檢測具有類似的性能，但換能器安裝位置比較靈活，換能器可以安裝在容器的上方、下方或內部。
適用于液位檢測、流量檢測和液體識別應用的超聲波檢測基礎知識 應用手冊提供了有關超聲波方案實現的更多詳細信息。
