本節將介紹常見驅動器和接收器的開關特性和時序特性。

• 常見驅動器開關特性和時序特性（DR、t_PHL、t_PLH、t_sk(p) 和 SR(tr)）
  • DR 是指收發器的最大數據速率。RS-232 僅需要 20Kbps 的數據速率，但許多器件的數據速率可高達 1Mbps。要指定該值，需使用一個代表 50 英尺布線的電阻器和電容器以及一個用于模擬 RS-232 器件 RX 總線引腳輸入阻抗的電阻器。為了獲得最佳性能，請將應用的最大速度限制為器件數據表中列出的最小數據速率。
  • t_PHL 和 t_PLH 分別是從高電平到低電平以及從低電平到高電平的傳播延遲時間。該值表示從輸入信號達到其值的 50% 到輸出信號達到其值的 50% 的時間。t_PHL 是負輸出電壓擺幅，而 t_PLH 是正輸出電壓擺幅。

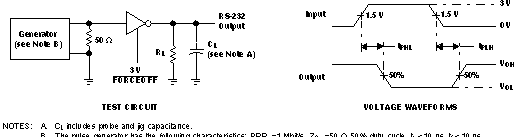

    圖 3-1 TRSF3243E 數據表中的示例 TPHL 和 TPLH 測試設置
  • t_sk(p) 是驅動器的脈沖偏斜。圖 3-1 展示了 t_PHL 和 t_PLH 之間的差異幅度；因?yàn)樵趯?shí)際器件中，這些時間通常只是略有差異。系統中的偏斜越高，系統中的附加抖動就越多，因?yàn)槠睍淖償?shù)據信號的周期性。
  • SR(tr) 是驅動器輸出轉換區域期間的壓擺率。SR(tr) 用于衡量器件在線性工作區域（通常為信號值的 10% 至 90%）中每微秒的電壓輸出。SR(tr) 可用于了解轉換速度大小，并有助于確定在開關期間生成的頻率成分。電壓幅度的變化除以變化的持續時間即可得到壓擺率。

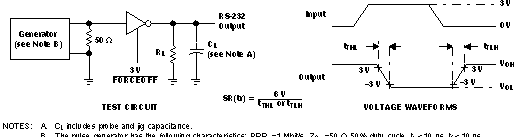

    圖 3-2 TRSF3243E 數據表中的壓擺率測試設置示例
• 常見接收器開關特性和時序特性（TPHL、TPLH、Tsk(p)、Ten 和 Tdis）
  • t_PHL、t_PLH 和 t_sk(p) 所有這些特性與上一節中所述的驅動器時序和開關特性相同。唯一的區別是這些參數是從 RX 總線引腳上的輸入到 RX 控制臺輸出引腳上的輸出測量得到的。
  • t_en 和 t_dis 是指器件的啟用時間和禁用時間。這些規格分別決定了器件從關斷狀態變?yōu)橛行顟B(tài)所需的時間或?qū)⑵骷糜陉P(guān)斷狀態所需的時間。

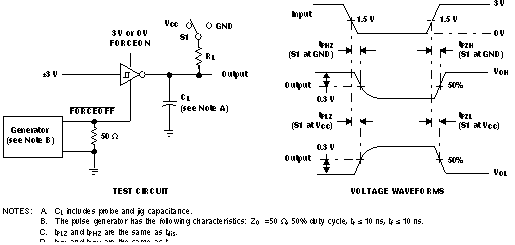

    圖 3-3 TRSF3243E 數據表中的啟用和禁用時間測試設置示例
