ZHCACQ6 june 2023 TCAL6408 , TCAL6416 , TCAL9538 , TCAL9539 , TCAL9539-Q1
當用戶希望在輸入轉換回原始狀態期間中斷不會丟失,可使用可鎖存輸入。禁用可鎖存輸入后,相應輸入引腳的狀態變化會在 /INT 上生成中斷,并將輸入邏輯值存儲到輸入端口寄存器(寄存器 0 和 1)的相應位中。讀取輸入寄存器會清除中斷標志。如果在讀取輸入端口寄存器之前輸入返回到初始邏輯狀態,則 /INT 上的中斷標志會自行清除,這可能會導致問題,因?yàn)樵谳斎霠顟B(tài)發生變化之前不讀取中斷,中斷可能會丟失。

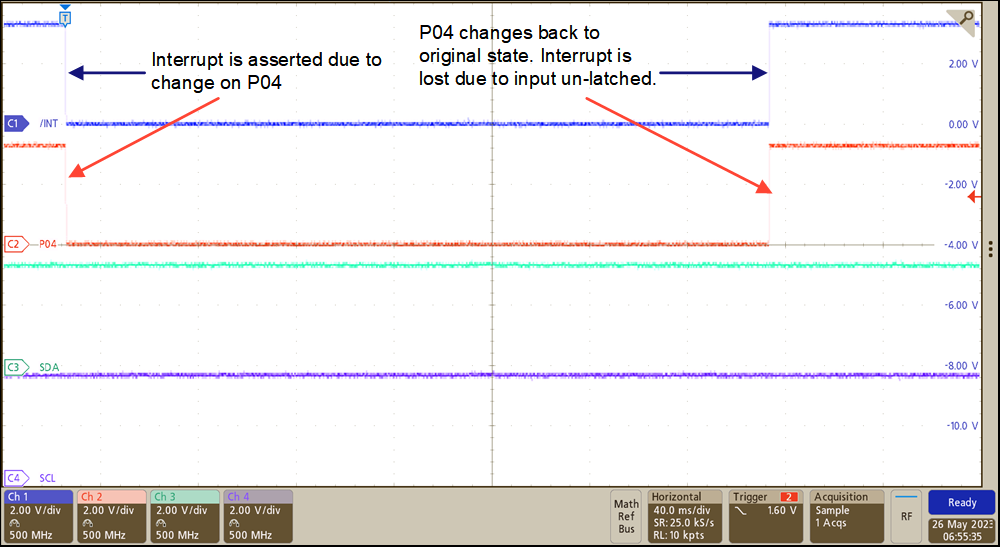

可以在圖 4-1 顯示的示波器捕獲中觀察到這種行為。TCAL6416 上輸入 P04 的邏輯狀態從高電平驅動為低電平。經過一段時間后,輸入被驅動回高電平。請注意,一旦 P04 恢復原始輸入狀態,低電平有效的中斷就會恢復為高電平。在這種情況下,中斷會丟失。
圖 4-1 輸入未鎖存條件下的中斷有效和中斷丟失當啟用可鎖存輸入時,這種情況會發生變化。輸入狀態的變化會產生一個中斷,輸入邏輯值被加載到輸入端口寄存器(寄存器 0 和 1)的相應位中。讀取輸入端口寄存器會清除 /INT 上的中斷標志。在這種情況下,如果在輸入引腳返回到初始邏輯狀態后讀取輸入端口寄存器,/INT 上的中斷標志不會清除,并且輸入端口寄存器的相應位會保持啟動了中斷的邏輯值。此過程會使輸入引腳上的狀態轉換回原始狀態時不導致任何觸發的中斷丟失。可以在圖 4-2 顯示的示波器捕獲中觀察到這種行為。
圖 4-2 輸入被鎖存條件下的中斷有效和保持這種行為是 TCA 器件和 TCAL 器件之間在敏捷 I/O 可鎖存輸入特性方面的關鍵區別。
