6 中斷狀態寄存器
中斷狀態寄存器（0x4C 和 0x4D）是用于標識觸發的中斷源的只讀寄存器。讀取中斷狀態寄存器時，邏輯 1 表示相應的輸入引腳是中斷源。邏輯 0 表示輸入引腳不是中斷源。
如果中斷屏蔽寄存器（0x4A 和 0x4B）中的相應位設置為邏輯 1（已屏蔽），中斷狀態位會返回邏輯 0。
對于以下示例，TCAL6416 p 端口 P04 設置為輸入且邏輯狀態從高電平變?yōu)榈碗娖健Ｔ谥袛酄顟B(tài)寄存器 (0x4C) 內部，如果中斷未被屏蔽，則保存數據 b00010000 或 0x10。對于本示例，表 6-1 中的位 S-04 = 1。位 S-04 等于 P04 p 端口，邏輯 1 表示該端口由于引腳上的狀態變化而設置中斷。
| 位 | S-07 | S-06 | S-05 | S-04 | S-03 | S-02 | S-01 | S-00 |
| 默認值 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 位 | S-17 | S-16 | S-15 | S-14 | S-13 | S-12 | S-11 | S-10 |
| 默認值 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
要檢查端口 1 上的中斷，需要讀取 TCAL6416（或任何 TCAL I/O 擴展器）內部的中斷狀態寄存器。首先，需要使用器件地址 0x21 后跟一個寫入位對 TCAL6416 進行寫入。然后，發送中斷狀態寄存器 0x4C 的地址。下一步是通過再次發送器件地址 0x21 后跟一個讀取位來從 TCAL6416 讀取數據。此時，從中斷狀態寄存器 (0x4C) 讀取的數據為 0x10，這會正確識別觸發了 P04 中斷，從而告訴我們 p 端口 P04 上發生了輸入變化。圖 6-1 顯示了整個過程。

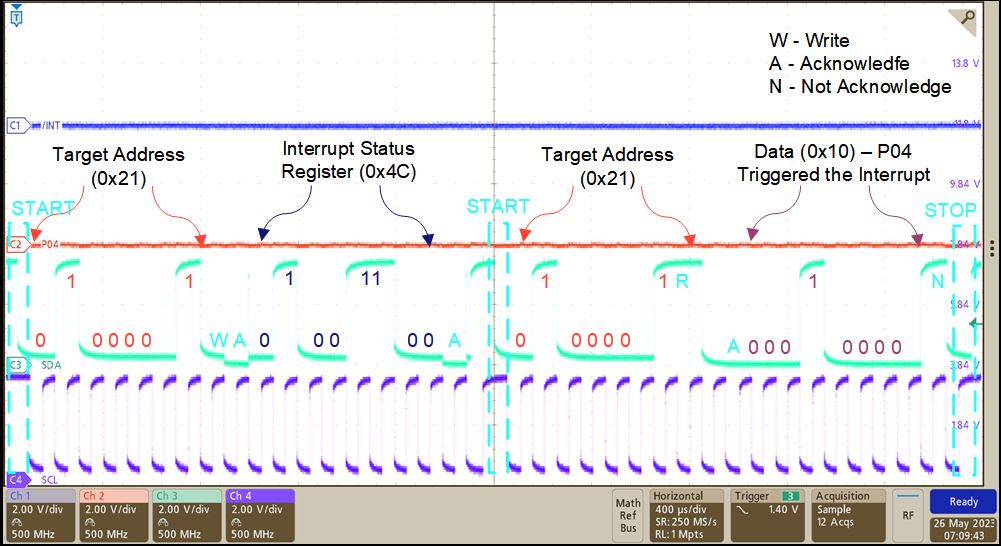

圖 6-1 讀取中斷狀態寄存器時顯示 P04 導致了中斷
