2.3.1 LM339 系列 - 原始“失效防護”輸入
LM339、LM393、LM290x 和 TL331 系列可視為最早的“失效防護”輸入之一。這些器件采用非常穩健的結隔離雙極工藝制造，PNP 具有較高的反向擊穿電壓。

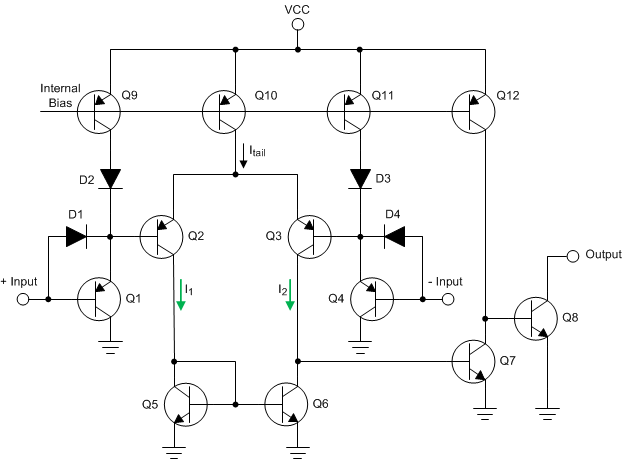

圖 2-2 LM339 系列簡化版原理圖在圖 2-2 中，當輸入從 (Vcc - 2V) 一直到最高 36V 時，PNP 輸入級器件（Q1 或 Q4，以及 Q2 或 Q3）的基極-發射極結會反向偏置并關斷。D2 和 D3 阻斷反向電流，以保護電流源晶體管 Q9 和 Q11。該狀態會切斷尾電流（I1 和 I2），并且輸出會降至已知狀態。輸入偏置電流處于亞納安級，因為它現在只是晶體管和二極管結的反向漏電流。
LM339 系列的“特性”之一是：只要一個輸入仍處于有效輸入電壓范圍內，輸出就會保持正確。這是因為仍在范圍內的輸入器件仍有尾電流流動，以向后續各級發出正確輸出狀態的信號。當兩個輸出都高于有效輸入范圍時，所有尾電流都會切斷，輸出默認為已知狀態。更多相關信息，請參閱應用手冊“LM339、LM393、TL331 系列比較器應用設計指南”的第 2 部分。
