ZHCACQ0 may 2023 TLV1812 , TLV1851 , TLV7011
5 負輸入電壓
所有輸入類型都有一個從輸入引腳到最大負電源（Vee 或 V-）的某種類型的二極管。這些二極管可以是實際的 ESD 結構，也可以是由半導體工藝形成的體二極管或結。負限值的絕對最大電壓通常比負電源引腳低 -0.2V 至 -0.5V。
對負電源引腳下方的任何引腳（而不僅僅是輸入引腳）施加負電壓都會對這些內部寄生結進行正向偏置，導致電流在不應該流動的地方流動。
這些電流會導致器件發生故障，例如反轉、高電源電流或錯誤輸出，甚至可能導致器件內的另一個通道發生故障。
在無法避免負輸入電壓的情況下，與輸入串聯的限流電阻器可將電流限制在安全的水平，如圖 5-1 所示。二極管必須是肖特基型的，用以獲得最低的正向電壓。TI 始終建議使用外部鉗位器件，而不依賴于器件內部鉗位或 ESD 二極管。

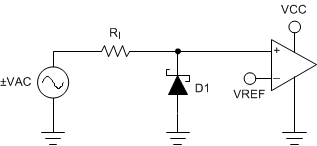

圖 5-1 負電壓的建議鉗位必須計算電阻，將最高預期電壓下的電流限制在 1 mA 或更低。經驗法則是每伏預期過電壓對應 1kΩ。該電阻可以是分壓器或其他電阻輸入網絡的一部分。
更多有關保護輸入的信息，請參閱“LM339、LM393、TL331 系列比較器應用設計指南”應用手冊的第 2.9 節。
