ZHCACJ3 april 2023 TPS650340-Q1 , TPS650350-Q1 , TPS650352-Q1
3 原理圖和印刷電路板 (PCB) 說明
該布局源自緊湊型攝像頭模塊參考設計。所有非電源相關元件已從原始設計中移除，其余電源解決方案已根據 CISPR-25 汽車規格進行測試。線束（FPD-Link 同軸電纜）的兩端均包含同軸電纜供電 (POC) 濾波器，可復制典型汽車攝像頭應用中的預期 EMI。接收器側 POC 濾波器的原理圖和布局取自具有同軸電纜供電濾波器的汽車攝像頭 PMIC 電源參考設計。圖 3-2 展示了 DUT 側 POC 濾波器地原理圖和布局。在攝像頭模塊參考設計中，布局平衡了 PCB 面積和 EMI 性能之間的權衡。例如，低電壓降壓轉換器的一些元件位于與 PMIC 相對的層上，以便盡可能減小電源解決方案占用的總面積。與中電壓降壓轉換器相比，這些元件對 EMI 性能的影響較小。

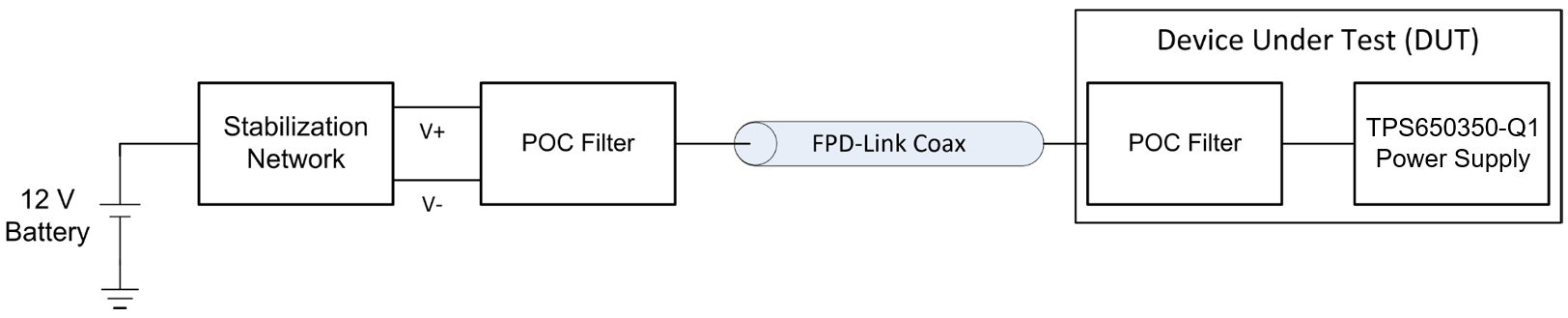

圖 3-1 CISPR-25 EMC 測試設置
