2 展頻

TPS650350-Q1、TPS650351-Q1、TPS650352-Q1 和 TPS650353-Q1 是用于攝像頭應用的 PMIC 系列。每個器件包含三個降壓轉換器和一個低壓降 (LDO) 穩壓器。三個降壓轉換器能夠進行實現展頻時鐘 (SSC)，這是一種調制每個轉換器的開關頻率以分散可能導致 EMI 的功耗的功能。該內部調制將工作頻率從 2.0MHz 擴展到 2.5MHz，中心頻率為 2.25MHz，可以通過 I2C 通信使用單次寄存器寫入來啟用或禁用該內部調制。

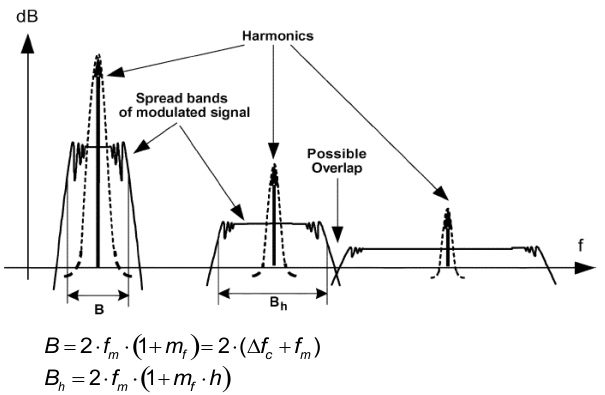

展頻架構的目標是將發射的射頻能量分散到更大的頻率范圍中。擴展降壓轉換器的工作頻率會產生峰值振幅更低、更連續的功率譜，如圖 2-1 所示。這種峰值降低是可能的，因?yàn)闊o論是啟用還是禁用展頻，曲線的時間積分（電路發射的 EMI 能量）都保持不變。

圖 2-1 調制方波信號中諧波的展帶

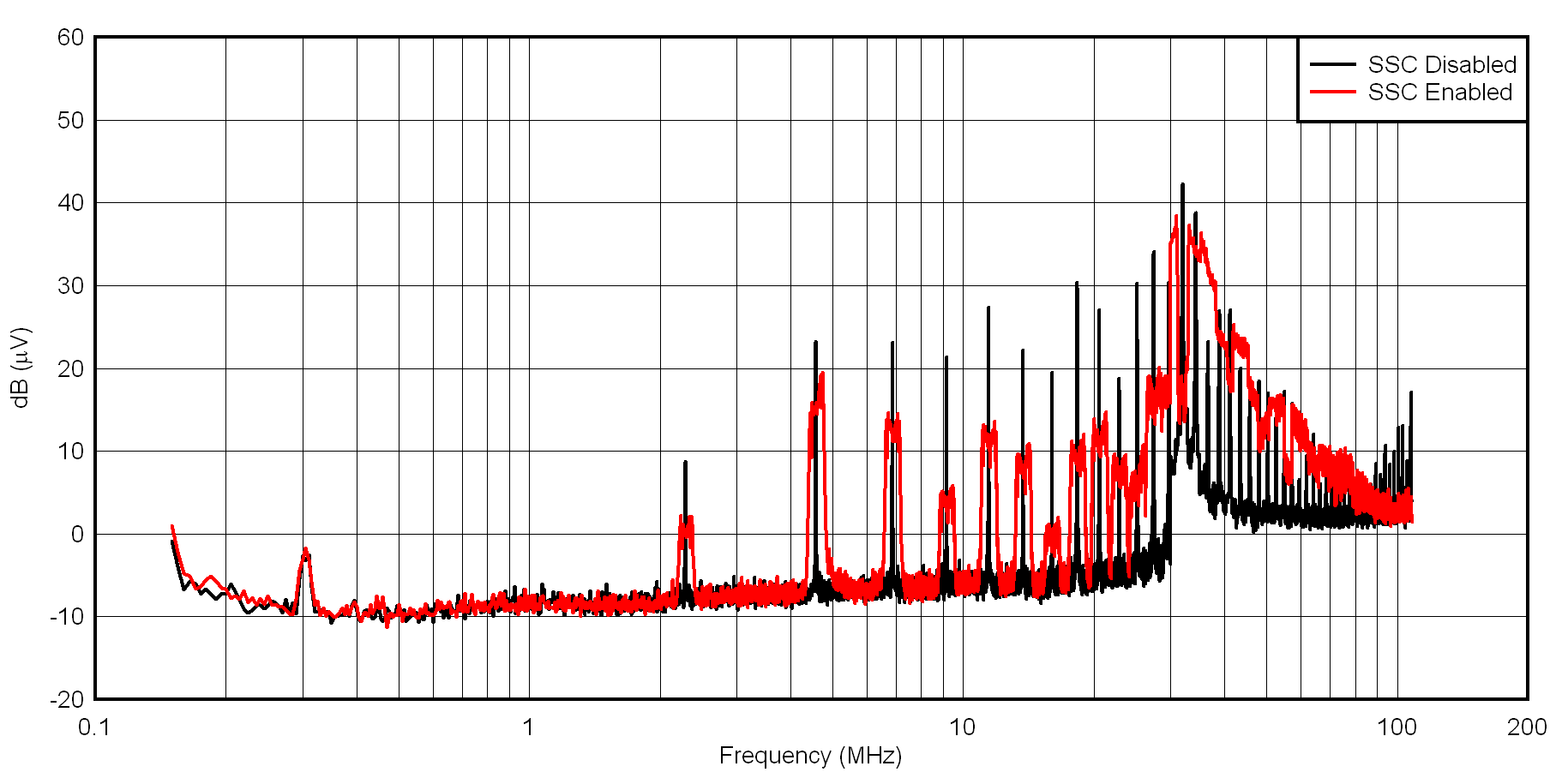

圖 2-2 比較了在啟用和禁用 SSC 時使用 TPS650350-Q1 和本應用報告中討論的示例布局的傳導發射性能。

圖 2-2 TPS650350-Q1 SSC 傳導發射比較
