ZHCACG4 march 2023 BQ24640 , BQ25173 , BQ25713 , BQ25798
2.3 基于開關模式降壓轉換器的超級電容器充電器
在以下情況下，需要使用降壓開關模式超級電容器充電器：
- 輸入電壓高于 VREG。
- ICHG 較高，通常 > 1.0A
- 超級電容器的電容很高或需要快速充電
- 系統負載可直接連接到超級電容器
BQ24640 是一款具有外部 FET 的超級電容器充電控制器，如下所示。VFB 引腳電阻器設置 CV 電壓 VREG，ISET 電阻器設置 CC 電流 ICHG?？蛇x的 TS 引腳可感測放置在超級電容器上的 NTC 熱敏電阻的超級電容器溫度，并在超級電容器溫度超出設定窗口時禁用充電。
圖 2-4 BQ24640 超級電容器充電器方框圖圖 2-5 中顯示了使用 BQ24640 在 ICHG=4A 且 V（適配器）= 24V 的情況下將 10F 超級電容器充電至 5V 的完整充電周期。

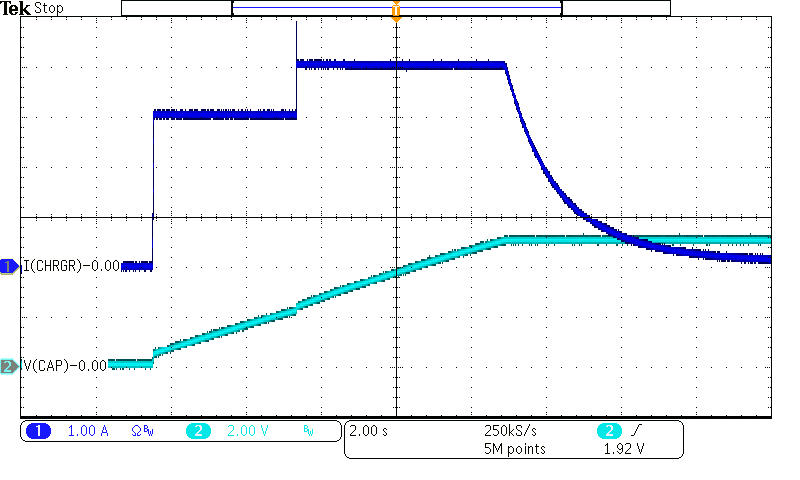

圖 2-5 BQ24640 在 ICHG = 4A 時為 10F 超級電容器充電的充電周期請注意，為保護功率 FET，當超級電容電壓低于 2.1V 時，ISET 引腳被鉗位至 600mV。對于 10m 歐姆電流檢測電阻（SRP 和 SRN 引腳之間的電阻器），即使 ISET 引腳設置更高的 ICHG，此鉗位也會將最大充電電流限制為 3A。BQ24640 上禁用了終止功能，因此當超級電容器充滿電時，STAT 引腳（上面未顯示）不會改變狀態。轉換器無限期地以 CV 模式運行，以使超級電容器保持充電至 5V 的狀態。
